فانوک صفحه کلید غشا صفحه کلید فانوک A02B-0321-B500 A02B0321B500 AO2B-O321-B5OO

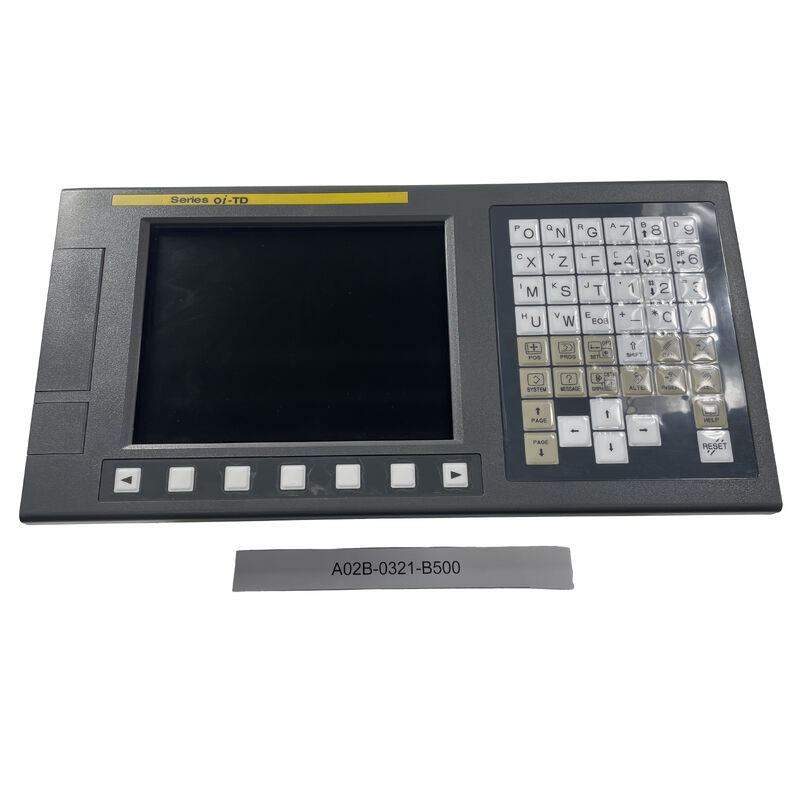

A02B-0321-B500. FANUC کنترل کننده CNC 8،4" LCD / 3 محور / 512KB / اترنت / USB / βi سرو / خطی و دایره ای

FANUC CNC ️ کنترل دقیق برای ماشینکاری سه محوری

A02B-0321-B500 یک کنترل کننده CNC FANUC است که برای کنترل محور ماشین آلات طراحی شده است.در هسته آن توانایی هماهنگی تا سه محور به طور همزمان است.

کنترل کننده برنامه های G-code را تفسیر می کند، هندسه مسیر ابزار را حل می کند و دستورات موقعیت را به servo drives متصل می کند.تعویض خطی و دایره ای دو نوع اصلی حرکت CNC هر دو پشتیبانی می شوند. مداخله خطی ابزار را در یک خط مستقیم بین دو نقطه با سرعت تغذیه تعریف شده هدایت می کند. مداخله دایره ای ابزار را در امتداد یک قوس تعریف شده توسط شعاع و نقطه پایانی هدایت می کند.این دو نوع حرکت، تمام محدوده استاندارد 2 را پوشش می دهند.5D فریز و چرخش پروفایل.

مشخصات کلیدی

اتصال USB و Ethernet

این دو رابط داده نیازهای عملیاتی متفاوتی را برآورده می کنند:

USB:انتقال مستقیم برنامه از یک حافظه USB یا رایانه متصل. برنامه ها می توانند بدون زیرساخت شبکه بارگذاری، ذخیره یا منتقل شوند.مفید برای محیط های کارگاه که در آن برنامه ها بر روی یک کامپیوتر اداری تهیه شده و بر روی یک درایو USB به دستگاه منتقل می شوند.

اترنت:اتصال به شبکه برای عملیات DNC (کنترول عددی مستقیم) و برای نظارت از راه دور بر وضعیت ماشیندر محیط های تولیدی با چندین ماشین، اتصال اترنت امکان مدیریت برنامه های متمرکز را فراهم می کند.

سناریوهای کاربرد

مرکز ماشینکاری عمودی:یک مرکز ماشینکاری عمودی سه محور از A02B-0321-B500 به عنوان واحد CNC خود استفاده می کند. کنترل کننده محور X، Y و Z را از طریق سه تقویت کننده سرو سری βi اجرا می کند.برنامه ها از طریق اترنت از یک سرور DNC بارگذاری می شوند، و اپراتور ماشین سرعت تغذیه را در طول اولین ماشینکاری با استفاده از کنترل های override تنظیم می کند.

چرخ CNC (محورهای Z + X + C):یک مرکز چرخش از A02B-0321-B500 برای کنترل محور Z (طولین) ، X (مقابل) و C (اسپیندل) استفاده می کند. مداخله خطی چرخش مستقیم را مدیریت می کند.مداخله دایره ای باعث می شود که در یک بلوک برنامه یک انتقال تراکم و شعاع ایجاد شود..

بازنشستگی CNC:یک ابزار ماشینی قدیمی با یک واحد CNC شکست خورده با A02B-0321-B500 مجهز شده است.و سازگاری سری βi آن را مناسب برای نصب پس از نصب که در آن سیستم سرو موجود ماشین حفظ می شود.

سوالات عمومی

Q1: حداکثر طول برنامه ای که A02B-0321-B500 می تواند در 512KB ذخیره کند چیست؟

512 کیلو بایت از حافظه برنامه CNC حدود 512،000 کاراکتر کد برنامه را ذخیره می کند. یک برنامه مرکز ماشینکاری معمولی با 100 بلوک G-code تقریباً از 1000 تا 5000 کاراکتر استفاده می کند.512KB هر جا از 100 تا 500 برنامه های معمولی را همزمان می پذیرد، یا یک برنامه بسیار طولانی که از طریق DNC برای اجرای مستقیم از حافظه کنترل شده است.

سوال2: آیا A02B-0321-B500 می تواند 4 محور یا بیشتر را کنترل کند؟

A02B-0321-B500 برای حداکثر 3 محور کنترل شده مشخص شده است. اضافه کردن محور چهارم نیاز به یک نسخه کنترل کننده CNC برای کانال محور اضافی دارد. اگر ماشین به محور چهارم یا پنجم نیاز داشته باشد،قبل از سفارش، تعداد محور های نوع A02B را بررسی کنید..

سوال 3: A02B-0321-B500 از چه نوع کدگذاری پشتیبانی می کند؟

کنترل کننده از رمزگذاری های افزایشی پشتیبانی می کند که استاندارد در موتورهای servo سری FANUC βi هستند.کدگرهای افزایشی بازخورد موقعیت را نسبت به یک نقطه مرجع تعیین شده در زمان قدرت (موقف اصلی) فراهم می کنند.اگر کاربرد نیاز به حفظ موقعیت مطلق در طول چرخه های قدرت بدون هومینگ داشته باشد، یک گزینه رمزگذاری مطلق باید با انتخاب سرو موتور مشخص شود.

سوال 4: آیا پورت اترنت فقط برای یکپارچه سازی شبکه ماشین یا انتقال برنامه استفاده می شود؟

رابط Ethernet از هر دو انتقال برنامه و ادغام شبکه پشتیبانی می کند.کنترل کننده می تواند برنامه ها را از یک سرور DNC از طریق اتصال اترنت دریافت کند برنامه ها در زمان واقعی به CNC پخش می شوند یا به حافظه CNC ذخیره می شوندبرای ادغام شبکه، وضعیت ماشین، داده های هشدار و شمارش تولید می تواند توسط سیستم های متصل شده PC یا MES با استفاده از توابع ارتباطات باز FANUC دسترسی داشته باشد.قابلیت های پروتکل شبکه خاص بستگی به گزینه های نرم افزار CNC نصب شده دارد..

س5: عملکرد رد سرعت تغذیه چیست و چه کسی آن را کنترل می کند؟

سرکوب سرعت تغذیه یک تنظیم در زمان واقعی توسط اپراتور از سرعت تغذیه برش برنامه ریزی شده است که از طریق یک سوئیچ چرخشی یا دوچرخه روی صفحه کنترل ماشین اعمال می شود.کنترل کننده سرعت تغذیه ای را که در برنامه کد G دستور داده شده دقیقاً اجرا می کند.. در 50٪، ابزار در نصف سرعت برنامه ریزی شده حرکت می کند. در 150٪، آن را در 1.5x سرعت برنامه ریزی شده حرکت می کند. سرکوب یک تنظیم موقت اپراتور است. این برنامه را تغییر نمی دهدA02B-0321-B500 پشتیبانی از 0٪ تا 150٪ override در مراحل 10٪.
