| محل منبع | آلمان |
| نام تجاری | SIMENS |
| گواهی | CE ROHS |

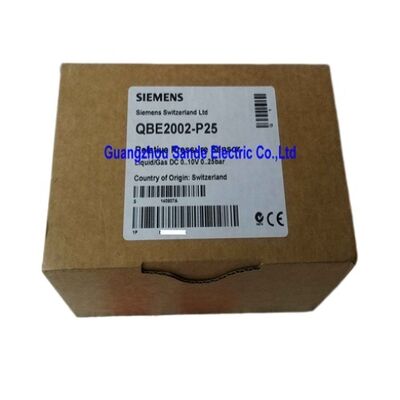

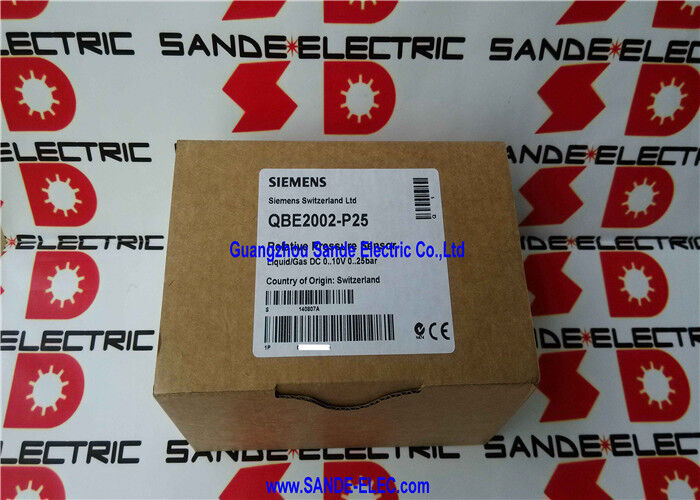

| شماره مدل | QBE2002-P25 |
درزیمنس QBE2002-P25یک سنسور فشار پیزو-مقاومت از شرکت Siemens Building Technologies است،پوشش 0 تا 25 بار با یک خروجی خطی DC 0 ′′10V ′′ بالاترین عضو سری QBE2002 که از 1 تا 40 بار در گزینه های اندازه گیری متمایز است.
در 25 بار (362.6 psi / 2.5 MPa) ، این سنسور به پایان فشار بالاتر مدارهای هیدرولیکی HVAC خدمت می کند: شبکه های گرمایش منطقه ای اولیه، افزایش آب ساختمان بلند، سیستم های بخار،و مدارهای خنک کننده تحت فشار که در آن گزینه های 10 یا 16 بار ناکافی است.
The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.
این روش رسوب مستقیم منبع ثبات طولانی مدت QBE2002 است: هیچ پیوند چسب بین عنصر حسگر و دیافراگم وجود ندارد که می تواند خزنده شود، از هم جدا شود،یا تغییر خواص در طول سال های چرخه دمای.
فشار اندازه گیری شده دیسک سرامیکی را منحرف می کند؛ شبکه مقاومت مقاومت را متناسب با آن تغییر می دهد؛ الکترونیک های داخلی خروجی پل را به سیگنال 0 ′′ 10V تغییر می دهد.
اتصال فشار فولاد ضد زنگ 1.4404 (AISI 316L) در برابر خوردگی از آب، گلیکول و رسانه های بخار در مدار های HVAC مقاومت می کند.
مهر و موم فلوروالستومر FPM در رابط اتصال مقاومت شیمیایی سازگار با مایعات فرآیند استاندارد HVAC را فراهم می کند.5m کابل پیش سیم کشی به طور مستقیم به کنترل کننده یا سیم کشی میدان بدون سخت افزار اتصال اضافی متصل می شود.
| پارامتر | ارزش |
|---|---|
| محدوده اندازه گیری | 0 ¥25 بار (0 ¥2.5 MPa / 0 ¥362.6 psi) |
| سیگنال خروجی | DC ۰ ۰ ولت (خطی) |
| اصول اندازه گیری | از مواد سرامیکی |
| اتصال فشار | فولاد ضد زنگ 1.4404 / AISI 316L |
| آب بندی کننده | FPM |
| کابل | 1.5 متر از قبل سیم کشی شده |
| وزن (با بسته بندی) | 0.171 کيلوگرم |
| رسانه ها | مایعات و گاز های خنثی |
سیگنال DC 010V فرمت ورودی آنالوگ استاندارد برای کنترل کننده های HVAC، سیستم های DDC و اکثر کنترل کننده های سیستم مدیریت ساختمان است.صفر ولت نشان دهنده 0 بار گج (فشار جوی)10 ولت 25 بار است.
مقیاس بندی در سراسر محدوده خطی است،به این معنی که پیکربندی نرم افزاری کنترل کننده به سادگی نیاز به محدوده اندازه گیری (0 ′′ 25 بار) در کنار نوع سیگنال 0 ′′ 10V برای نمایش و پردازش ارزش فشار به درستی.
در عمل، بسیاری از مدارهای هیدرولیکی HVAC بسیار پایین تر از سقف 25 بار کار می کنند. یک سیستم آب سرد معمولی در 6 بار 12 بار کار می کند و فقط از بخش پایین محدوده خروجی سنسور استفاده می کند.
این یک تعادل رایج است: محدوده 25 بار حاشیه ایمنی را در برابر سفر های فشار گاه به گاه فراهم می کند و همان محدوده مورد استفاده در بسیاری از انواع مختلف تجهیزات HVAC است.اما آن را برخی از رزولوشن در ورودی کنترل کننده برای سیستم هایی که هرگز به محدوده بالایی نزدیک قربانی می شود.
در صورتی که نیاز به وضوح بالاتر در فشار های پایین تر وجود دارد، نوع QBE2002-P10 (0 ′′ 10 بار) همان محدوده خروجی را در نیمی از محدوده فشار ارائه می دهد.
QBE2002-P25 متوقف شده است. QBE2003-P25 همان محدوده 0 ¢ 25 بار را با ولتاژ تغذیه سازگار و خروجی 0 ¢ 10 ولت پوشش می دهد.اما از یک محفظه متفاوت و اتصال پلاگین DIN EN 175301-803-A به جای کابل پیش سیم QBE2002 استفاده می کند.
دستگاه هایی که از QBE2002-P25 به QBE2003-P25 تبدیل می شوند باید تفاوت پایان سیم کشی را برطرف کنند.سازگاری سیگنال اندازه گیری و خروجی اجازه می دهد پیکربندی کنترل کننده بدون تغییر باقی بماند..
Q1: آیا QBE2002-P25 می تواند فشار منفی (خلاء) را اندازه گیری کند؟
نه. QBE2002-P25 فشار گج را از 0 تا 25 بار اندازه گیری می کند. این یک سنسور فشار نسبی است که به اتمسفر اشاره دارد.
خروجی 0 ولت با اتمسفر (سطح صفر) و 10 ولت با 25 بار مطابقت دارد.
برای نظارت بر خلاء، یک سنسور با محدوده ای که شامل فشار های منفی اندازه گیری است مورد نیاز است.
سوال2: حداکثر فشار بیش از حد QBE2002-P25 می تواند بدون آسیب تحمل کند چیست؟
زیمنس حداکثر فشار بیش از حد مجاز را برای سری QBE2002 بالاتر از محدوده اندازه گیری نامی مشخص می کند. ارزش دقیق در ورق اطلاعات فنی زیمنس QBE2002-P ذکر شده است.
در دستگاه های هیدرولیک و پنوماتیک، مهم است که بررسی شود که فشار سیستم در زمان بسته شدن دریچه، شروع پمپ و تغییر بار، در این حد فشار بیش از حد باقی می ماند.از آنجا که تجاوزات مداوم یا مکرر بالاتر از حداکثر می تواند باعث تغییر صفر یا آسیب دائمی سنسور شود.
سوال 3: QBE2002-P25 چه ولتاژ تغذیه ای نیاز دارد؟
سری QBE2002-P برای استفاده با کنترل کننده های HVAC زیمنس و خروجی های تغذیه کمکی آنها طراحی شده است.
مشخصات دقیق ولتاژ تغذیه در ورق اطلاعات محصول زیمنس برای QBE2002-P25 ارائه شده است.
این باید قبل از نصب، به ویژه هنگام ارتقا از QBE2002 به QBE2003 تایید شود، زیرا هر دو سری ممکن است مشخصات مختلف تامین داشته باشند.
سوال 4: آیا QBE2002-P25 قابل تعویض با QBE2003-P25 است؟
محدوده اندازه گیری (0 ¢ 25 بار) و سیگنال خروجی (0 ¢ 10 ولت) بین این دو سازگار هستند و ولتاژ تغذیه نیز توسط جانشین مطابقت دارد.ابعاد محفظه و فرمت اتصال الکتریکی متفاوت است QBE2003-P25 از یک پلاگین DIN EN 175301-803-A به جای کابل پیش بستن QBE2002-P25 استفاده می کند.
یک جایگزینی فیزیکی 1: 1 بدون کابل های آداپتور یا سیم کشی مجدد پایانگاه میدان تضمین نمی شود. همیشه داده های فنی محصول جایگزین را قبل از نصب بررسی کنید.
Q5: مهر و موم FPM چیست و آیا برای مخلوط های ضد یخ گلیکول در سیستم های HVAC مناسب است؟
FPM (فلوروالستومر، همچنین تحت نام تجاری مانند Viton فروخته می شود) یک لاستیک مصنوعی با مقاومت عالی در برابر آب، محلول های آبی، بخار، گلیکول ها و اکثر مایعات هیدروکربن است.
این ماده مهر و موم استاندارد برای سنسورهای فشار HVAC است زیرا با مخلوط های آب گلیکول که در مدارهای آب خنک شده و گرمایش در طیف گسترده ای از دما استفاده می شود، سازگار است.
FPM با برخی از کتون ها، استرها با وزن مولکولی پایین و آمین های خاص سازگار نیست که معمولا در سیستم های استاندارد HVAC یافت نمی شوند.
