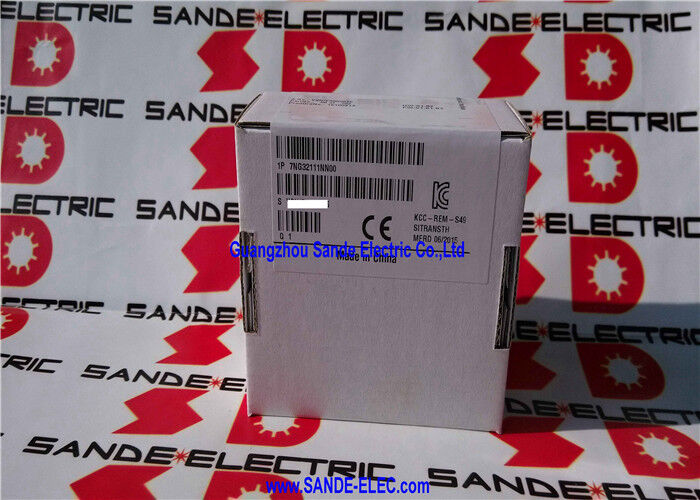

درزیمنس 7NG3211-1NN00SITRANS TH200 یک فرستنده دمای فشرده و نصب شده در سر است که در داخل سر اتصال در نقطه نصب سنسور به جای کابینت کنترل قرار دارد.
مفهوم TH200 ساده است: به جای اینکه سیگنال میلی ولت خام یا مقاومت را از سنسور به یک فرستنده نصب شده در پنل یا مستقیما به کارت ورودی DCS منتقل کند،فرستنده سیگنال را به یک جریان 4 ′′ 20mA در نقطه اندازه گیری تبدیل می کند.
سپس سیگنال حلقه ی 4×20mA به اتاق کنترل منتقل می شود، سیگنال ای که در برابر سر و صداهای الکتریکی، مقاومت کابل ها،و تداخل الکترومغناطیسی نسبت به سیگنال های حسگر میکرو ولت یا مقاومت پایین که جایگزین می کند.
سر اتصال DIN 43729 نوع B محفظه استاندارد برای سنسورهای دمای فرآیند در صنایع فرآیند اروپایی و بسیاری از صنایع جهانی است.این سر فلزی استندری است که در نقطه اندازه گیری ترموول یا غده کابل را پوشش می دهد، که محوطه ی بلوک پایانی حسگر در داخل آن است.
فاکتور فرم SITRANS TH200 با این سر استاندارد مطابقت دارد و باعث می شود که نوار پایانی سر برای هر دو سنسور و سیم کشی حلقه قابل دسترسی باشد.
هیچ فضای اضافی پانل، هیچ محفظه اضافی، و هیچ سیم کشی اضافی مورد نیاز نیست
مرحله ورودی جهانی چیزی است که TH200 را در کاربردهای کارخانه فرآیند واقعا انعطاف پذیر می کند.
یک کارخانه ممکن است سنسورهای RTD (Pt100 برای اندازه گیری دمای استاندارد) ، ترموپول (نوع K برای کاربردهای با دمای بالاتر) ،و سنسورهای قدیمی از تولیدکنندگان مختلف با انواع سیگنال های مختلف همه به فرستنده های TH200 متصل شده اند که به طور مناسب برای هر نوع سنسور پیکربندی شده اند.
یک نوع واحد ابزار در موجودی قطعات جایگزین، طیف گسترده ای از انواع سنسورها را در کارخانه پوشش می دهد، به جای نیاز به مدل های فرستنده جداگانه برای هر تکنولوژی سنسور.
| پارامتر | ارزش |
|---|---|
| تولید | ۴٫۲۰mA، دو سیم |
| نصب | سر اتصال، نوع B (DIN 43729) |
| قابل برنامه ریزی | بله (برنامه SIPROM T / مودم HART) |
| عایق گالوانیک | بله (از ورودی به خروجی) |
| حفاظت از انفجار | هیچکدام (استانداردی) |
| ورودی سنسور | جهانی (RTD، TC، mV، Ω) |
| وزن خالص | ~ 120 گرم |
| وضعیت | تولید متوقف شد |
مرحله ورودی جهانی TH200 طیف گسترده ای از انواع سنسور های دمایی مورد استفاده در اندازه گیری فرآیند صنعتی را پذیرفته است:
سنسورهای RTD (دتاکتورهای دمای مقاومت):رایج ترین نوع در اندازه گیری دمای فرآیند صنعتی.
Pt100 (استاندارد پلاتین 100Ω در 0 °C) در عمل اروپایی غالب است؛ Pt1000 (1000Ω) دقت بیشتری را در طول کابل های کوتاه ارائه می دهد؛ Ni100 و Ni1000 RTDs نیکل در برنامه های کاربردی خاص استفاده می شود.
TH200 تمام انواع RTD استاندارد از جمله RTD مس Cu10 کمتر رایج و منحنی های خطی خاص را مدیریت می کند.
ترموکوپل:برای دمای بالاتر که RTD ها نمی توانند کار کنند (بیش از حدود 600 °C) ، یا برای تعداد سنسورهای بزرگ حساس به هزینه، ترموپول ها استاندارد هستند.
TH200 تمام انواع متداول ترموپول را می پذیرد: K (بسیار مورد استفاده در انواع عمومی، -200 تا +1300 °C) ، J ( آهن ثابت، هدف عمومی) ، T (سنگ ثابت، دمای پایین) ، E، N، R،S (نوع پلاتین برای دقت بالا و دمای بالا)، B (برای دمای بسیار بالا تا ~ 1800 °C) ، و انواع تخصصی L، C، D و U.
سیگنال های میلی ولت و مقاومت:علاوه بر انواع سنسور نامگذاری شده، TH200 ورودی های میلی ولت خام و مقاومت را با خطی سازی سفارشی قبول می کندو سایر ابزارهای فرآیند که منحنی های خروجی مشخصه آنها می تواند با حداکثر 30 جفت ارزشی X-Y که در فرستنده ذخیره شده است تعریف شود.
این عرض ورودی به این معنی است که یک انبار از 7NG3211-1NN00 واحد پوشش زیرساخت کامل اندازه گیری دمای یک کارخانه است.
جداسازی گالوانیکی بین مدار ورودی سنسور TH200 و حلقه خروجی 4 ′′ 20mA آن یک ویژگی بازاریابی نیست ′′ این یک نیاز به یکپارچگی اندازه گیری در بسیاری از کاربردهای کارخانه فرآیند است.
سنسورهای دمای فرآیند اغلب مرجع محلی زمین تجهیزات مورد اندازه گیری را به اشتراک می گذارند یک ترموپول وارد شده به یک ظرف فلزی زمین شده خود در پتانسیل زمین ظرف است،که ممکن است با پتانسیل زمین اتاق کنترل به دلیل تفاوت پتانسیل زمین در سایت های بزرگ کارخانه با چندین ولت متفاوت باشد..
بدون انزوا، این تفاوت پتانسیل زمین ولتاژ خطای حالت مشترک را به اندازه گیری تزریق می کند و خواندن دمای نادرست را تولید می کند.
با جداسازی گالوانیکی، مدار ورودی TH200 به صورت الکتریکی از حلقه خروجی شناور می شود. ورودی سنسور و حلقه 4 ′′20mA بر روی مرجع جداگانه کار می کنند.تفاوت های پتانسیل زمین بین نصب سنسور و اتاق کنترل هیچ خطایی در اندازه گیری ایجاد نمی کند.
عایق بندی همچنین حفاظت از ولتاژ افزایش ناشی از صاعقه، شرایط خطای کارخانه،و وقایع بزرگ شروع موتور که می تواند باعث بروز ولتاژ های مخرب در مدار های سنسور در تاسیسات محافظت نشده شود.
ورودی جدا شده TH200 هم خود فرستنده و هم کارت ورودی DCS پایین از این گذران ها محافظت می کند.
SITRANS TH200 پارامترهای عملیاتی خود را ذخیره می کند: انتخاب نوع سنسور، محدوده اندازه گیری (حدود بالا و پایین) ، ویژگی های سیگنال خروجی و پاسخ خطا در حافظه غیرناپایدار.
این پارامترها با استفاده از نرم افزار SIPROM T که بر روی یک کامپیوتر نصب شده است و از طریق یک مودم RS-232 به TH200 متصل شده و به حلقه 4 ′′ 20mA متصل شده است، پیکربندی می شوند.یک ارتباط دهنده HART (حافظ یا مبتنی بر مودم) می تواند از طریق پروتکل HART که بر روی خروجی فعلی قرار دارد به پارامترهای TH200 دسترسی داشته باشد.
فرآیند پیکربندی محدوده اندازه گیری را تعریف می کند: برای یک RTD Pt100 که بین 0 °C و 150 °C اندازه گیری می کند، فرستنده برای خروجی 4mA در 0 °C و 20mA در 150 °C پیکربندی شده است.
هر دمایی که بین این محدوده ها باشد، یک جریان خروجی متناسب تولید می کند که DCS یا کنترل کننده به عنوان یک مقدار دمایی می خواند.
The full-scale span can be adjusted within the limits of the sensor type's measurement range — narrowing the span to match the process variable's actual operating window increases the effective resolution of the 4–20mA output for that specific application.
Q1: حداقل محدوده اندازه گیری (مجموعه دمای) TH200 می تواند برای چه چیزی تنظیم شود؟
حداقل محدوده قابل اندازه گیری به نوع سنسور بستگی دارد. برای سنسورهای RTD مانند Pt100 ، حداقل محدوده معمولاً 10 ° C تا 50 ° C بسته به پیکربندی خاص و دقت مورد نیاز است.
دامنه های بسیار باریک حساسیت را به اثرات دمای محیط و سر و صدا افزایش می دهند، به همین دلیل حداقل دامنه های عملی در داده های فنی SITRANS TH200 تعریف شده است.
برای اکثر کاربردهای فرآیند، دامنه 50 °C یا بیشتر بهترین ترکیب وضوح و ثبات را فراهم می کند.
س2: آیا SITRANS TH200 می تواند با اتصال سه سیم یا چهار سیم Pt100 یا فقط دو سیم کار کند؟
SITRANS TH200 از اتصالات RTD دو سیم، سه سیم و چهار سیم پشتیبانی می کند.پیکربندی های سه سیم و چهار سیم، جبران مقاومت کابل را فراهم می کنند اندازه گیری فرستنده و کاهش مقاومت سیم های اتصال، از بین بردن خطا اندازه گیری دمای که اتصال دو سیم در هنگام طول کابل ایجاد می کند.
برای اندازه گیری Pt100 که دقت بهتر از ±1°C در طول کابل بیش از چند متر مورد نیاز است، اتصال سه سیم حداقل توصیه شده است.
اتصال چهار سیم دقیق ترین جبران را فراهم می کند و در اندازه گیری های آزمایشگاهی استفاده می شود.
سوال 3: 7NG3211-1NN00 دارای حفاظت از انفجار نیست. شماره قطعه صحیح برای استفاده در مناطق خطرناک ATEX Zone 1 یا Zone 2 چیست؟
برای کاربردهای ATEX Zone 2 (جو گاز، به طور معمول وجود ندارد) ، نوع مناسب 7NG3211-1AN00 (تصدیق ایمنی ذاتی ATEX) است.
برای تایید FM/cFMUS (آمریکای شمالی) ، 7NG3211-1BN00 نسخه معادل است.
هر دو عملکرد اندازه گیری مشابه با استاندارد 7NG3211-1NN00 را ارائه می دهند اما برای استفاده در جوهای خطرناک تحت چارچوب های نظارتی مربوطه گواهی می شوند.
استاندارد 7NG3211-1NN00 فقط می تواند در مناطق امن نصب شود (هیچ طبقه بندی اتمسفر خطرناک وجود ندارد).
سوال 4: TH200 چگونه یک خطای سنسور را نشان می دهد؟ به عنوان مثال، یک ترموپل مدار باز؟
هنگامی که TH200 یک خطای سنسور را تشخیص می دهد (دسته باز، مدار کوتاه یا سیگنال خارج از محدوده) ، با یک جریان خروجی خطای تعریف شده که در طول تعیین پارامتر تنظیم شده است، پاسخ می دهد.
گزینه های استاندارد عبارتند از: درایو خروجی به 3.6mA (کمتر از صفر زنده 4mA، نشان دهنده خطا در ورودی DCS) ، درایو به 21mA (بالاتر از مقیاس کامل، نشان دهنده خطا بالا) ،یا آخرین مقدار معتبر را نگه دارید..
پاسخ خطای خاص بر اساس منطق سیستم کنترل کارخانه و پیامدهای ایمنی یک خواندن نادرست در مقابل یک جریان خطای به وضوح نشان داده شده انتخاب می شود.
اکثر سیستم های DCS می توانند شرایط نقص بالا و پایین را تشخیص دهند و آلارم مناسب تولید کنند.
س5: چه چیزی جایگزین SITRANS TH200 متوقف شده در طیف محصولات فعلی زیمنس می شود؟
SITRANS TH200 توسط SITRANS TH300 (7NG3212-0NN00 برای نسخه استاندارد غیر Ex) در نمونه کار انتقال دهنده دمای فعلی زیمنس جایگزین شده است.
TH300 همان نصب سر اتصال، 4 ′′ 20mA خروجی دو سیم و عایق گالوانیکی را به عنوان TH200 ارائه می دهد،با اضافه کردن قابلیت ارتباطی کامل HART برای هر دو پارامتر سازی و ارتباط وضعیت یک مزیت قابل توجهی نسبت به پارامتر سازی مبتنی بر مودم اختصاصی TH200.
برای تاسیسات موجود TH200 که نیاز به تعویض نگهداری دارند، بازار مازاد 7NG3211-1NN00 واحد را فراهم می کند.
برای تاسیسات جدید یا ارتقاء سیستم، TH300 توصیه فعلی زیمنس است.
