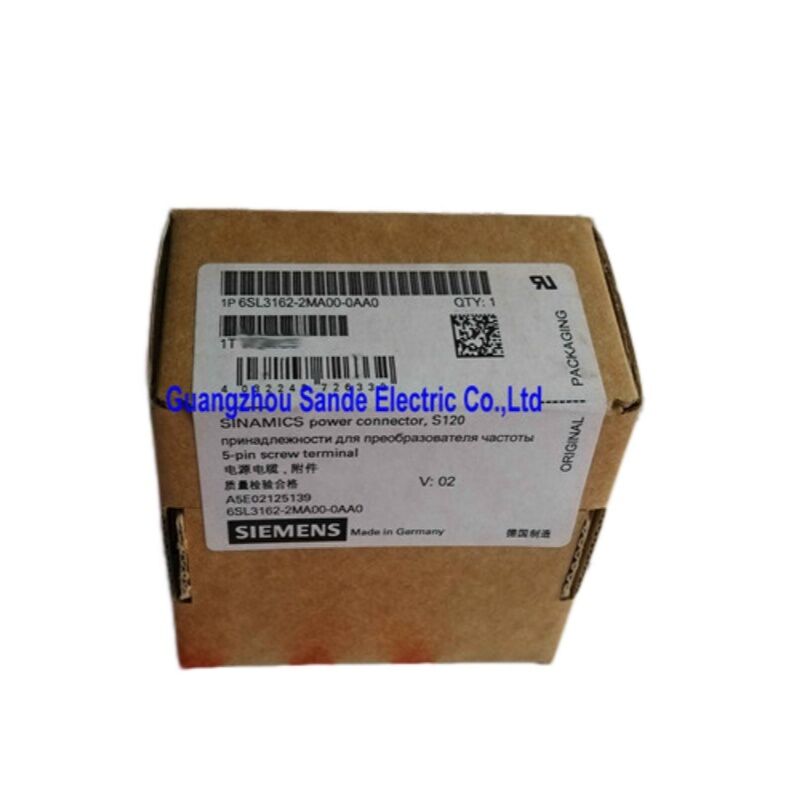

SINAMICS S120 Servo Drive Power Connector 6SL3162-2MA00-0AA0

رابطی که درایو شما را فعال نگه می دارد

در یک سیستم محرک سرو، کانکتور قدرت آسان است که نادیده گرفته شود تا روزی که شکست بخورد. 6SL3162-2MA00-0AA0 یک کانکتور قدرت موتور اصلی سری Siemens SINAMICS S120 است،به طور خاص برای رابط اتصال DC و رابط قدرت موتور در S120 اندازه کتاب و ماژول های محرک قالب شاسی ساخته شده استاین نقطه فیزیکی است که قدرت کنترل شده از محرک خارج می شود و به موتور می رسد و یکپارچگی آن مستقیماً تعیین می کند که آیا کل محور با مشخصات کار می کند یا نقص ایجاد می کند.

این یک کانکتور صنعتی عمومی نیست که با برچسب زیمنس نصب شده است. 6SL3162-2MA00-0AA0 یک قطعه طراحی شده به طور خاص برای پلت فرم S120 است، با هندسه تماس، نرخ های جریان،و مکانیسم های قفل که دقیقا با رابط مکانیکی و الکتریکی درایو مطابقت دارند.

6SL3162-2MA00-0AA0 در واقع چیست

6SL3162-2MA00-0AA0 متعلق به خانواده لوازم جانبی SINAMICS S120 است ، به طور خاص مجموعه کانکتور قدرت مورد استفاده در سمت خروجی موتور از ماژول های قدرت تک محوری و دو محوری S120.این رابط جفت گیری برای U را فراهم می کندترمینال های فاز موتور V و W و بسته به پیکربندی، اتصالات اتوبوس DC with a robust spring-cage or screw-clamp contact system designed to maintain reliable low-resistance contact under the vibration and thermal cycling that are standard conditions inside a live control cabinet.

Siemens designed the S120 connector system with tool-assisted locking to prevent accidental disconnection during machine operation — a critical safety consideration when the connected load is a brushless servo motor under active torque control.

مشخصات فنی

• شماره بخش:6SL3162-2MA00-0AA0
• سری درایو سازگار:SINAMICS S120 اندازه کتاب / شاسی
• عملکرد:کانکتور خروجی قدرت موتور (پایان های فاز U/V/W)
• نوع تماس:بلوک پایانی با پیچ / قفسه ی بهار
• درجه ولتاژ:تا 690 ولت AC
• رتبه فعلی:در هر محدوده S120 (با ظرفیت خروجی محرک تطبیق یافته)
• قطعه کششی لوله:سازگار با اندازه گیری های استاندارد کابل برق S120
• مکانیسم قفل:قفل مثبت با کمک ابزار
• مواد محوطه سازی:ترموپلاستیکی تقویت شده، UL 94 V-0
• رتبه بندی IP (متجانس):IP20 در نصب کابینت استاندارد
• انطباقاجزای شناخته شده CE، UL

مکان استفاده از این اتصال دهنده

SINAMICS S120 یکی از گسترده ترین سیستم عامل های servo و vector drive در اتوماسیون صنعتی در سراسر جهان است.ماشین آلات پردازش پلاستیک، دستگاه های آزمایش و طیف گسترده ای از تجهیزات دستکاری مواد. The S120 booksize format — where multiple single or double-axis modules share a common DC bus on a mounting rail — is the standard architecture for multi-axis servo systems in mid-to-high-performance applications.

در این معماری، کانکتور قدرت موتور هر بار که یک ماژول درایو سرویس داده می شود، تعویض می شود یا کابینت دوباره پیکربندی می شود، برداشته و دوباره متصل می شود.در طول عمر یک ماشین تولید، که کانکتور ممکن است از هم جدا شده و دوباره به ده ها بار متصل شود. and housing stress from repeated handling are all real failure mechanisms — which is why having a genuine replacement connector available in the spare parts inventory is standard practice for any maintenance team running S120 systems.

چرا کیفیت کانکتور مهم تر از آن است که به نظر می رسد

یک اتصال دهنده برق شکست خورده در یک درایو سرو همیشه خود را با یک کد خطای پاک اعلام نمی کند. اغلب، تخریب تدریجی است.افزایش مقاومت تماس در یک پایانی فاز باعث گرمایش نامتقارن می شود. این گرما باعث تسریع شکستن عایق در کابل مجاور می شود. درایو شروع به ثبت جریان بیش از حد متناوب یا عدم تعادل فاز می کند که در تنظیم مجدد پاک می شود و به نظر می رسد که به اتصال متصل نیست.تا زمانی که علت اصلی تشخیص داده شود، پایان کابل نیز ممکن است نیاز به تعویض داشته باشد.

استفاده از یک 6SL3162-2MA00-0AA0 واقعی این خطر را در منبع از بین می بردو مشخصات گشتاور همگی با تست اعتباربخشی خود زیمنس برای رابط S120 مطابقت دارند. کانکتورهای شخص ثالث با ابعاد مشابه نامی ممکن است متناسب باشند اما مقاومت تماس، ظرفیت جریان نامی و نیروی نگهداری طولانی مدت همیشه معادل نیستند.و در یک درایو که ممکن است تبدیل صدها آمپر، این تفاوت ها مهم هستند.

یادداشت های نصب و تعویض

تعویض 6SL3162-2MA00-0AA0 یک روش ساده برای یک تکنسین رانندگی واجد شرایط است، اما قبل از شروع هر کار نیاز به رعایت دقیق جداسازی ایمنی دارد.اتوبوس S120 DC پس از برداشتن قدرت اصلی شارژ را حفظ می کند. همیشه قبل از لمس هر ترمینال قدرت با استفاده از یک متر کالیبر شده بررسی کنید که ولتاژ اتوبوس DC به سطح ایمن تخلیه شده است..

هنگام قطع کابل های فاز موتور، مشخصات چرخش را بر روی برچسب کانکتور یا دستورالعمل نصب سخت افزار S120 دنبال کنید.ترمینال های دارای تورک کمتر یک علت اصلی خرابی تماس متناوب هستند؛ ترمینال های بیش از حد تورک خطر ترک خانه یا جدا کردن ورودی رشته را دارند.جداسازی کابل نوار به طول دقیق نشان داده شده برای ترمینال .

پس از اتصال مجدد، قبل از فعال کردن مجدد درایو، تعیین فاز (تسلسل U-V-W) را با برچسب نام موتور بررسی کنید.انتقال فاز بر روی یک سرو موتور تحت کنترل بردار باعث برگشت فوری گشتاور می شودکه در یک سیستم بارگذاری شده می تواند منجر به آسیب مکانیکی شود.

مرجع ماژول سازگار S120

همیشه قبل از سفارش با راهنمای سخت افزاری خاص S120 (HIM) برای نوع درایو خود مقایسه کنید.

پرسش های مکرر

سوال1: 6SL3162-2MA00-0AA0 با چه درایو و ماژول ها سازگار است؟

6SL3162-2MA00-0AA0 برای سری SINAMICS S120 طراحی شده است، به طور خاص ماژول های قدرت اندازه کتاب و قالب شاسی مورد استفاده در سیستم های servo چند محوری.آن را به عنوان کنتاکتور خروجی قدرت سمت موتور که پوشش Uترمینال های فاز V و W که در آن درایو به سرو یا موتور اندوکشن متصل می شود.سازگاری شامل ماژول های تک محوری و دو محوری هسته S120 و همچنین ماژول های قدرت فرمت PM340 است. قبل از سفارش، با چک کردن راهنمای نصب سخت افزار ماژول S120 خاص خود، سازگاری را تایید کنید Siemens اختصاص اتصال را برای هر نوع ماژول منتشر می کندو مرجع متقابل کمتر از دو دقیقه طول می کشدابعاد فیزیکی خانه اتصال و طرح ترمینال در سراسر محدوده ماژول سازگار استاندارد شده است.اما در حال حاضر نام تجاری از کابل جفت باید مطابقت با در حال حاضر خروجی نام تجاری درایو.

Q2: آیا می توانم از یک کانکتور شخص ثالث یا عمومی به عنوان جایگزینی برای 6SL3162-2MA00-0AA0 استفاده کنم؟

از نظر فیزیکی، برخی از کانکتورهای شخص ثالث با پیچ پین و هندسه ای متناسب در رابط S120 قرار می گیرند.6SL3162-2MA00-0AA0 برای جریان خاص درجه بندی شده و تأیید شده است، ولتاژ و شرایط حرارتی تولید شده توسط ماژول های محرک S120. جایگزین های غیر سیمنز در کیفیت پوشش تماس، نیروی نگه داشتن بهار و مقاومت در برابر دمای بسیار متفاوت است.در یک برنامه سرو که در آن محرک در حال مدیریت چرخه های بار دینامیکی است سرعت بخشیدن و کاهش سرعت موتورها به طور مکرر در یک شیفت کانکتور تحت فشار حرارتی مداوم استمقاومت تماس حتی چند میلیومتر بالاتر از مشخصات تولید گرما قابل اندازه گیری بیش از هزاران چرخه برای یک ماشین در حال اجرا تولید مستمراستفاده از یک کانکتور واقعی تایید شده گزینه کم خطر و در نهایت کم هزینه استبرای یک دستگاه آزمایش غیر حیاتی یا کاربرد کم کار، یک کانکتور پایانی صنعتی با کیفیت از یک تولید کننده معتبر ممکن است به عنوان یک اقدام موقت قابل قبول باشد.اما باید به طور دقیق با آن برخورد کرد.

سوال 3: از کجا می دانم که آیا کانکتور برق S120 من نیاز به تعویض دارد؟

قابل اطمینان ترین نشانه های تخریب کانکتور قدرت موتور تغییر رنگ حرارتی روی یا در نزدیکی خانه کانکتور است.خرابی های محرک مربوط به فاز متناوب که بدون علت روشن الکتریکی در هنگام تنظیم مجدد پاک می شوند، و هر نشانه ای از قوس یا کربن در تماس های پایانی. در یک بازرسی نگهداری پیشگیرانه معمول،استفاده از یک ترمومتر مادون قرمز یا دوربین حرارتی در اتصالات قدرت موتور در حالی که درایو تحت بار استاز نظر فیزیکی، بر روی پیچ های پایانی گشاده (در صورت لزوم، تورک را به مشخصات تغییر دهید) ،بازرسی خانه برای ترک ناشی از چرخش بیش از حد یا استرس مکانیکی، و به دنبال تغییر رنگ یا اکسیداسیون سطح در سطوح تماس باشید. هر یک از این شرایط، جایگزینی کانکتور را قبل از ایجاد نقص توجیه می کند.

سوال 4: آیا این کانکتور با سری SINAMICS S110، S150 یا G120 سازگار است؟

شماره 6SL3162-2MA00-0AA0 مخصوص به پلت فرم S120 است. در حالی که زیمنس از یک کنوانسیون نامگذاری مبتنی بر خانواده در سراسر طیف SINAMICS استفاده می کند، فرمت های کانکتور مکانیکی، طرح های ترمینال،و هندسه های خانه بین S110 متفاوت است، سری S120، S150 و G120 Attempting to fit an S120 connector to an S110 or G120 module will result in either a physical mismatch or — in the worst case — an incorrect fit that appears to seat but does not make reliable electrical contactهمیشه سری کامل درایو و نوع ماژول خاص را با اسناد سخت افزاری زیمنس قبل از تهیه کانکتورهای جایگزین بررسی کنید.مقدمه شماره قطعه مخصوص S120 6SL3162 شناسه اصلی است که تایید می کند این قطعه به محدوده لوازم جانبی S120 تعلق دارد..

سوال 5: قبل از تعویض کانکتور برق در یک درایو S120 چه اقدامات ایمنی اجباری لازم است؟

جدايي امنيتي در سيستم S120 نياز به بيشتر از خاموش کردن سوئيچ اصلي دارهخازن های اتوبوس S120 DC بار ذخیره شده قابل توجهی را پس از قطع برق اصلی حفظ می کنند. در یک سیستم S120 کامل این می تواند چندین صد ولت DC باشد.، که کشنده است. روال اجباری این است: منبع اصلی را جدا کنید و بسته بندی را مطابق با پروتکل ایمنی سایت خود اعمال کنید.صبر کنید تا زمان تخلیه مشخص شده در راهنمای سخت افزار S120 برای نوع ماژول شما (معمولا حداقل دو تا پنج دقیقه)؛ ولتاژ اتوبوس DC را با استفاده از یک متر CAT III یا CAT IV کالیبراسیون شده قبل از لمس هر ترمینال بررسی کنید. تنها پس از تأیید ولتاژ اتوبوس کمتر از 50V DC است که به طور ایمن به کار اتصال ادامه می دهد.علاوه بر این، قبل از قطع کابل های فاز، مطمئن شوید که موتور به صورت مکانیکی در حالت استراحت است و نمی تواند توسط بار خارجی یا گرانش حرکت کند.این اقدامات احتیاطی برای کوتاه کردن تحت فشار زمان نیست S120 پلت فرم در ولتاژ که در تماس با مرگبار کار می کند.

مشخصات محصول ممکن است تغییر کند. همیشه قبل از نصب با دستی نصب سخت افزار فعلی Siemens SINAMICS S120 برای پیکربندی محرک خاص خود را بررسی کنید.
