| محل منبع | آلمان |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6GK1562-2AA00 |
خدمات ارتباطی:

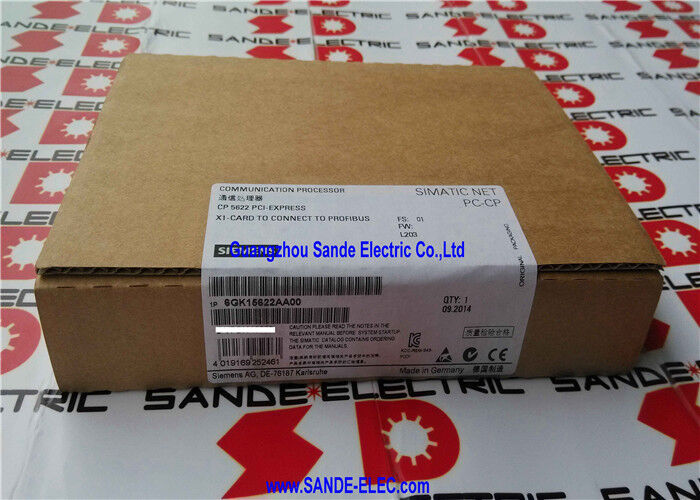

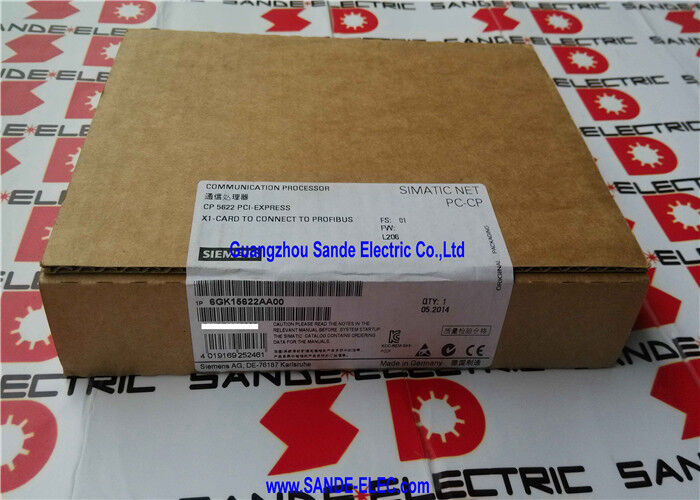

کارت زیمنس 6GK1562-2AA00 CP 5622 است — یک کارت پردازنده ارتباطی PCI Express X1 که یک کامپیوتر استاندارد یا دستگاه برنامهنویسی زیمنس (PG) را به شبکههای صنعتی PROFIBUS و MPI متصل میکند.
این پل سختافزاری عملی بین دنیای مهندسی — جایی که STEP 7، TIA Portal، SIMATIC PDM و STARTER بر روی کامپیوترهای ویندوز اجرا میشوند — و زیرساخت فیلدباس کارخانه که PLCها، درایوها، ابزارها و کنترلکنندههای فرآیند از طریق PROFIBUS DP و MPI ارتباط برقرار میکنند، است.
PROFIBUS DP، فیلدباس غالب در تاسیسات اتوماسیون فرآیند و کارخانهای اروپا و جهان در دهههای 1990 و 2000، همچنان ستون فقرات ارتباطی حجم عظیمی از تجهیزات اتوماسیون نصب شده در سراسر جهان است.
هر ماژول ورودی/خروجی توزیع شده زیمنس S7-300، S7-400، S7-1500، درایو DC SIMOREG و درایو SINAMICS که برای PROFIBUS پیکربندی شدهاند، از این پروتکل استفاده میکنند.
اتصال یک کامپیوتر به آن شبکه برای برنامهنویسی، راهاندازی، تشخیص خطا یا مدیریت دارایی نیازمند سختافزاری مانند CP 5622 است — کارتی که ردپای کوچک و رابط PCIe آن را به انتخابی طبیعی برای ایستگاههای کاری مهندسی مدرن تبدیل میکند.
قالب فیزیکی PCIe X1 عنصر کلیدی سازگاری سختافزاری است.
در حالی که کارتهای اصلی CP 5611 و CP 5613 از اسلاتهای PCI معمولی استفاده میکردند (که دیگر در اکثر مادربردهای دسکتاپ و ایستگاه کاری نسل فعلی وجود ندارند)، اسلات PCIe X1 در تقریباً تمام پلتفرمهای دسکتاپ و ایستگاه کاری تولید شده از اواسط دهه 2000 استاندارد است.
CP 5622 در هر اسلات PCIe صرف نظر از تعداد خطوط قرار میگیرد — یک کارت X1 در اسلاتهای مکانیکی X1، X4، X8 یا X16 به درستی کار میکند — و آن را با هر کامپیوتر استاندارد یا ایستگاه کاری مهندسی سازگار میکند بدون اینکه نیاز به انتخاب اسلات خاصی باشد.
| پارامتر | مقدار |
|---|---|
| نام محصول | CP 5622 |
| رابط | 9 پین D-Sub (PROFIBUS / MPI) |
| نرخ انتقال | 9.6 کیلوبیت بر ثانیه – 12 مگابیت بر ثانیه |
| نوع اسلات | PCIe X1 (مناسب برای x4، x8، x16) |
| پروتکل | PROFIBUS DP و MPI |
| پشتیبانی سیستم عامل | ویندوز 32 بیتی و 64 بیتی |
| DP Master Class 1 | بله (چرخهای، بومی) |
| DP Master Class 2 | بله (با SOFTNET-PB DP) |
| DP Slave | بله (با SOFTNET-PB DP Slave) |
| ارتباط S7 | بله (با SOFTNET-PB S7) |
| ارتباط باز FDL | بله |
| حفاظت | IP20 |
| دمای عملیاتی | +5 تا +55 درجه سانتیگراد |
| ابعاد (ارتفاع × عرض × عمق) | 112×18×101 میلیمتر |
| وزن | 0.16 کیلوگرم |
| کشور مبدا | آلمان |
ارزش CP 5622 در گستره خدمات ارتباطی است که با ترکیب با بستههای نرمافزاری مناسب زیمنس SOFTNET پشتیبانی میکند. درک اینکه کدام خدمات به کدام نرمافزار نیاز دارند به روشن شدن آنچه سختافزار به تنهایی ارائه میدهد در مقابل آنچه نیاز به مجوز اضافی دارد کمک میکند:
ارتباط PG/OPتوسط درایور پایه کارت بدون مجوز نرمافزار اضافی ارائه میشود. این سرویس ارتباطی است که توسط STEP 7 (کلاسیک)، TIA Portal، DriveMonitor، STARTER و SIMATIC PDM برای دسترسی به PLCها، درایوها و دستگاههای فیلد هوشمند برای برنامهنویسی، پارامترسازی و نظارت زنده استفاده میشود.
هر مهندسی که STEP 7 یا TIA Portal نصب شده، یک CP 5622 در کامپیوتر خود و یک کابل PROFIBUS متصل به شبکه داشته باشد، میتواند بلافاصله برنامههای PLC را بخواند و بنویسد، جداول متغیرها را نظارت کند و به مجموعههای پارامتر درایو دسترسی پیدا کند.
PROFIBUS DP Master Class 1 — تبادل داده چرخهای با اسلیوهای DP — نیز به صورت بومی پشتیبانی میشود.
این حالت ارتباطی است که یک برنامه در حال اجرا بر روی کامپیوتر برای تبادل دادههای فرآیند با اسلیوهای PROFIBUS در زمان واقعی استفاده میکند، مشابه کاری که یک PLC DP Master انجام میدهد.
برنامههایی مانند سیستمهای SCADA/HMI، ابزارهای جمعآوری داده و سرورهای OPC میتوانند از این حالت برای خواندن مداوم مقادیر فرآیند از سنسورها، ابزارها و کلمات وضعیت درایو متصل به عنوان اسلیوهای PROFIBUS استفاده کنند.
PROFIBUS DP Master Class 2 — دسترسی غیرچرخهای برای تشخیص خطا و پارامترسازی در زمان اجرا — نیازمند بسته نرمافزاری SOFTNET-PB DP است.
این حالت امکان تغییر پارامترهای آنلاین در ابزارها و درایوها را در حالی که آنها در عملیات چرخهای عادی باقی میمانند، فراهم میکند، که مدل ارتباطی مورد استفاده توسط SIMATIC PDM برای مدیریت دستگاههای فیلد و توسط ابزارهای راهاندازی درایو است که پارامترها را در طول عملیات زنده تنظیم میکنند.
ارتباط S7 (PUT/GET بین کنترلکنندههای S7 و کامپیوتر) نیازمند SOFTNET-PB S7 است.عملیات DP Slave — قرار دادن CP 5622 در نقش اسلیو برای دریافت دادههای چرخهای از یک Master PROFIBUS — نیازمند SOFTNET-PB DP Slave است.
نصب فیزیکی نیازمند باز کردن کیس کامپیوتر و قرار دادن CP 5622 در هر اسلات PCIe موجود است.
براکت کمفایل کارت در اسلاتهای PCIe نیمهارتفاع استاندارد قرار میگیرد؛ براکت تمامارتفاع باید برای کیسهای تماماندازه تأیید شود. کانکتور PROFIBUS 9 پین D-Sub از پنل پشتی خارج میشود، جایی که یک کابل PROFIBUS استاندارد با کانکتور نری 9 پین D-Sub متصل میشود.
مقاومتهای ترمینال PROFIBUS باید در هر دو انتهای فیزیکی بخش کابل PROFIBUS فعال شوند — کانکتور CP 5622 معمولاً ترمینال سمت کامپیوتر را فراهم میکند.
سازگاری سیستم عامل شامل نسخههای فعلی 64 بیتی ویندوز و همچنین محیطهای 32 بیتی قدیمی است.
زیمنس لیست بهروز شده سازگاری سیستم عامل را تحت شناسه ورودی 22611503 نگهداری میکند، که باید قبل از نصب برای نسخه خاص ویندوز مورد استفاده تأیید شود، به خصوص برای نسخههای جدیدتر ویندوز که ممکن است نیاز به بهروزرسانی درایور داشته باشند.
میتوان چندین کارت CP 5622 را به طور همزمان در یک کامپیوتر نصب کرد — مرتبط برای ایستگاههای کاری مهندسی چند شبکهای که به عنوان هابهای راهاندازی PROFIBUS در پروژههایی با چندین بخش مستقل PROFIBUS که باید از یک لپتاپ یا دسکتاپ واحد قابل دسترسی باشند، عمل میکنند.
سوال 1: آیا برای استفاده از CP 5622 با STEP 7 یا TIA Portal برای برنامهنویسی PLC به نرمافزار اضافی نیاز است؟
برای ارتباط پایه PG/OP — که تمام وظایف برنامهنویسی، نظارت و تشخیص آنلاین STEP 7 و TIA Portal را پوشش میدهد — هیچ نرمافزار اضافی فراتر از بسته درایور خود کارت و STEP 7 / TIA Portal مورد نیاز نیست.
درایور از طریق ویندوز نصب میشود و کارت را به عنوان یک رابط PROFIBUS برای ابزارهای مهندسی زیمنس در دسترس قرار میدهد.
بستههای نرمافزاری SOFTNET فقط برای خدمات ارتباطی اضافی (زمان اجرای DP Master/Slave، ارتباط S7 PUT/GET) که توسط برنامههای زمان اجرا یا ابزارهای تشخیص خاص فراتر از عملکردهای استاندارد نرمافزار مهندسی استفاده میشوند، مورد نیاز هستند.
سوال 2: کارت در اسلاتهای PCIe X1، X4، X8 و X16 قرار میگیرد. آیا استفاده از اسلات بزرگتر مزیت عملکردی دارد؟
خیر. عملکرد کارت PCIe توسط طراحی رابط خود کارت تعیین میشود، نه توسط عرض اسلات که در آن نصب شده است.
CP 5622 از رابط PCIe X1 استفاده میکند که پهنای باند کافی برای PROFIBUS در تمام نرخهای داده تا 12 مگابیت بر ثانیه را فراهم میکند.
نصب آن در اسلات X4 یا X16 از اسلات فیزیکی بیشتر از آنچه کارت در واقع استفاده میکند، بهره میبرد — این از نظر مکانیکی و الکتریکی سازگار است و بر عملکرد در هیچ جهتی تأثیر نمیگذارد.
سوال 3: آیا CP 5622 را میتوان با لپتاپ استفاده کرد، یا فقط با کامپیوترهای دسکتاپ؟
CP 5622 به یک اسلات PCIe داخلی نیاز دارد که در کامپیوترهای دسکتاپ و ایستگاههای کاری موجود است اما در لپتاپهای استاندارد (که به جای آن رابطهای PCIe Mini، M.2 یا Thunderbolt دارند) وجود ندارد.
برای اتصال PROFIBUS لپتاپ، زیمنس آداپتور USB به PROFIBUS CP 5711 یا دستگاههای رابط خارجی که از طریق USB یا Thunderbolt متصل میشوند را ارائه میدهد.
CP 5622 انتخاب مناسبی برای ایستگاههای کاری مهندسی ثابت و کامپیوترهای راهاندازی دسکتاپ است که به طور دائم در اتاقهای کنترل یا کارگاهها نصب میشوند.
سوال 4: آیا CP 5622 از ارتباط MPI و همچنین PROFIBUS DP پشتیبانی میکند و آیا محدودیتی وجود دارد؟
بله. MPI (رابط چند نقطهای) رابط برنامهنویسی و ارتباطی اختصاصی زیمنس است که به صورت بومی توسط S7-300 و درایوهای قدیمیتر SIMOREG استفاده میشود.
MPI بر روی همان کابل فیزیکی RS-485 مانند PROFIBUS اجرا میشود و در سطح پیکربندی نرمافزار انتخاب میشود تا از طریق سختافزار متفاوت.
کانکتور D-Sub CP 5622 هر دو اتصال PROFIBUS و MPI را مدیریت میکند — پروتکل در پیکربندی رابط نرمافزار SIMATIC انتخاب میشود.
توجه داشته باشید که MPI به نرخهای داده پایینتر (تا 12 مگابیت بر ثانیه اسمی، اما در عمل معمولاً 187.5 کیلوبیت بر ثانیه یا 1.5 مگابیت بر ثانیه) و تعداد گرههای کمتری نسبت به PROFIBUS DP محدود است، و استفاده از آن عمدتاً برای اتصالات CPU S7-300 قدیمی و ارتباطات درایو است که PROFIBUS DP پیکربندی نشده است.
سوال 5: CP 5622 به عنوان یک DP Master، همزمان چند اسلیو PROFIBUS را میتواند مدیریت کند؟
به عنوان یک DP Master PROFIBUS، CP 5622 تا 125 گره اسلیو قابل آدرسدهی را در یک بخش PROFIBUS پشتیبانی میکند (حداکثر تعریف شده توسط استاندارد PROFIBUS).
اندازه شبکه عملی توسط کل حجم دادههای ورودی/خروجی چرخهای پیکربندی شده، نرخ داده و الزامات زمان چرخه بهروزرسانی برنامه متصل محدود میشود.
در یک برنامه معمولی ایستگاه کاری مهندسی — که در آن CP 5622 برای راهاندازی و تشخیص خطا به جای کنترل فرآیند در زمان اجرا استفاده میشود — تعداد اسلیوهای فعال همزمان توسط دامنه پروژه در حال کار تعیین میشود تا توسط یک محدودیت سختافزاری.
