| محل منبع | اسلوواکی |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6GK1561-1AA00 |

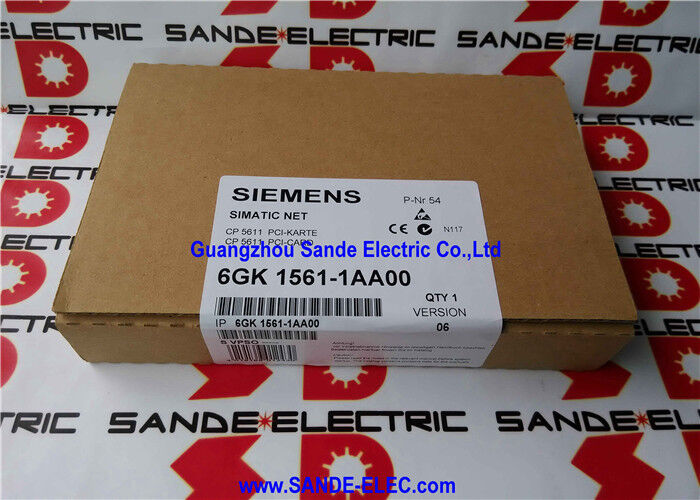

درزیمنس 6GK1561-1AA00CP 5611 پردازنده ارتباطی استاندارد 32 بیتی PCI است که یک کامپیوتر مهندسی یا سیستم برنامه نویسی زیمنس PG را به شبکه های PROFIBUS و MPI متصل می کند.
برای تولید تجهیزات اتوماسیون زیمنس ساخته شده در اطراف S7-300، S7-400، SIMOREG 6RA70 و SINAMICS درایو با رابط MPI یا PROFIBUS DP،CP 5611 کارت است که قرار می دهد ایستگاه کار مهندسی در اتوبوس فعال برنامه نویسی مرحله 7، دسترسی به پارامتر درایو از طریق STARTER یا DriveMonitor، مدیریت دستگاه فرآیند از طریق SIMATIC PDM، و ارتباط باز PROFIBUS از طریق FDL SEND / RECEIVE برای ادغام برنامه سفارشی.
ویژگی مهندسی کلیدی کارت، معماری عایق و حفاظت الکتریکی آن است.
رابط RS-485 PROFIBUS از اتوبوس PCI کامپیوتر در 1000VDC جدا شده است.که مانع از رسیدن جریان های حلقه زمین و ولتاژ های حالت مشترک موجود در سیم کشی کارخانه های صنعتی به مدارهای داخلی PC می شود.
علاوه بر انزوا، پورت RS-485 دارای یک مدار محافظت اختصاصی است که برای جریان های افزایشی تا Ipp = 100A (10/700μs شکل موج، 4 kV در هر ITU-T K) تعیین شده است.20/21 و VDE 0433) و حفاظت از تخلیه الکترواستاتیک ±15 کلوولت.
این ویژگی ها توصیه ای نیستند، بلکه واقعیت شبکه های PROFIBUS نصب شده در نزدیکی محرک های موتور با قدرت بالا، تجهیزات جوش و تماسگرهای بزرگ را منعکس می کنند.جایی که محیط الکتریکی شامل گذراهای هدایت شده و رویدادهای تخلیه الکتروستاتیک است که گیرنده های RS-485 معمولی زنده نمی مانند.
محافظت از جریان بیش از حد بازیافت خودکار در پورت RS-485 به یک حالت خرابی خاص می پردازد: خرابی کابل یا سیم کشی نادرست که ولتاژ پایدار را به خطوط داده اعمال می کند.مدار محافظ CP 5611 اجازه می دهد تا پورت را به مقاومت در برابر 60V جریان بیش از حد بدون آسیب دائمی، و عملکرد بازیابی خودکار عملکرد عادی را پس از برداشتن خطا به جای نیاز به تعویض کارت بازگرداند.
| پارامتر | ارزش |
|---|---|
| نوع کارت | PCI ۳۲ بیتی (PCI ۲.۱) |
| رابط شبکه | 9-پین Sub-D، PROFIBUS / MPI / PPI |
| نرخ انتقال | 9.6kbit/s 12 Mbit/s |
| ولتاژ عایق | 1000VDC |
| حفاظت از افزایش | Ipp = 100A (10/700μs، 4 kV) |
| حفاظت از ESD | ±15 کلوولت |
| بهبود بیش از حد | بازیافت خودکار: 60 ولت دوام دارد |
| عرضه | +5VDC، 2.0W |
| دمای کار | 0 تا +70°C |
| ابعاد (W × H) | ۱۰۲×۱۳۰ میلی متر |
| وزن | 100 گرم |
| جانشین | 6GK1561-1AA01 (CP 5611 A2) |
CP 5611 هم بر روی PROFIBUS و هم بر روی MPI کار می کند دو شبکه فیزیکی مشابه اما پروتکل های متفاوت که از یک کابل RS-485 و کانکتور Sub-D 9 پین استفاده می کنند اما در آدرس گذاری آنها متفاوت هستند.مدل ارتباطات، و سقف نرخ داده.
پروفیبوس دی پییک بس میدان با سرعت بالا برای I/O توزیع شده و ارتباطات درایو است.
این پروتکل برای مبادله داده های master-slave چرخه ای بین PLC ها و قفسه های توزیع شده I/O (سری ET 200) ، درایوهای با سرعت متغیر که به عنوان غلامان PROFIBUS DP پیکربندی شده اند،و دستگاه های میدان هوشمند.
هنگامی که CP 5611 به عنوان یک استاد DP PROFIBUS با نرم افزار SOFTNET-PB DP نصب شده عمل می کند، یک کامپیوتر می تواند داده های IO را به برده های PROFIBUS در زمان واقعی بخواند و بنویسد.جمع آوری اطلاعات، و ابزارهای سفارشی برای راه اندازی.
به عنوان یک DP Slave (با SOFTNET-PB DP Slave) ، PC به عنوان یک شریک تبادل داده به یک کنترل کننده استاد PROFIBUS ظاهر می شود.
MPI (مواصفات چند نقطه ای)یک پروتکل برنامه نویسی اختصاصی و ارتباطی بین پردازنده های زیمنس است که بومی پردازنده های S7-300 و قدیمی تر S7-400 است. The CP 5611 connects to MPI networks to allow STEP 7 online programming and monitoring of S7-300 CPUs that have MPI as their primary interface — particularly relevant for legacy machines where the CPU has not been updated to a PROFIBUS-capable model.
MPI با سرعت داده های پایین تر (معمولاً 187.5 kbit / s یا 1.5 Mbit / s) کار می کند و از گره های کمتری نسبت به PROFIBUS DP پشتیبانی می کند ، اما برای دسترسی مهندسی کافی است.
PPI (Interface Point-to-Point)پروتکل ارتباطی سیستم های SIMATIC S7-200 (micro-PLC) است.
CP 5611 از PPI برای ارتباطات PC-to-S7-200 با نرم افزار برنامه نویسی STEP 7 Micro / WIN پشتیبانی می کند که برنامه نویسی و نظارت بر PLC های S7-200 را از همان کارت مورد استفاده برای دسترسی S7-300/400 امکان پذیر می کند.
یکی از رایج ترین موارد استفاده از CP 5611 در پایه نصب شده به عنوان رابط سخت افزاری برای راه اندازی درایو و تشخیص از طریق ابزار STARTER و DriveMonitor زیمنس است.
درایوهای SINAMICS (G120، S120) و SIMOREG DC-MASTER 6RA70 از اتصال های PROFIBUS DP برای دسترسی مهندسی پشتیبانی می کنند.و CP 5611 ارتباط فیزیکی PC به PROFIBUS را که این ابزارها نیاز دارند فراهم می کند.
در راه اندازی درایو، مهندس CP 5611 را در یک لپ تاپ یا کامپیوتر کارگاه نصب می کند، از طریق کابل PROFIBUS به اتصال اتوبوس درایو متصل می شود و از STARTER برای آپلود مجموعه پارامتر درایو استفاده می کند،راه اندازی راهنما جادوگران راه اندازی، انجام موتور شناسایی اتوماتیک تنظیم، و نظارت بر ارزش فرآیند در زمان واقعی در طول اجراهای تست.
DriveMonitor دسترسی مشابهی را برای درایوهای SIMOREG 6RA70 DC فراهم می کند.
هر دو ابزار به لایه ارتباطات PG / OP که CP 5611 به طور بومی ارائه می دهد، بدون نیاز به مجوزهای نرم افزاری اضافی فراتر از ابزارهای خود تکیه می کنند.
SIMATIC PDM (مدیریت دستگاه فرآیند) همان رویکرد را به ابزارهای هوشمند میدان PROFIBUS گسترش می دهدو موقعیت دهنده هایی که از PROFIBUS PA یا PROFIBUS DP با پروفایل های EDD (شرح دستگاه الکترونیکی) پشتیبانی می کنند.
CP 5611 به عنوان دروازه به بخش PROFIBUS برای پیکربندی دستگاه PDM و دسترسی تشخیصی عمل می کند.
CP 5611 متناسب با اسلات 32 بیتی استاندارد PCI 2.1 است.اکثر رایانه های رومیزی ساخته شده بین حدود 1995 تا 2010 شامل حداقل یک اسلات PCI هستند؛ بسیاری از آنها شامل سه یا بیشتر هستند.
Industrial PCs and rack-mounted computers used in control rooms and machine cabinets commonly retained PCI slots longer than consumer desktops and continue to include them on certain industrial motherboard platforms.
CP 5611 با اسلات های PCIe (PCI Express) مطابقت ندارد. استاندارد بعدی که جایگزین PCI معمولی در اکثر مادربرد های مدرن شد.
برای ایستگاه های کاری مهندسی مبتنی بر PCIe، کارت جانشین CP 5622 (6GK1562-2AA00) است که از رابط PCIe X1 استفاده می کند و اتصال معادل PROFIBUS و MPI را فراهم می کند.
سوال1: CP 5611 از یک اسلات PCI معمولی استفاده می کند. کدام رابط ایستگاه کاری مهندسی مدرن باید برای نصب های جدید مشخص شود؟
CP 5611 (6GK1561-1AA00) و جانشین مستقیم آن CP 5611 A2 (6GK1561-1AA01) از اسلات 32 بیتی PCI استفاده می کنند که در اکثر مادربرد های نسل فعلی وجود ندارد.
برای ایستگاه های کاری مهندسی جدید و لپ تاپ ها با اسلات های PCIe، کارت مناسب CP 5622 (6GK1562-2AA00) است.که همان عملکردهای PROFIBUS DP و MPI را از طریق یک کارت PCIe X1 ارائه می دهد که به هر اسلات PCIe (x1)، x4، x8، یا x16).
CP 5622 از هر دو سیستم عامل 32 بیتی و 64 بیتی ویندوز پشتیبانی می کند.
سوال2: آیا یک CP 5611 می تواند همزمان به شبکه های PROFIBUS DP و MPI متصل شود؟
شماره: CP 5611 دارای یک رابط فیزیکی RS-485 است که به یک پورت Sub-D 9 پین متصل است. آن را به یک شبکه در یک زمان متصل می کند.
حالت ارتباطی کارت (DP یا MPI) در نرم افزار SIMATIC NET در طول پیکربندی تنظیم می شود و با شبکه فیزیکی که کابل به آن متصل است مطابقت دارد.
برای دسترسی همزمان به دو شبکه، دو کارت مورد نیاز است.
سوال 3: برای استفاده از CP 5611 با STEP 7 برای برنامه نویسی PLC به چه نرم افزاری نیاز است؟
CP 5611 نیاز به درایور خاص خود دارد که در بسته نرم افزاری SIMATIC NET PC گنجانده شده است.STEP 7 (Classic) از طریق رابط استاندارد PG / OP به کارت دسترسی دارد برای برنامه نویسی PLC اساسی نیازی به مجوز اضافی نیست، نظارت و تشخیص.
بسته های اضافی SOFTNET (SOFTNET-PB DP، SOFTNET-PB S7) برای عملیات DP Master / Slave در زمان اجرا و ارتباطات S7 PUT / GET از برنامه های سفارشی PC مورد نیاز است.
سوال 4: کارت برای 0 تا +70 درجه سانتیگراد مشخص شده است. آیا می توان آن را در کابینت کنترل که در آن دمای ممکن است بالاتر باشد استفاده کرد؟
محدوده عملیاتی 0 ̊70 °C برای دمای عملیاتی داخلی کارت اعمال می شود که توسط دمای محیط داخل شاسی PC به علاوه خود گرم کردن کارت (2.0W) تعیین می شود.
دمای کابینت کنترل بیش از +50 °C در تابستان یا در محفظه های بد تهویه شده شایع است اگر PC حاوی کارت در داخل چنین کابینت قرار داشته باشد.دمای داخلی PC ممکن است از درجه بندی کارت فراتر برود و باعث مشکلات قابلیت اطمینان شود..
برای محیط های با دمای بالا، کارت باید در یک محفظه کامپیوتر با تهویه جداگانه یا تهویه مطبوع نصب شود.یا از یک پلت فرم PC صنعتی جایگزین با درجه حرارت مناسب استفاده شود..
سوال 5: پورت RS-485 دارای محافظت از افزایش موج برای Ipp = 100A است. آیا این محافظت در برابر برخورد مستقیم صاعقه به کابل PROFIBUS است؟
The surge protection circuit is designed for conducted transients that travel along cable shields and signal conductors — the type of surge induced in cable runs near power equipment or entering a building from an outdoor cable installation.
درجه بندی Ipp = 100A (10/700μs) شامل جریان های تکان دهنده ای است که برای این سناریوها معمول است.
برخورد مستقیم صاعقه به کابل یا سینی کابل شامل سطوح انرژی بسیار بالاتر است که از درجه بندی مدار محافظت فراتر می رود.
برای بخش های PROFIBUS که در خارج از خانه یا بین ساختمان ها اجرا می شوند، در نقاط ورودی ساختمان ها، علاوه بر حفاظت داخلی کارت، گیرنده های خاص افزایش باید نصب شوند.
