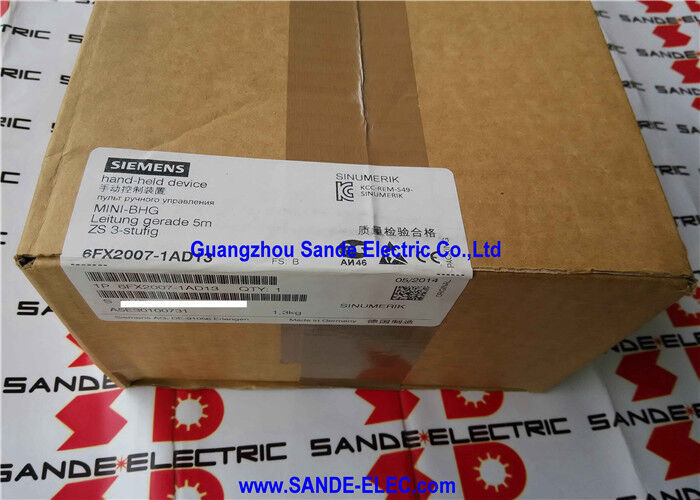

واحد دستی کوچک 6FX2007-1AD13 6FX2 007-1AD13 6FX2OO7-1AD13

زیمنس 6FX2007-1AD13. SINUMERIK مینی واحد دستی 5 متر کابل مستقیم / 2 کانال E-Stop / 3 مرحله فعال / چرخ دستی

کنترل محور دستی در قطعه کار

SINUMERIK Mini Handheld Unit کنترل عبور محور و توانایی توقف اضطراری را در محل اپراتور در هنگام تنظیم، تغییر ابزار، بارگذاری قطعه کار و بررسی خشک قرار می دهد.زمانی که اپراتور نیاز به حضور در منطقه برش داشته باشد، هدایت ابزار به موقعیت مرجع خود، یا عبور از محورها در حالی که به طور مستقیم به منطقه کار نگاه می کندبا توابع ایمنی لازم برای کار در نزدیکی ماشین بدون بسته شدن محفظه محافظ.

چرا نوع کابل مستقيم:کابل 5 متری مستقیم -1AD13 برای کارکنانی است که دستگاه را در اطراف دستگاه حمل می کنند. کابل های مستقیم تنش به هم ریخته شده کابل های پیچیده را نشان نمی دهند.استفاده از آن ها در ماشین های بزرگتر که در آن عامل چندین متر بین صفحه و منطقه کاری حرکت می کند، آسان تر می شود.-1AD03 با کابل 3.5 متری مناسب برای اپراتورانی است که عمدتاً از واحد نزدیک به یک ایستگاه ثابت استفاده می کنند و می خواهند کابل هنگام استفاده به آرامی باز شود.

مشخصات کلیدی

دو کانال E-Stop و سه مرحله فعال سازی چگونه عملکردهای ایمنی کار می کنند

دو کانال E-stop (4 سیم):دکمه E-stop دارای دو تماس مستقل به طور معمول بسته است که هرکدام در مدار خود به نظارت بر رله ایمنی CNC متصل هستند. هر دو کانال هنگام فشار همزمان باز می شوند.نظارت به طور مداوم بررسی می کند که هر دو کانال هماهنگ هستند یک خط خط سیم کشی یا تماس گیر شده که یک کانال را بدون دیگری باز می کند و از کار ماشین جلوگیری می کند تا پاک شوداین معماری دو کانال با استاندارد EN ISO 13849 سطح عملکرد d و EN 62061 SIL 2 مطابقت دارد.

دکمه فعال سازی سه مرحله ای (2 کانال):

• موضع 1 (از دست داده شده):مدار باز محور حرکت مهار شده
• موقعیت 2 (در وسط نگه داشتن):مدار بسته شده حرکت مجاز
• موقعیت 3 (پانیک / فشار کامل):مدار باز حرکت مهار شده

عامل باید به طور آگاهانه موقعیت وسط را حفظ کند تا حرکت را فعال نگه دارد. یک عامل ترسیده که گرفت خود را سخت می کند، موقعیت 3 را متوقف می کند.یک واحد سقوط شده موقعیت 2 را از دست می دهد حرکت متوقف می شوددکمه فعال کردن کنترل ایمنی است که اجازه می دهد تا محور عبور در نزدیکی ماشین در طول تنظیم بدون محافظت بسته.

قفل چرخ دستی مغناطیسی:در هنگام استفاده عمدی، این دست چرخ دست را ثابت نگه می دارد و از چرخش تصادفی یک واحد در حال حرکت یا سقوط جلوگیری می کند تا دستورات محوری ناخواسته ارسال شود.

پورت های اتصال

پورت های جداگانه برای هر عملکرد ایمنی به CNC اجازه می دهد تا نظارت مستقل از هر مدار را حفظ کند. کانکتور فلزی برای اتصال و قطع مکرر قابلیت انعطاف مکانیکی را فراهم می کند.

سوالات عمومی

سوال1: تفاوت بین 6FX2007-1AD13 و 6FX2007-1AD03 چیست؟

در تمام توابع، ویژگی های ایمنی، پورت های اتصال و ابعاد یکسان است. تنها تفاوت کابل است: -1AD13 دارای کابل مستقیم 5 متر است؛ -1AD03 دارای کابل پیچیده 3.5 متر است.انتخاب مستقیم برای راه رفتن در اطراف محوطه ماشین؛ برای استفاده در ایستگاه ثابت انتخاب کنید که در آن کابل باید در هنگام گشاد شدن باز شود.

س2: اگر اپراتور دکمه فعال کننده را به حالت 3 فشار دهد چه اتفاقی می افتد؟

هر دو رابط سوئیچ فعال باز می شوند در همان حالت مدار باز با موقعیت آزاد شده. کنترل ورودی فعال CNC هر گونه عبور محور فعال را متوقف می کند.کاربری باید به طور آگاهانه به حالت نگه داشتن وسط 2 برگردد تا حرکت خود را ادامه دهد.این رفتار ایمنی مورد نظر است: یک اپراتور وحشت زده که به شدت گرفتگی می کند باعث توقف می شود، نه حرکت مداوم.

س3: سه کلید تابع قابل اختصاص کاربر چگونه پیکربندی می شوند؟

کلید های عملکرد به رابط سیگنال MHU به عنوان ورودی های دیجیتال به کنترل کننده SINUMERIK متصل می شوند.عملکردهای PLC کاربر) در برنامه PLC ماشین و / یا داده های ماشین SINUMERIK پیکربندی شده استنوارهای برچسب های اسلایدی اجازه می دهد تا توابع کلید سفارشی را برای مطابقت با وظایف برنامه ریزی شده ثبت کنند.

سوال 4: آیا 6FX2007-1AD13 با تمام نسل های SINUMERIK سازگار است؟

به سیستم های SINUMERIK نیاز دارد که پورت های رابط X51 / X52 / X55 / X60 را ارائه دهند پوشش SINUMERIK 840D sl ، 828D و 802D sl.تایید NCU ماشین یا PPU این پورت های کانکتور فراهم می کند و که برنامه PLC شامل پیکربندی رابط واحد دستینسل های قدیمی SINUMERIK با مشخصات رابط دستی مختلف ممکن است نیاز به یک نوع مختلف MHU یا آداپتور داشته باشد.

س5: آیا می توان MHU را با جت آب با توجه به درجه بندی IP65 تمیز کرد؟

IP65 شامل جت های آب با فشار پایین از هر جهت است.افزونه های مایع خنک کننده)، این به طور کلی با مواد خانه سازگار است.محلول های متمرکز و پاک کننده های شیمیایی تهاجمی ممکن است باعث تخریب سطح در طول زمان شوند.
