| محل منبع | اسلوواکی |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6FX2003-0SA17 |

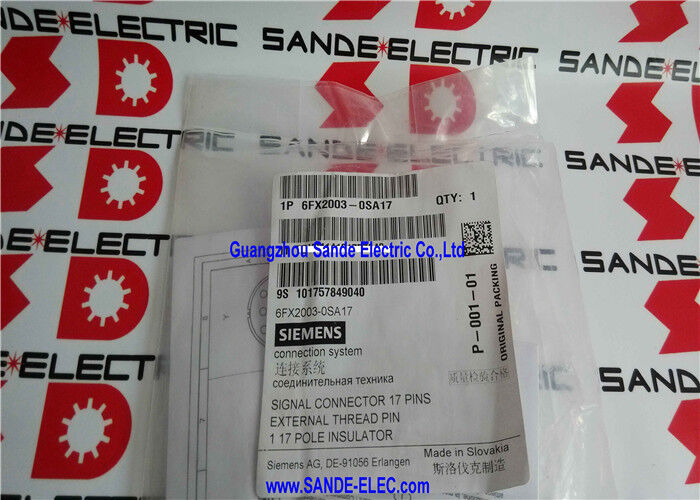

شماره بخش:6FX2003-0SA17
تولید کننده:شرکت زیمنس (اسلوواکی)
خط تولید:MOTION-CONNECT لوازم جانبی کابل سرو
نوع محصول:کیت کانکتور سیگنال (جمعیت میدان، 17 قطب)
نوع اتصال:نخ نر (پین نخ خارجی Steckergehäuse mit Außengewinde)
شمارش قطب:17 قطب
محتوای کیت:
درزیمنس 6FX2003-0SA17یک کیت اتصال دهنده برای مونتاژ در میدان از مجموعه لوازم جانبی MOTION-CONNECT است مجموعه ای از اتصال دهنده ها، عناصر تماس،و سخت افزار پایان کابل که به مهندسان تعمیر و نگهداری و یکپارچه سازان سیستم اجازه می دهد تا کابل های سیگنال سرو را به طول دقیق بسازند یا تعمیر کنند، به جای محدود شدن به کاتالوگ کابل های از پیش ساخته شده زیمنس.
در یک نصب سرو SINUMERIK یا SINAMICS، کابل های سیگنال با بازخورد کدگر، کنترل ترمز، سنسور دمایی،و سایر سیگنال های سطح پایین بین سرو موتور و تقویت کننده درایو یا ماژول CNC.
این کابل ها معمولاً به عنوان واحدهای از پیش مونتاژ شده با کانکتورهای نصب شده ، آزمایش شده و محافظت شده خریداری می شوند - سریعترین و قابل اطمینان ترین روش برای ساخت ماشین جدید.
اما دستگاه هایی که سال ها در حال کار هستند، موقعیت هایی را جمع آوری می کنند که یک کابل از قبل جمع آوری شده پاسخ درست نیست: دستگاه منتقل شد و کابل بیش از یک تعمیر کوتاه آسیب دید،کابل اصلی به صورت سفارشی از طریق یک سینی کابلی محکم هدایت شده بود و جایگزینی با طول استاندارد مناسب نخواهد بود.، یا کابل نیاز به گسترش دارد و هیچ تمدید از پیش جمع آوری شده در طول مناسب در دسترس نیست.
برای همه این شرایط، 6FX2003-0SA17 پایان کانکتور را فراهم می کند، مجموعه کانکتور مرد 17 قطبی که با سوکت سمت موتور یا سمت درایو اتصال کابل سیگنال جفت می شود.
این کیت شامل خانه اتصال، دو اندازه از تماس های پین برای انطباق با محدوده سیم سنج موجود در کابل های سیگنال MOTION-CONNECT،و دو قطب کشش کابل که قطر بیرونی کابل را از 6 پوشش می دهند.5ميلي متر تا 13ميلي متر
با استفاده از این کیت و کابل مناسب (از محدوده کابل های MOTION-CONNECT یا معادل آن) ، مهندس یک کابل جایگزین را با طول دقیق مورد نیاز نصب می سازد.
| پارامتر | ارزش |
|---|---|
| شمارش قطب | 17 |
| نوع اتصال | رشته نر (نار خارجی) |
| نوع تماس | پین (پین) |
| تماس های پین (کوچکی) | ۱۲ × ۰٫۰۸ ۰٫۲۲ میلی متر |
| تماس های پین (بزرگ) | 17 × 0.20 ≈ 0.56mm2 |
| پایان دادن به کابل 1 | 6قطر بیرونی.5~10mm |
| پایان دادن به کابل 2 | 10قطر بیرونی.13mm |
| محتوای بسته بندی | یک کیت کامل |
| منشاء | اسلوواکی |
| وضعیت | فعال |
برنامه MOTION-CONNECT زیمنس کل اکوسیستم کابل و کانکتور را برای محرک های servo و نصب CNC پوشش می دهد.
The 6FX2003 series within MOTION-CONNECT is specifically the signal connector (Signalstecker) family — circular connectors for signal cables as opposed to power connectors for motor power cables (which belong to separate series).
پیکربندی 17 قطبی از 6FX2003-0SA17 با تعداد پین های انواع اتصال دهنده های خاص مورد استفاده در بازخورد رمزگذاری کننده، ترکیب رمزگذاری کننده / ترمز،و سایر کاربردهای کابل های چند سیگنال بر روی سیستم های سرو SINUMERIK و SINAMICS.
17 قطب 6FX2003-0SA17 شامل چندین رسانای سیگنال است که یک کابل بازخورد کامل سرو موتور به طور معمول حمل می شود: A، B،و N (مرجع) جفت کانال برای بازخورد افزایشی کدگر (6 سیم)، منبع انکودر (+5V یا +15V و سیم های زمین 2 سیم) ، یک مرجع صفر ولت، سنسور حرارتی برای حفاظت از بیش از حد درجه حرارت موتور (2 سیم) ،و سیگنال های ترمز پارکینگ (۲ سیم) ️ اضافه کردن سریع به یک شمارش که در یک کانکتور 17-قطب قرار می گیرد.
اختصاص دقیق پین بستگی به ترکیبی خاص موتور و محرک دارد و در مستندات کابل SINUMERIK/SINAMICS برای هر برنامه تعریف شده است.
کیت 6FX2003-0SA17 شامل تماس های پین در دو محدوده گج سیم است که یک ضرورت عملی است زیرا کابل های سیگنال سرو در تقاطع قطعی هدایت کننده یکنواخت نیستند:
0.08 ۰٫۲۲ میلیمتر2 تماس (12 قطعه):این تماس های نازک، هادی های نازک را مدیریت می کنند. به طور معمول جفت های سیگنال برای کانال های رمزگذاری A / B / N، خطوط داده های رمزگذاری سریالی و سیگنال های سنسور حرارتی. در یک کابل سیگنال جفت پیچیده محافظت شده،قطعات متقاطع هادی های فردی اغلب در محدوده 0 قرار می گیرند..08 ۰٫۱۴ میلیمتر
با استفاده از تماس های کوچک با هادی های بزرگتر، یا تماس های بزرگ با هادی های کوچک،تولید می کند crimps غیر قابل اعتماد است که در زیر ارتعاش و چرخه حرارتی از محیط ماشین ابزار شکست.
0.20 ۰٫۵۶ میلیمتر ۲ تماس (17 قطعه):تماس های بزرگتر برای هدایت کننده های سنگین تر جای می گیرند √ سیم های تغذیه انکودر (که ممکن است 0.25 √ 0.35mm2 باشد تا کاهش ولتاژ تغذیه را در طول کابل محدود کند) ، سیم های تغذیه ترمز ،و سایر هادی هایی که جریان های کوچک را در مسافت های طولانی تر حمل می کنند که بخش قطعی کمی بزرگتر قابلیت اطمینان را بهبود می بخشد.
منبع دو تماس به یک کیت اجازه می دهد تا طیف وسیعی از انواع کابل ها را در سراسر خانواده کابل های سیگنال MOTION-CONNECT بدون نیاز به کیت های اتصال جداگانه برای اندازه گیری سیم های مختلف ارائه دهد.
گنجاندن دو پایانی برای کاهش فشرده سازی کابل (6.5 × 10mm و 10.1 × 13mm محدوده قطر بیرونی) منعکس کننده تنوع کابل های سیگنال MOTION-CONNECT از نظر قطر بیرونی است:
کابل های سیگنال نازک تر (فقط بازخورد رمزگذاری کننده، بدون ترمز یا هادی های حرارتی) به طور معمول قطر بیرونی در محدوده 6.5 × 9mm دارند.
کابل های ترکیبی (انکودر + ترمز + حرارتی در یک ژاکت) و کابل هایی با هادی های اضافی یا محافظ سنگین تر ممکن است به قطر بیرونی 1013mm برسد.
داشتن هر دو کشش کش در کیت به این معنی است که مهندس در زمان مونتاژ، انتهای مناسب برای کابل خاص را انتخاب می کند.بجای اینکه قبل از شروع تعمیر، یک قطعه لوازم جانبی جداگانه سفارش دهید..
سوال1: آیا 6FX2003-0SA17 یک کیت مونتاژ در میدان است یا یک کانکتور تمام شده؟
این یک کیت مونتاژ در زمینه است که اجزای مونتاژ یک کانکتور را شامل می شود، نه یک کانکتور آماده برای استفاده. مهندس از محفظه، تماس های پین،و تخفیف تنش برای ساخت کانکتور در انتهای کابل.
این نیاز به ابزار پیچ مناسب برای اندازه تماس پین خاص (0.08 ۰.۲۲mm2 و 0.20 ۰.۵۶mm2) ، دانش مونتاژ کانکتور،و آشنایی با تخصیص پین خاص برای برنامه.
برای مهندسی که به طور منظم کابل های خود را جمع آوری می کنند، کیت ساده است. برای استفاده گاه به گاه، کاتالوگ کابل های از پیش جمع آوری شده زیمنس (کابل های سری 6FX2 و 6FX5)جایگزین های آزمایش شده.
س2: برای تماس های پین در این کیت چه ابزاری مورد نیاز است؟
مستندات Siemens MOTION-CONNECT ابزار مناسب برای هر اندازه تماس را مشخص می کند.
برای تماس ها در محدوده 0.08 ≈ 0.22mm2یک ابزار precision crimp با اندازه درست die برای هندسه تماس خاص مورد نیاز است .
برای تماس های 0.20 × 0.56mm2، یک قالب سازگار در یک ابزار استاندارد صنعت، طیف گسترده تری را اداره می کند.
شماره های کاتالوگ ابزار خاص در اسناد مونتاژ کابل MOTION-CONNECT زیمنس ذکر شده است.
سوال 3: این کانکتور 17 قطبی در سمت موتور یا سمت محرک کابل کجا استفاده می شود؟
6FX2003-0SA17 پیکربندی پین نخ نر (خروجی،تماس های پین) به طور معمول مربوط به کانکتور است که با اتصال سوکت زنانه در موتور یا تقویت کننده درایو مطابقت دارداسناد سیستم SINUMERIK و SINAMICS جنس و نوع رشته اتصال را برای هر رابط موتور و محرک ارائه می دهد.
مجموعه 6FX2003 به عنوان یک کل، پیکربندی های مختلف کانکتور را پوشش می دهد؛ رشته و جهت گیری پین -0SA17 با رابط های بازخورد موتور خاص مطابقت دارد.
کانکتور کابل جفت گیری (با تماس های سوکت) متعلق به سری 6FX2003 با نام سوکت / کوپلر است.
سوال 4: آیا این کانکتور می تواند با موتورها و محرک های غیر سیمنز استفاده شود یا فقط در اکوسیستم Siemens SINUMERIK/SINAMICS؟
فرمت فیزیکی کانکتور یک کانکتور دایره ای 17 قطبی با نوع رشته خاص یک فرمت کانکتور صنعتی استاندارد است.
اگر یک موتور یا درایو غیر سیمنز از همان رابط اتصال فیزیکی استفاده کند (مانند نوع رشته، همان تعداد قطب، همان طرح تماس) ، 6FX2003-0SA17 از نظر مکانیکی سازگار است.
با این حال، اختصاص پین برای تجهیزات غیر سیمنز باید از مستندات آن تجهیزات و سازگاری سیگنال (سطح ولتاژ،انواع سیگنال) باید به صورت مستقل بررسی شوند..
در اکوسیستم زیمنس، رابط های اتصال و اختصاص پین به طور کامل در مستندات سیستم MOTION-CONNECT و SINUMERIK مستند شده است.
س5: کیت حاوی 17 تماس پین در یک محدوده و 12 در محدوده دیگر است ¢ آیا این بدان معنی است که همه 17 قطب از اندازه تماس یکسان استفاده نمی کنند؟
درست است. محفظه ی 17 قطبی حداکثر 17 تماس را در بر می گیرد، اما یک برنامه کابل خاص ممکن است از اندازه های تماس های مختلف در قطب های مختلف بسته به اندازه گیری هادی استفاده کند.
کیت 12 تماس برای هادی های نازک (0.08 ¥ 0.22mm2) و 17 تماس برای هادی های متوسط (0.20 ¥ 0.56mm2) فراهم می کند ،پوشش جمعیت تماس ها در یک کابل سیگنال معمولی MOTION-CONNECT بدون نیاز به مهندس برای مرتب کردن تماس ها.
در هر مجموعه داده شده، مهندس اندازه مناسب تماس را برای هر هدایت کننده جداگانه انتخاب می کند،با استفاده از تماس های کوچک برای جفت های سیگنال رمزگذاری و تماس های بزرگتر برای هادی های تغذیه و ترمز .
