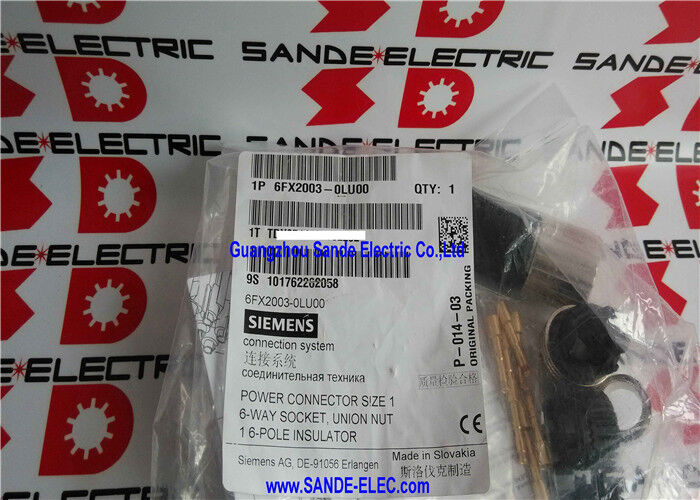

رابط برق 6FX2003-OLU00 6FX2 003-OLU00 6FX2OO3-OLUOO

زیمنس 6FX2003-0LU00 | کانکتور برق MOTION-CONNECT — سوکت ۶ پین سایز ۱ با درپوش پیچی

شماره قطعه: 6FX2003-0LU00

ارجاع متقابل: 6FX20030LU00

سازنده: زیمنس AG (آلمان)

نوع محصول: کانکتور برق — کیت سوکت برای کابل موتور درایو سروو

سری محصول: MOTION-CONNECT

اتصال درایوها به موتورها

6FX2003-0LU00 سوکت کانکتور برق ۶ پین سایز ۱ از سری MOTION-CONNECT زیمنس است — کانکتور جفت‌شونده که برای خاتمه دادن به کابل برق که بین آمپلی‌فایر درایو سروو و موتور سروو AC قرار دارد، استفاده می‌شود. این یک قطعه خاتمه میدانی است: مهندس این کانکتور را روی انتهای بریده شده کابل موتور مونتاژ می‌کند و پلاگ را ایجاد می‌کند که در سوکت ورودی برق موتور قرار می‌گیرد.

محتویات کیت یک راه حل خاتمه کامل را در یک قطعه ارائه می‌دهد: محفظه عایق ۶ پین، هشت کنتاکت سوکت با رتبه ۱ تا ۲.۵ میلی‌متر مربع برای هادی‌ها، و دو گیره مهار کابل که محدوده‌های قطر خارجی ۷.۵ تا ۱۲ میلی‌متر و ۹ تا ۱۵ میلی‌متر را پوشش می‌دهند. درپوش پیچی پس از سیم‌کشی روی عایق قفل می‌شود و مونتاژ را آب‌بندی کرده و نیروی مهار مهار کابل را فراهم می‌کند.

در سیستم‌های درایو SINUMERIK و SINAMICS زیمنس، سیستم کابل برق MOTION-CONNECT از کانکتورهای استاندارد شده برای امکان مونتاژ ماژولار کابل استفاده می‌کند. اندازه کانکتور — سایز ۱ — با رتبه جریان کابل و کلاس توان موتور مطابقت دارد. سایز ۱ محدوده توان پایین تا متوسط را پوشش می‌دهد؛ موتورهای با توان بالاتر از کانکتورهای سایز ۲ یا ۳ استفاده می‌کنند.

مشخصات کلیدی

سوالات متداول

س۱: یک کانکتور برق موتور ۶ پین چند هادی را حمل می‌کند؟

کانکتور ۶ پین هادی‌های فاز موتور (U, V, W)، هادی زمین حفاظتی (PE) و دو هادی ترمز (در صورت داشتن ترمز الکترومغناطیسی توسط موتور) را حمل می‌کند. هشت کنتاکت سوکت این اتصالات را در خود جای می‌دهند، با موقعیت‌های استفاده نشده در انواع موتور ترمزدار یا بدون ترمز باز می‌مانند.

س۲: محدوده خاتمه کابل، قطرهای خارجی ۷.۵ تا ۱۲ میلی‌متر و ۹ تا ۱۵ میلی‌متر را پوشش می‌دهد. کدام برای کدام کابل اعمال می‌شود؟

دو ورودی خاتمه کابل برای دو محدوده قطر خارجی کابل متفاوت در همان مونتاژ کانکتور هستند — یک گیره کابل موتور را در خود جای می‌دهد (معمولاً روکش خارجی کلی کابل برق، که بسته به نوع کابل متفاوت است) و دیگری یک نوع کابل متفاوت را در خود جای می‌دهد. گیره‌ای را انتخاب کنید که با قطر خارجی کابل در حال خاتمه مطابقت داشته باشد.

س۳: آیا 6FX2003-0LU00 را می‌توان بدون ابزار خاص مونتاژ کرد؟

بله. کنتاکت‌های نوع پیچی فقط به یک پیچ‌گوشتی استاندارد شکاف‌دار یا فیلیپس و یک سیم‌لخت‌کن نیاز دارند. گیره خارجی کابل از یک بست پیچی استاندارد استفاده می‌کند. نیازی به ابزار پرس نیست. دستورالعمل‌های مونتاژ MOTION-CONNECT زیمنس طول لخت‌سازی هادی و گشتاورهای پیچ را برای خاتمه صحیح مشخص می‌کنند.

س۴: کدام سری موتورهای سروو زیمنس با کانکتور سایز ۱ سازگار هستند؟

کانکتور سایز ۱ با موتورهای سروو سازگار با SINUMERIK و SINAMICS در کلاس توان پایین تا متوسط استفاده می‌شود. سری موتورهایی که معمولاً از سایز ۱ استفاده می‌کنند شامل 1FK7، 1FT7 و سری‌های مرتبط در محدوده توانی که توسط هادی‌های ۱ تا ۲.۵ میلی‌متر مربع سرویس داده می‌شود، هستند. اندازه کانکتور را از تعیین ترمینال موتور یا مستندات سفارش کابل MOTION-CONNECT برای مدل موتور خاص تأیید کنید.

س۵: آیا کانکتور 6FX2003-0LU00 در صورت خاتمه مجدد کابل قابل استفاده مجدد است؟

کنتاکت‌های سوکت از نوع پیچی هستند و امکان جدا کردن و دوباره وصل کردن کابل را فراهم می‌کنند. با این حال، زیمنس توصیه می‌کند در صورت بیش از حد سفت شدن هادی یا آسیب دیدن عایق در نقطه لخت‌سازی، کنتاکت‌ها تعویض شوند. محفظه عایق تا زمانی که آسیب ندیده باشد، قابل استفاده مجدد است. برای اتصالات درایو حیاتی، تعویض کل کیت کانکتور در هنگام خاتمه مجدد، ایمن‌ترین روش است.
