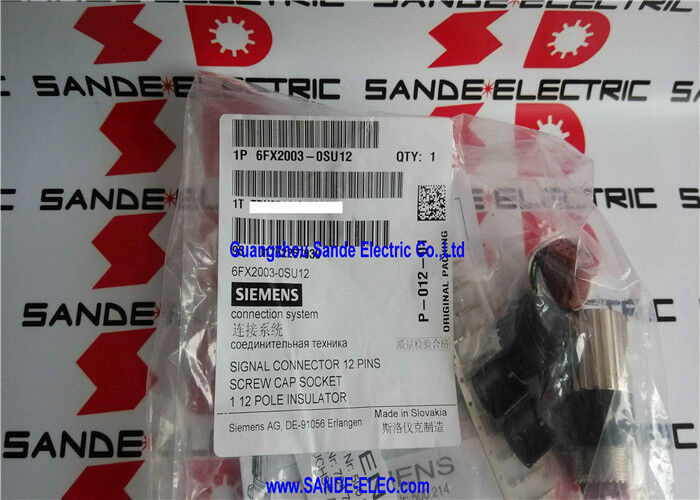

سیگنال زیمنس PLC کانکتور 12 پین 12 قطب عایق 6FX2003-0SU12

سیمنز 6FX2003-0SU12 اتصال سیگنال

مرور کلی

در6FX2003-0SU12یککانکتور سیگنال 12 قطبیبه عنوان یکسوکت مغز اتحادیهمجموعه اتصال دهنده. اطلاعات محصول زیمنس آن را باعایق 1 × 12 قطبی,12 تماس برای هادی های 0.08 × 0.22 mm2,۱۲ تماس برای هادی های 0.20 ۰٫۵۶ mm2ودو قطره کابل برای قطر کابل 6.5 تا 10 میلی متر و 10.1 تا 13 میلی متر، بسته بندی شده به عنوان1 واحد.

این باعث می شود که آن را به جای یک قطعه الکترونیکی فعال، یک مجموعه کانکتور برای پایان دادن به کابل سیگنال باشد.

این نوع کانکتور در هر جایی که ساختار اصلی کابل سیگنال باید حفظ شود، مناسب است.

در سیستم های حرکت و کنترل، کانکتور اغلب نقطه ای است که اندازه هادی، قطر کابل و مونتاژ قابل استفاده باید دقیقاً با سخت افزار اصلی مطابقت داشته باشد.استفاده از مجموعه اتصال صحیح کمک می کند تا مناسب کابل مورد نظر و سازگاری ترمینال بدون تغییر فرمت اتصال سمت سیگنال حفظ شود.

داده های فنی

ارزش کاربرد

این کانکتور میخورهمونتاژ کابل سیگنال، تعویض کمربند کنترل حرکت، کار کابل مربوط به کدگذاری یا بازخورد و خدمات کلی کابل کنترل زیمنسکه در آن خانواده اصلی کانکتور باید حفظ شود. از آنجا که بسته شامل هر دو گروه اندازه تماس و هر دو محدوده پایانی کابل است،از بازسازی کابل های عملی بدون مخلوط کردن قطعات اتصال ناپذیر پشتیبانی می کند.

در کارهای سرویس، تطبیق دقیق کانکتورها مهم است زیرا یک مجموعه کابل باید به طور مکانیکی و همچنین الکتریکی متناسب باشد.محدوده اندازه هادی و قطر کابل نیز باید با کابل به پایان برسد..

این مجموعه کانکتورها به طور مستقیم در محتوای عرضه شده به این الزامات پاسخ می دهد.

یادداشت های انتخاب

نکات کلیدی این است کهطرح ۱۲ قطبی،پیکربندی مغز اتحادیه به سبک سوکت،دو محدوده اندازه سیم، ودو محدوده قطر کابل پشتیبانی شده.

این جزئیات تعیین می کند که آیا کانکتور می تواند به درستی بر روی کابل موجود قرار گیرد و آیا با ساختار اتصال اصلی مطابقت دارد.

سوالات عمومی

سوال1: دقیقاً 6FX2003-0SU12 چیست؟
این یکمجموعه اتصال سیگنال سیمنز 12 قطبیدرسوکت مغز اتحادیهسبک.

زیمنس آن را با یک عایق ، دو گروه اندازه تماس و دو محدوده پایانی کابل لیست می کند ، بنابراین برای مونتاژ پای کابل یا جایگزینی کانکتور نه فقط به عنوان یک محفظه گشاده طراحی شده است.

س2: آیا این یک ماژول فعال است یا فقط یک مجموعه اتصال دهنده؟
این یکمجموعه اتصال دهندهتوضیحات محصول منتشر شده شامل بدن سوکت، عایق، تماس ها و پایانه های کابل است.

آن به عنوان یک ماژول PLC، رابط سنسور یا قطعات الکترونیک در خود کار نمی کند.

س3: چرا دو گروه با اندازه تماس وجود دارد؟
چون کانکتور از دو محدوده قطعه کشنده هدایت کننده پشتیبانی می کند:0.08 ۰٫۲۲ میلی مترو0.20 ۰٫۵۶ میلی متر.

این در مونتاژ کابل اهمیت دارد، زیرا تماس باید با اندازه سیم برای پیچ درست و کیفیت اتصال پایدار طولانی مدت مطابقت داشته باشد.

سوال 4: چرا محدوده پایانی کابل مهم است؟
پایانه های کابل تعیین می کنند که کدام قطر های بیرونی کابل می توانند به درستی متصل شوند.

لیست های زیمنس6.5 تا 10 میلی مترو10.1 تا 13 میلی مترکه کمک می کند تا اطمینان حاصل شود که کابل به طور محکم نگه داشته می شود و پایان مکانیکی بعد از مونتاژ پایدار است.

س5: قبل از سفارش چه چیزی باید بررسی شود؟
کد وصل کننده نصب شده را بررسی کنید، تایید کنید که سیستم نیاز به یککانکتور 12 قطبی، بررسيقطعه قطعی سیم، و مطمئن شوید که قطر کابل در یکی از محدوده های پایانی ذکر شده قرار می گیرد.

این ها نکات کلیدی برای مناسب شدن درست مونتاژ هستند.
