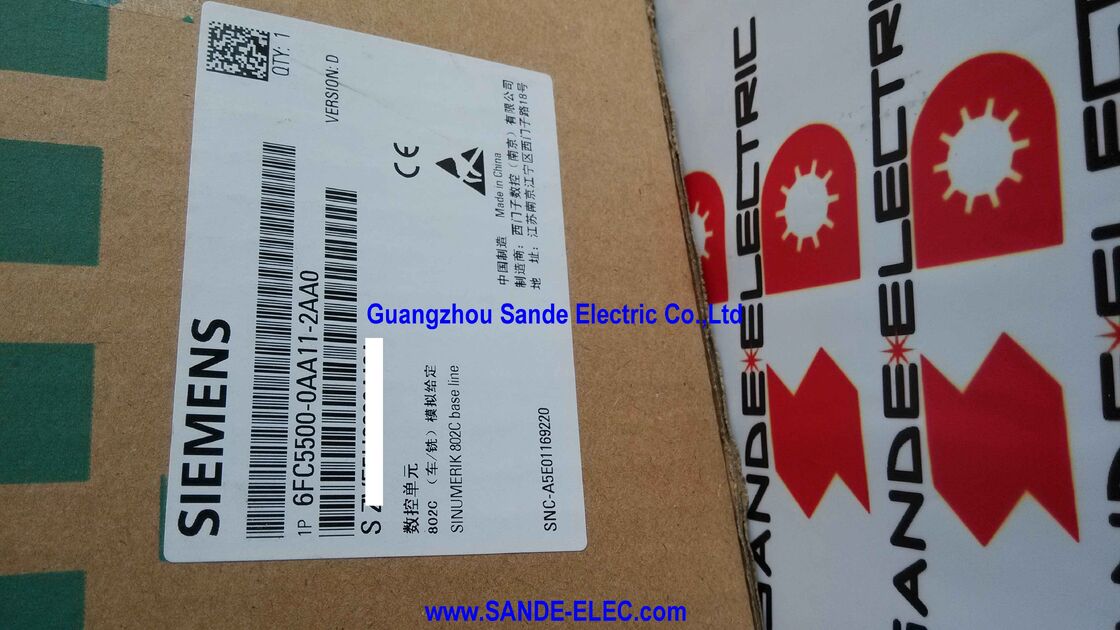

زیمنس 6FC5500-0AA11-2AA0 | SINUMERIK 802C Base Line — بسته پایه کامل CNC، 3 درایو آنالوگ + 1 اسپیندل، 48/16 ورودی/خروجی دیجیتال، پنل اپراتور + MCP، جعبه ابزار و دفترچه ثبت وقایع
مرور کلی
بسته پایه زیمنس 6FC5500-0AA11-2AA0 SINUMERIK 802C Base Line است — ورود زیمنس به پایینترین بخش بازار CNC، طراحی شده برای ارائه کنترل واقعی CNC به سادهترین کاربردهای ماشین ابزار بدون هزینه یا پیچیدگی پلتفرمهای بالاتر SINUMERIK.
پسوند "2AA0" این نسخه را به عنوان نسخه بازار چین 802C Base Line شناسایی میکند، در حالی که عملکرد و محتوا با نسخه جهانی -1AA0 یکسان است.
همه آنچه یک ماشین ابزار برای کار به عنوان یک سیستم CNC نیاز دارد در این بسته موجود است.
کنترل پنل اپراتور، پردازنده CNC، PLC، نمایشگر، صفحه کلید و پنل کنترل ماشین را در یک مجموعه فشرده ادغام میکند — هیچ رک جداگانه، مانیتور جداگانه، یا واحد کنترل جداگانه برای نصب و سیمکشی وجود ندارد.
ماژول ورودی/خروجی جانبی، 48 ورودی دیجیتال و 16 خروجی دیجیتال را که سنسورها، سوئیچهای حد، سلونوئیدها و کنتاکتورهای موتور ماشین را به CNC متصل میکنند، مدیریت میکند.
سیدی جعبه ابزار حاوی نرمافزار راهاندازی و مستندات است. دفترچه ثبت وقایع تاریخچه پیکربندی سیستم را ردیابی میکند.
موقعیت "Base Line" در سلسله مراتب محصول SINUMERIK عمدی است: این سیستم کنترل برای ماشینهایی است که به قابلیت CNC نیاز دارند اما نمیتوانند سرمایهگذاری در پلتفرمهای 808D، 828D یا بالاتر را توجیه کنند.
یک کارگاه کوچک که یک تراش دستی را به CNC تبدیل میکند، یک مرکز آموزش فنی و حرفهای که دانشجویان را با اولین ماشین CNC خود تجهیز میکند، یک سازنده ماشین که بازارهای رقابتی از نظر هزینه را هدف قرار میدهد — اینها سناریوهایی هستند که 802C Base Line در آنها منطقی است.
مشخصات کلیدی
| پارامتر |
مقدار |
| محتویات بسته |
OPC+MCP، 48/16 ورودی/خروجی دیجیتال، جعبه ابزار، دفترچه ثبت وقایع |
| محورهای درایو |
تا 3 آنالوگ (±10V) |
| اسپیندل |
1 آنالوگ |
| انواع انکودر |
TTL / Resolver |
| برنامهنویسی |
DIN 66025 (G-code) |
| انواع ماشین |
تراشکاری + فرزکاری |
| بازار |
چین (پسوند 2AA0) |
| وضعیت |
منسوخ شده |
رابط درایو آنالوگ — سازگاری گسترده در برنامههای بهروزرسانی
خروجی مرجع سرعت آنالوگ ±10 ولت 802C Base Line برای هر محور، زبان جهانی سیستمهای درایو سروو از دهه 1970 تا 2000 است. هر تقویتکننده سروو آنالوگ از زیمنس، Indramat، Fanuc، ELMO و دهها سازنده دیگر به ±10V پاسخ میدهد — ولتاژ خروجی CNC مرجع سرعت درایو را فرمان میدهد و انکودر نصب شده روی موتور موقعیت واقعی را به CNC گزارش میدهد.
این معماری رابط آنالوگ دلیل اثربخشی 802C Base Line در بازار بهروزرسانی است.
یک تراش دستی ساخته شده در دهه 1980 با موتورهای درایو معمولی را میتوان با افزودن موتورهای سروو با انکودرهای TTL، اتصال آنها به یک تقویتکننده درایو SIMODRIVE Base Line (یا درایو سروو آنالوگ معادل) و سیمکشی 802C Base Line به عنوان کنترلر CNC، به کنترل CNC ارتقا داد.
ماشین از اجرای کامل برنامه NC، کنترل چرخه خودکار و دقت موقعیت — با کسری از هزینه تعویض کامل ماشین، بهرهمند میشود.
سازگاری با انکودرهای TTL (سیگنالهای افزایشی A/B/Z) و رزولورها (سنسورهای سینوس/کسینوس آنالوگ) انتخاب سختافزار را حتی بیشتر گسترش میدهد.
رزولورها ذاتاً قوی و مقاوم در برابر آلودگی هستند و اغلب در محیطهای کارگاهی با مایع خنککننده و تراشه ترجیح داده میشوند. انکودرهای TTL به طور گسترده در دسترس و تثبیت شده هستند. هر دو مستقیماً به ورودیهای بازخورد 802C Base Line متصل میشوند.
برنامهنویسی DIN و حالت ماشین دستی
802C Base Line برنامههای نوشته شده در DIN 66025 را اجرا میکند — استاندارد ملی آلمان (اساساً مشابه ISO 6983) که زبان برنامهنویسی G-code و M-code مورد استفاده در تقریباً تمام ماشینهای ابزار CNC در سراسر جهان را تعریف میکند.
یک برنامهنویس که روی هر CNC زیمنس دیگر، یا روی Fanuc، Mitsubishi، یا اکثر پلتفرمهای اصلی CNC دیگر آموزش دیده است، از قبل اصول اولیه DIN 66025 را میداند. G00 برای حرکت سریع، G01 برای تغذیه خطی، G02/G03 برای درونیابی دایرهای، M03/M04/M05 برای کنترل اسپیندل — اینها جهانی هستند.
فراتر از اجرای استاندارد G-code، 802C Base Line یک رابط کاربری "ماشین دستی" را ارائه میدهد که به طور خاص برای ماشینهای تراشکاری طراحی شده است.
در این حالت، کنترل به اپراتور اجازه میدهد تا محورها را به صورت دستی با چرخ دستی هدایت کند در حالی که CNC موقعیت را ردیابی میکند، به طور یکپارچه بین عملیات معمولی و اجرای چرخه NC بدون تغییر تنظیمات ماشین جابجا شود، و چرخههای از پیش برنامهریزی شده (تراشکاری، سوراخکاری، برش نخ) را که توسط انتخاب کلیدهای نرم ساده به جای برنامههای کامل NC فعال میشوند، اجرا کند.
این حالت عملیات دوگانه — ماشین CNC و ماشین معمولی در یک کنترل — به ویژه در کارگاههای تولید دستهای کوچک که بیشتر کارها معمولی است اما قطعات پیچیده گاه به گاه به دقت CNC نیاز دارند، ارزشمند است.
48/16 ورودی/خروجی دیجیتال — دامنه ادغام ماشین
48 ورودی دیجیتال و 16 خروجی دیجیتال ماژول جانبی 802C Base Line، رابط باینری کامل بین CNC و سیستمهای مکانیکی و الکتریکی ماشین ابزار را مدیریت میکنند:
48 ورودی شامل: سوئیچهای نقطه مرجع برای تمام محورها (بازگرداندن ماشین به موقعیت شناخته شده در هنگام راهاندازی)، سوئیچهای حد سفر (هم محدودیتهای سختافزاری و هم ورودیهای نظارت بر حد نرمافزاری)، سنسور جهتگیری اسپیندل (برای موقعیتیابی تعویض ابزار)، نظارت بر سطح و فشار مایع خنککننده، قفل درب و نظارت بر محافظ، سنسورهای گیره نگهدارنده ابزار، و ورودیهای پنل اپراتور فراتر از آنچه مستقیماً توسط MCP مدیریت میشود.
16 خروجی فرمان میدهند: کنتاکتور پمپ مایع خنککننده، عملگرهای تعویض ابزار، ترمز اسپیندل، سلونوئیدهای تعویض دنده، چراغهای نشانگر و دستگاههای هشدار دهنده.
برای ماشینهایی که به ورودی/خروجی اضافی فراتر از 48/16 پایه نیاز دارند، گسترش از طریق پنلهای رله خارجی یا دستگاههای ورودی/خروجی اضافی متصل از طریق رابطهای سریال موجود، گزینهای در معماری کلی سیستم است.
سوالات متداول
س1: تفاوت بین 6FC5500-0AA11-2AA0 (چین) و 6FC5500-0AA11-1AA0 (جهانی) چیست؟
پسوند -2AA0 نسخه بازار داخلی چین بسته پایه SINUMERIK 802C Base Line را مشخص میکند.
محتوای عملکردی — سختافزار، نرمافزار، ماژول ورودی/خروجی، جعبه ابزار، دفترچه ثبت وقایع — بین دو نسخه یکسان است.
تمایز در سیستم سفارشگذاری و توزیع منطقهای زیمنس است: نسخه -2AA0 از طریق کانالهای توزیع زیمنس در چین فروخته میشود و برای بازار چین تأیید شده و سازگار شده است.
برای تهیه در چین، -2AA0 شماره سفارش مناسب است؛ برای تهیه بینالمللی، از -1AA0 استفاده میشود. هر دو نوع با همان مستندات و منابع پشتیبانی فنی سازگار هستند.
س2: حداکثر تعداد بلوکهای برنامه قطعه (مراحل NC) که 802C Base Line میتواند ذخیره کند چقدر است؟
ذخیرهسازی برنامه NC 802C Base Line عمداً برای برنامههای ساده و کمپیچیدگی متناسب با موقعیت آن در بازار ماشین ابزار اندازهگیری شده است.
ظرفیت ذخیرهسازی دقیق در مستندات سیستم SINUMERIK 802C Base Line تعریف شده است که حافظه غیرفرار موجود برای برنامههای قطعه را مشخص میکند.
برنامههای چرخههای تراشکاری معمولی و کانتورهای فرزکاری در محدوده کاربرد مورد نظر این کنترل — تراشکاری شفت ساده، فرزکاری سطحی، الگوهای سوراخکاری — معمولاً فقط به چند صد بلوک نیاز دارند که به خوبی در حافظه موجود قرار میگیرند.
برای کاربردهایی که به برنامههای بسیار بزرگ (کانتورهای پیچیده تولید شده توسط CAM) نیاز دارند، موقعیت 802C Base Line نشان میدهد که برنامهها باید تقسیم شوند یا نوع ماشین دوباره در نظر گرفته شود.
س3: آیا 802C Base Line میتواند محور چهارم را کنترل کند — به عنوان مثال، یک میز گردان روی ماشین فرز؟
802C Base Line استاندارد تا سه محور تغذیه و یک اسپیندل را پشتیبانی میکند.
هیچ گزینه نرمافزاری برای محور چهارم در این نسل کنترل وجود ندارد، برخلاف SINUMERIK 808D که گزینه محور اضافی را ارائه میدهد.
اگر یک برنامه فرزکاری به محور چهارم نیاز دارد، انتخاب مناسب 808D نسخه فرزکاری با گزینه نرمافزار محور اضافی، یا یک کنترل SINUMERIK سطح بالاتر است.
802C Base Line اساساً یک کنترلکننده سه محور تغذیه است.
س4: آیا جعبه ابزار موجود در بسته با ویندوز 10 و سیستمعاملهای فعلی کامپیوتر سازگار است؟
نرمافزار جعبه ابزار SINUMERIK 802C Base Line در دوران ویندوز XP/2000 توسعه یافته است.
سازگاری با ویندوز 10 و سیستمعاملهای جدیدتر ممکن است محدود باشد یا نیاز به تنظیمات حالت سازگاری داشته باشد.
برای راهاندازی و پارامترسازی سیستمهای 802C Base Line با استفاده از کامپیوترهای فعلی، بررسی پشتیبانی آنلاین صنعت زیمنس برای آخرین نسخه جعبه ابزار و یادداشتهای سازگاری ویندوز آن توصیه میشود.
بسیاری از مهندسان نگهداری یک لپتاپ قدیمی اختصاصی با ویندوز XP یا ویندوز 7 را به طور خاص برای کارهای سری SINUMERIK 802 قدیمی حفظ میکنند.
س5: کدام درایوها به طور خاص برای کار با 802C Base Line طراحی شدهاند؟
خانواده درایو SIMODRIVE Base Line شریک درایو زیمنس است که به طور خاص برای 802C Base Line طراحی شده است — یک درایو سروو آنالوگ با بهینهسازی هزینه که از همان رابط نقطه تنظیم ±10V با بازخورد انکودر TTL که 802C Base Line خروجی میدهد، استفاده میکند.
SIMODRIVE Base Line عملکرد مطابق (گشتاور، محدوده سرعت، پاسخ دینامیکی) مناسب برای کلاس ماشین ابزار که 802C Base Line کنترل میکند را فراهم میکند.
درایوهای سروو آنالوگ شخص ثالث با ورودی ±10V و بازخورد انکودر TTL نیز سازگار هستند، به شرطی که محدوده عملکرد درایو و مشخصات رابط انکودر با الزامات 802C Base Line برای محور ماشین خاص تأیید شوند.
