| محل منبع | چین |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6FC5370-1AM00-0AA0 |

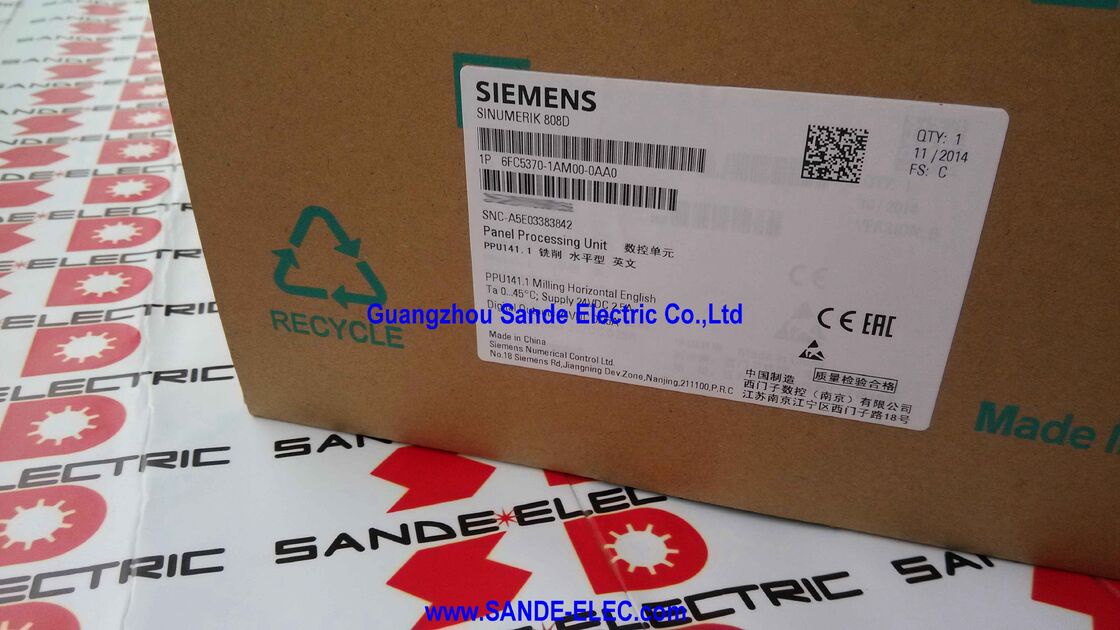

درزیمنس 6FC5370-1AM00-0AA0این مدل PPU141.1 برای SINUMERIK 808D است. پلتفرم کنترل CNC سطح ابتدایی زیمنس است که توانایی CNC حرفه ای را برای کاربردهای ابزار ماشین حساس به هزینه ارائه می دهد.
مفهوم PPU (وحد پردازش پانل) کنترل کننده CNC، صفحه نمایش اپراتور، صفحه کلید ماشین و رابط I / O را به یک واحد فشرده که مستقیماً در پانل ابزار ماشین نصب می شود، بسته بندی می کند.
هیچ کامپیوتر CNC جداگانه ای در قفسه نصب نشده است، هیچ واحد نمایش HMI جداگانه ای وجود ندارد PPU141.1 یک واحد CNC کامل است، صورت جلو و همه چیز.
در سلسله مراتب خانواده SINUMERIK ، 808D در پیچیدگی و قیمت زیر سیستم عامل های 828D و 840D sl قرار دارد ، اما زبان برنامه نویسی اساسی SINUMERIK و ساختار G-code را به اشتراک می گذارد.
یک اپراتور آشنا با برنامه نویسی 828D یا 840D بدون نیاز به آموزش جداگانه در یک گویش کد G متفاوت با 808D کار می کند. A machine builder who designs for the 808D writes part programs and machine cycles using the same DIN 66025 / ISO 6983 programming conventions that apply across the SINUMERIK range — a significant practical advantage when machine builders serve customers who use multiple Siemens CNC platforms across their production facilities.
نوع فرش (-AM در شماره سری) برای مراکز ماشینکاری و ماشین های فرش تنظیم شده است که شامل پیکربندی استاندارد مرکز ماشینکاری عمودی است.
نوع پیچ (-AT) پشتیبانی از دو محور تغذیه و یک اسپندل برای کاربردهای چرخ دار.
این تمایز در پیکربندی نرم افزاری پیش بارگذاری شده PPU اجرا می شود، نه در سخت افزار ̇ همان سخت افزار PPU141.1 یا ساخت نرم افزاری فرش یا چرخش را اجرا می کند،بسته به پسوند شماره سفارش.
| پارامتر | ارزش |
|---|---|
| انواع CNC | آسیاب کردن (3 محور تغذیه + 1 پیچ) |
| تخته های تغذیه | تا 3 (X، Y، Z) |
| اسپیندل | 1 کانال |
| رابط درایو | SINAMICS V60 / شخص ثالث |
| ورودی های دیجیتال | بانک های 3 × 24 ولت DC (X100 X102) |
| خروجی های دیجیتال | 2 × بانک ها (X200، X201) |
| DO رتبه بندی فعلی | 250mA در هر کانال |
| چرخ های دستی | 2 (X10) |
| رابط سریال | RS232 (X2) |
| عرضه | 24 ولت DC |
| وزن | 4.1 کیلوگرم |
| زبان | انگلیسی |
| وضعیت | داروی فعال |
سیستم کنترل SINUMERIK 808D به سه جزء اصلی که با هم کار می کنند، ساختار یافته است:
PPU141.1 (این واحد):حاوی پردازنده NC (کنترول عددی) ، PLC، خروجی های setpoint درایو، ورودی های encoder و تمام رابط های I/O ماشین است.چهره جلو PPU نمایشگر اپراتور و صفحه کلید CNC را ارائه می دهد.
مهندس محورهای ماشین را راه اندازی می کند، داده های ماشین را وارد می کند و برنامه های قطعات را از طریق رابط PPU می نویسد.
MCP (دسته کنترل ماشین، 6FC5303-0AF35-0AA0):یک واحد پانلی جداگانه که به PPU متصل می شود، دکمه های کنترل فیزیکی اپراتور ماشین را فراهم می کند ️ شروع / توقف پیچ، نگه داشتن تغذیه، شروع چرخه، توقف اضطراری و انتخاب حالت.MCP با PPU از طریق یک رابط استاندارد ارتباط برقرار می کند.
درایو:PPU نقاط تنظیم سرعت را به محور و محور محور از طریق کابل های نقطه تنظیم می فرستد.
برای محورهای تغذیه، ماژول های قدرت کنترل شده SINAMICS V60 (CPM60.1) محرک تعیین شده زیمنس برای سیستم های 808D هستند که از طریق کابل های 5 متری، 7 متری یا 10 متری (سری 6FC5548) متصل می شوند.
برای اسپندل، هر اینورتر یا سرو اسپندل درایو با یک ورودی آنالوگ تنظیم نقطه می تواند از طریق کابل تنظیم نقطه اسپندل (سری 6FC5548-0BA05) متصل شود.
PPU141.1 شامل یک PLC یکپارچه است که منطق کنترل کمکی ماشین را اجرا می کند کنترل پمپ خنک کننده، توالی ابزار تغییر دهنده، نظارت بر قفل درب، کنترل چک و دم،عملکردهای ایمنی، و پاسخ پنل اپراتور
برنامه PLC بر روی همان پردازنده NC اجرا می شود و در ابزار استاندارد SINUMERIK 808D PLC با استفاده از نمودار نردبان برنامه ریزی می شود.
I/O فیزیکی که PLC با آن تعامل می کند از طریق رابط های I/O PPU متصل می شود:
ورودی های دیجیتال (X100، X101، X102) سیگنال های 24V DC را از سنسورها، سوئیچ های مرزی، تماس های رله ایمنی، دکمه های فشار اپراتور در ماشین دریافت می کنند.و هر سیگنال میدان باینری دیگری که برنامه PLC نیاز به خواندن دارد.
رابط های خروجی دیجیتال (X200، X201) بار 24V DC را تا 250mA در هر کانال هدایت می کنند که برای کنترل کویل رله، پیلوت های شیر سولینوئید، چراغ های شاخص و محرک های مشابه کافی است.
The fast I/O interface (X21) provides high-speed input and output channels for NC-controlled signals that require timing precision below the PLC scan cycle — such as skip input (for tool length measurement probing)، خروجی NC برای سرکوب پیچ و دیگر توابع ماشین که زمان حیاتی دارند.
رابط سریال RS232 در PPU141.1 یک پیوند سریال استاندارد سازگار با کامپیوتر برای انتقال برنامه های CNC به و از یک کامپیوتر فراهم می کند، اتصال یک ترمینال سریال HMI،یا رابط با سایر دستگاه های سریال.
در عمل ماشین آلات،پورت RS232 به عنوان لینک DNC (کنترول عددی مستقیم) عمل می کند یک کامپیوتر یا کامپیوتر کارگاه کتابخانه برنامه های قطعات را ذخیره می کند و آنها را برای هر کار تولید به دستگاه منتقل می کند، حذف نیاز به ورودی دستی برنامه ها در صفحه کلید ماشین برای قطعات پیچیده یا بزرگ.
پیکربندی پورت RS232 ٪ نرخ باد، بیت داده، بیت توقف، برابریت در داده های ماشین تنظیم شده است و باید با تنظیمات نرم افزار DNC PC متصل یا دستگاه دیگر مطابقت داشته باشد.اکثر رایانه های شخصی مدرن نیاز به یک آداپتور USB به RS232 دارند زیرا پورت های بومی RS232 دیگر استاندارد در لپ تاپ های تجاری نیستند، و انتخاب آداپتور بر قابلیت اطمینان ارتباطات در نرخ های باود بالاتر تأثیر می گذارد.
سوال1: نوع آسیاب 808D تا 3 محور تغذیه را پشتیبانی می کند. آیا می توان محور چهارم (مانند یک میز چرخشی) را اضافه کرد؟
نرم افزار آسیاب پایه 808D از سه محور تغذیه پشتیبانی می کند. برای ماشین هایی که نیاز به محور چهارم دارند، زیمنس یک گزینه نرم افزاری ("محور اضافی" را ارائه می دهد که کنترل را به محور چهارم سرو گسترش می دهد،که می تواند به عنوان یک چرخنده (A) عمل کند.، B یا C) یا محور خطی اضافی.
این گزینه از طریق یک کلید مجوز نرم افزار وارد شده در داده های ماشین فعال می شود.1 سخت افزار در حال حاضر شامل خروجی تنظیمات فیزیکی و ورودی رمزگذاری برای محور اضافی است.؛ این نرم افزار است که کانال چهارم را فعال می کند.
Q2: آیا می توان 6FC5370-1AM00-0AA0 PPU141.1 را با درایوهای غیر از SINAMICS V60 استفاده کرد؟
بله. PPU141.1 خروجی های سرعت آنالوگ ±10V را تنظیم می کند و بازخورد افزایشی کدگر را برای هر محور تغذیه می خواند. همان رابط مورد استفاده بسیاری از تقویت کننده های servo drive از تولیدکنندگان مختلف.
کابل تنظیم نقطه (سیری 6FC5548-0BA05) خروجی تنظیم نقطه PPU را به ورودی مرجع سرعت درایو متصل می کند.و کابل کدگذاری از کدگذاری افزایشی موتور به ورودی کدگذاری PPU بازمی گردد.
هر محرک که یک مرجع سرعت آنالوگ ±10V را بپذیرد و موتور کنترل شده آن بازخورد افزایشی کدگر (سیگنال های A/B/Z سازگار با TTL) را فراهم می کند می تواند با PPU141 کار کند.1SINAMICS V60 درایو توصیه شده و آزمایش شده زیمنس برای سیستم 808D است، که قابلیت سازگار و پشتیبانی بهینه از راه اندازی را فراهم می کند.
سوال 3: PPU به عنوان وزن 4.1 کیلوگرم و ساخته شده در چین ذکر شده است. آیا این یک محصول اصلی سیمنز است؟
-آره. The 6FC5370-1AM00-0AA0 is a Siemens OEM product manufactured at Siemens's production facility in China — a common manufacturing location for Siemens products targeting the Asian and cost-sensitive global machine tool market.
پسوند -0AA0 نسخه انگلیسی را برای بازارهای بین المللی نشان می دهد.
همان سخت افزار PPU نیز در یک نسخه طرح بندی کاراکتر چینی (6FC5370-1AM00-0CA0) به طور خاص برای بازار داخلی چین تولید می شود.
هر دو نسخه قطعات اصلی Siemens SINUMERIK 808D هستند که توسط زیرساخت پشتیبانی فنی و مستندات جهانی Siemens پشتیبانی می شوند.
سوال 4: برای نوشتن برنامه های PLC برای SINUMERIK 808D از چه نرم افزاری استفاده می شود؟
PLC SINUMERIK 808D با استفاده از ویرایشگر نمودار نردبان موجود در نرم افزار Toolbox SINUMERIK 808D برنامه ریزی می شود که Siemens با هر سیستم ارائه می دهد.
جعبه ابزار بر روی یک کامپیوتر ویندوز اجرا می شود و شامل محیط برنامه نویسی PLC، ویرایشگر داده های ماشین، ویرایشگر برنامه بخش،و ابزار پیکربندی برای تنظیم رابط های درایو و اختصاص I/O.
برنامه ها در Toolbox کامپایل می شوند و از طریق پورت RS232 یا حافظه USB به PPU دانلود می شوند.
PLC 808D با STEP 7 یا پورتال TIA سازگار نیست. از یک محیط PLC ساده استفاده می کند که به طور خاص برای پلت فرم 808D طراحی شده است.
س5: آیا PPU141.1 از واردات فایل DXF برای برنامه های آسیاب کنتور پشتیبانی می کند یا فقط ورودی کد G دستی؟
ورودی برنامه بخش SINUMERIK 808D عمدتا از طریق صفحه کلید در PPU یا از طریق دانلود برنامه های نوشته شده در یک کامپیوتر است.واردات DXF توانایی خواندن فایل های هندسه CAD و تولید برنامه های NC از داده های کنتور به طور خودکار یک ویژگی استاندارد نرم افزار 808D نیست.
برای خطوط فرش پیچیده ای که نیاز به برنامه های تولید شده توسط CAM دارند، جریان کاری معمول تولید کد G در یک سیستم CAM مبتنی بر PC (Mastercam ، Fusion 360 ، HSMWorks ، و غیره) است.) و انتقال فایل برنامه NC حاصل به 808D از طریق RS232 یا USB.
قابلیت های برنامه ریزی کنتور 808D در بسته استاندارد چرخه های پوسته را برای آسیاب جیبی، حفاری و عملیات کنتور استاندارد از طریق توابع پشتیبانی چرخه آن پوشش می دهد.
