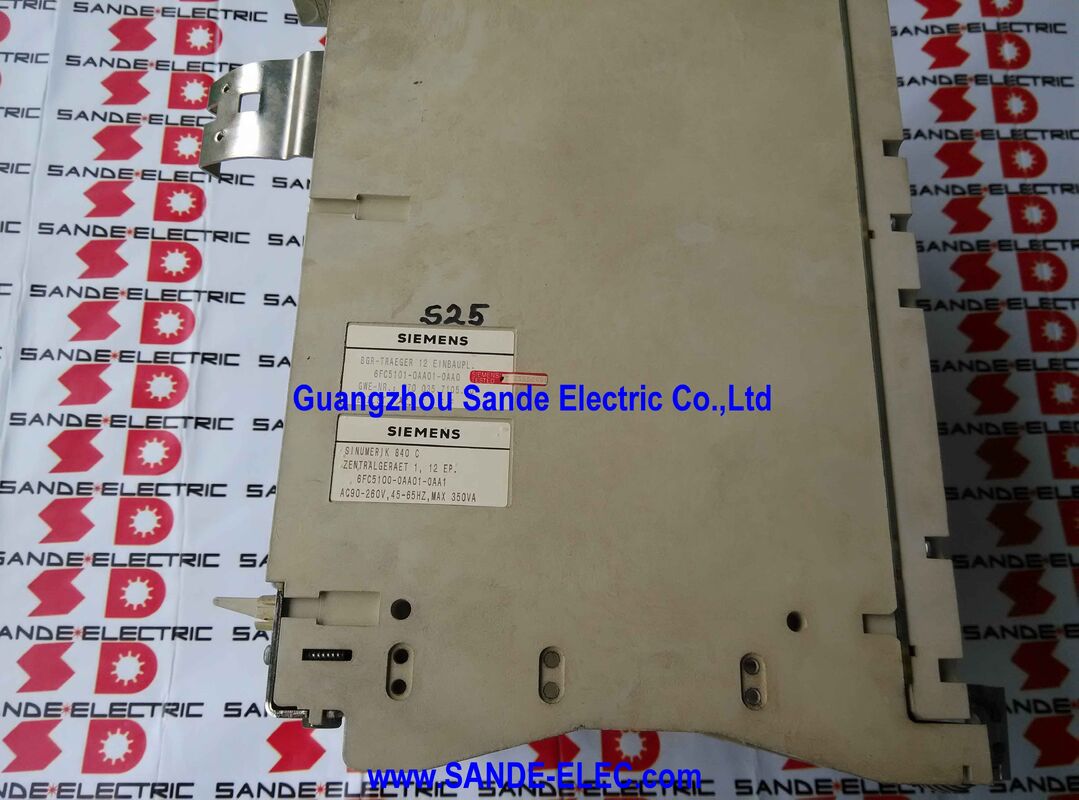

زیمنس 6FC5101-0AA01-0AA0 کنترلر مرکزی SINUMERIK 840C 1 — شاسی رک 12 اسلات است که ستون فقرات فیزیکی سیستم کنترل CNC SINUMERIK 840C را تشکیل می دهد.
840C پلتفرم کنترل CNC پرچمدار زیمنس از اوایل دهه 1990 تا دهه 2000 بود که در رده بالای محصولات CNC زیمنس قرار داشت و در مراکز ماشینکاری با کارایی بالا، سلول های تولید انعطاف پذیر، مراکز تراش/فرز چند محوره و سایر کاربردهای CNC پرتقاضا به طور گسترده ای مورد استفاده قرار گرفت.
هزاران دستگاه مجهز به 840C همچنان در مراکز تولیدی در سراسر جهان در حال تولید هستند و نگهداری این سیستم ها نیازمند دسترسی به تمام سطوح سخت افزار است — از جمله خود شاسی رک.
عنوان "بدون تجهیزات" مهم است: 6FC5101-0AA01-0AA0 ساختار رک خالی است — شاسی آلومینیومی و فولادی با باس بک پلین، راهنماهای اسلات، کانکتورهای پنل جلویی و سخت افزار نصب — بدون هیچ یک از کارت های ماژولی که باعث عملکرد 840C می شوند.
منبع تغذیه، پردازنده NC، CSB، CPU PLC، ماژول های رابط و بردهای محور همگی در این شاسی نصب می شوند اما به طور جداگانه سفارش داده و مدیریت می شوند.
6FC5100-0AA01-0AA1 مرتبط (به تفاوت جزئی شماره قطعه توجه کنید) رک معادل است که با منبع تغذیه، CSB و CPU PLC 135WD از قبل نصب شده عرضه می شود.
از نظر نگهداری عملی، رک بدون تجهیزات نیاز خاصی را برآورده می کند: هنگامی که شاسی کنترلر مرکزی 840C 1 دچار آسیب فیزیکی شده است — کانکتورهای بک پلین آسیب دیده، ساختار رک ترک خورده، راهنماهای کارت خورده — اما ماژول های نصب شده هنوز کاربردی هستند، رک بدون تجهیزات به مهندس نگهداری اجازه می دهد تا ماژول های کارآمد را از شاسی آسیب دیده به رک جدید منتقل کند و سیستم را بدون جایگزینی کارت های ماژول گران قیمت بازیابی کند.
| پارامتر | مقدار |
|---|---|
| تعداد اسلات | 12 |
| محتوای ماژول | بدون تجهیزات (فقط شاسی) |
| CNC سازگار | SINUMERIK 840C / 840CE |
| موقعیت کنترلر | کنترلر مرکزی 1 |
| وضعیت | منسوخ شده |
SINUMERIK 840C یک سیستم کنترل CNC ماژولار است که حول یک یا چند رک کنترلر مرکزی سازماندهی شده است. در یک نصب کامل 840C، کنترلر مرکزی 1 (این رک) رک اصلی است که بردهای حیاتی سیستم را در خود جای می دهد:
منبع تغذیه (PS): ورودی برق AC را به ولتاژهای تنظیم شده مورد نیاز تمام بردهای نصب شده تبدیل می کند — معمولاً +5V، ±15V و +24V برای مدارهای منطقی و آنالوگ مختلف. در موقعیت اسلات سمت چپ نصب می شود.
CSB (برد خدمات مرکزی): زیرساخت مدیریت باس سیستم، توزیع کلاک و ارتباط بین بردها را برای رک فراهم می کند.
CSB بردی است که بک پلین را به جای یک آرایه کانکتور صرفاً غیرفعال، به یک زیرساخت ارتباطی کاربردی تبدیل می کند.
CPU PLC (135WD یا مشابه): پردازنده PLC یکپارچه SIMATIC S5-135WD که منطق کنترل کمکی دستگاه را اجرا می کند — مدیریت تعویض کننده ابزار، سیستم خنک کننده، نظارت بر قفل ایمنی و تمام عملکردهای باینری دستگاه که پردازنده NC (کنترل عددی) به PLC واگذار می کند.
بردهای پردازنده NC: کارت های پردازنده کنترل عددی که محاسبات درون یابی، الگوریتم های کنترل موقعیت محور و تفسیر برنامه قطعه را اجرا می کنند.
پیکربندی پردازنده NC خاص به تعداد محورها و کانال های پیکربندی شده برای دستگاه بستگی دارد.
بردهای رابط: بردهای I/O، بردهای رابط انکودر، بردهای مدار اندازه گیری و سایر بردهای خاص برنامه که اسلات های باقی مانده را اشغال می کنند.
ظرفیت 12 اسلات کنترلر مرکزی 1، یک نصب معمولی SINUMERIK 840C با تعداد محور بالا را در خود جای می دهد.
دستگاه هایی که به بیش از 12 اسلات نیاز دارند از رکه ای کنترلر مرکزی اضافی (کنترلر 2، کنترلر 3) استفاده می کنند که از طریق اتصالات باس بین رک به رک اصلی متصل می شوند.
SINUMERIK 840C و 840CE از پلتفرم سخت افزاری یکسانی از جمله این شاسی رک استفاده می کنند، اما در قابلیت های سیستم اسپیندل و درایو خود تفاوت دارند:
840C پیکربندی استاندارد است — طراحی شده برای استفاده با درایوهای سروو و اسپیندل SIMODRIVE 611 از طریق معماری رابط استاندارد SINUMERIK 840C.
840CE (پیشرفته) 840C را با قابلیت های اضافی گسترش می دهد — پشتیبانی از SIMODRIVE 611 با رابط های درایو پیشرفته، ویژگی های کنترل اسپیندل گسترده و کانال های محور اضافی اختیاری برای پیکربندی های پیچیده تر دستگاه.
عنوان "CE" برای برخی از انواع خاص صادراتی و با قابلیت های پیشرفته استفاده می شد.
هر دو سیستم از شاسی رک مکانیکی، بک پلین و مجموعه ماژول اساسی یکسانی استفاده می کنند.
تمایز سخت افزاری در پیکربندی ماژول خاص بارگذاری شده است — نرم افزار و پیکربندی در پردازنده NC و بردهای PLC تعیین می کند که آیا سیستم به عنوان 840C یا 840CE عمل می کند.
در حالی که ماژول های الکترونیکی داخل یک کنترلر مرکزی 840C مواردی هستند که بیشتر نیاز به تعمیر یا تعویض دارند، خود شاسی رک نیز در شرایط خاصی ممکن است نیاز به تعویض داشته باشد:
آسیب کانکتور بک پلین: کانکتورهای باس با کنتاکت طلایی روی بک پلین در طول چرخه های نگهداری متعدد، کارت های ماژول را دریافت و آزاد می کنند.
در محیط های نگهداری با فرکانس بالا، یا پس از اینکه یک ماژول با زور در یک اسلات نامنظم قرار گرفت، کانکتورهای بک پلین می توانند آسیب ببینند. هنگامی که آسیب کانکتور بک پلین رخ می دهد، قابلیت اطمینان الکتریکی کل رک به خطر می افتد — تعویض شاسی راه حل صحیح است.
آسیب خوردگی یا آلودگی رک: در کارگاه هایی که کابینت CNC در برابر بخار خنک کننده، تراشه های فلزکاری یا مایعات تمیز کننده به خوبی مهر و موم نشده است، ساختار شاسی رک می تواند تا حدی خوردگی کند که اسلات های ماژول دیگر نصب مکانیکی ایمنی را فراهم نمی کنند.
یک شاسی خورده شده که اجازه می دهد کارت های ماژول در حین لرزش موقعیت خود را تغییر دهند، خرابی های تماس متناوب ایجاد می کند که تشخیص آنها بسیار دشوار است.
ضربه فیزیکی: حوادث کابینت، آسیب حمل و نقل یا جابجایی نادرست می تواند راهنماهای اسلات رک را به صورت فیزیکی خم یا ترک دهد و مانع از نشستن صحیح ماژول ها شود.
در تمام این موارد، شاسی بدون تجهیزات 6FC5101-0AA01-0AA0 جایگزین ساختاری را فراهم می کند و در عین حال سرمایه گذاری در کارت های ماژول نصب شده را حفظ می کند.
س1: تفاوت بین 6FC5101-0AA01-0AA0 و 6FC5100-0AA01-0AA1 چیست؟
6FC5100-0AA01-0AA1 (پیشوند شماره قطعه پایه کمی متفاوت: -5100 در مقابل -5101) کنترلر مرکزی 1 کاملاً مجهز است که با منبع تغذیه، CSB و CPU PLC 135WD نصب شده عرضه می شود. 6FC5101-0AA01-0AA0 فقط شاسی بدون تجهیزات است — بدون هیچ ماژول نصب شده ای عرضه می شود.
نسخه بدون تجهیزات هنگام انتقال ماژول های کارآمد از یک شاسی آسیب دیده مناسب است. هنگام بازسازی یا پیکربندی یک سیستم 840C از ابتدا، نسخه مجهز یا ماژول های تهیه شده جداگانه مورد نیاز است.
س2: آیا می توان ماژول های رک کنترلر 2 یا کنترلر 3 SINUMERIK 840C را در این شاسی کنترلر 1 نصب کرد؟
ابعاد کانکتور بک پلین فیزیکی و اسلات در سراسر خانواده رک کنترلر مرکزی 840C سازگار است — بردهایی که برای اسلات های کنترلر 2 یا کنترلر 3 طراحی شده اند، از نظر فیزیکی در اسلات های کنترلر 1 قرار می گیرند.
با این حال، موقعیت منطقی برخی از بردهای خاص (به ویژه منبع تغذیه PS، CSB و بردهایی که اسلات های رزرو شده خاصی را اشغال می کنند) در پیکربندی سخت افزار SINUMERIK 840C تعریف شده است و ترکیب بردهایی در موقعیت های مختلف رک کنترلر نیاز به بررسی دقیق در مقابل راهنمای برنامه ریزی 840C برای تأیید تنظیمات آدرس برد، پیکربندی جامپر و تخصیص اسلات بک پلین دارد.
س3: محدودیت تعداد اسلات چقدر است و اگر پیکربندی 840C به بیش از 12 اسلات نیاز داشته باشد چه اتفاقی می افتد؟
رک کنترلر 1 تعداد 12 اسلات ماژول را فراهم می کند. هنگامی که یک پیکربندی خاص دستگاه — تعداد محور بالا، کانال های متعدد، I/O گسترده — به بیش از 12 موقعیت اسلات نیاز دارد، سیستم 840C با افزودن رکه ای کنترلر 2 (6FC5101-0AB02-0AA0 با 18 اسلات + 3 اسلات AT) و در صورت لزوم رکه ای کنترلر 3، که از طریق رابط باس بین رک به کنترلر 1 متصل می شوند، گسترش می یابد.
راهنمای برنامه ریزی برای پیکربندی خاص 840C مشخص می کند که کدام بردهایی باید در کنترلر 1 باشند و کدام ها می توانند در رکه ای اضافی توزیع شوند.
س4: آیا SINUMERIK 840C هنوز توسط زیمنس پشتیبانی می شود و وضعیت قطعات یدکی چگونه است؟
پلتفرم SINUMERIK 840C سال هاست که توسط زیمنس منسوخ شده است، اما زیمنس آنچه را که "خدمات صنعتی" برای پلتفرم های قدیمی می نامد ارائه می دهد — در دسترس بودن قطعات یدکی و خدمات تعمیر برای دوره های مشخص.
برای کاربران نهایی که دستگاه های 840C را اداره می کنند، کانال های اصلی قطعات یدکی شامل لجستیک قطعات یدکی خود زیمنس (برای قطعاتی که هنوز در انبار آن هستند)، خدمات تخصصی تعمیر SINUMERIK که ماژول های 840C بازسازی شده را موجودی می کنند و بازار مازاد صنعتی است.
خود شاسی رک — به عنوان یک جزء مکانیکی نه الکترونیکی — در مقایسه با کارت های ماژول، در بازار مازاد نسبتاً در دسترس است.
س5: جانشین SINUMERIK 840C چیست و آیا می توان ارتقاء را با استفاده مجدد از موتورها و درایوهای 840C انجام داد؟
جانشین تعیین شده زیمنس برای SINUMERIK 840C، SINUMERIK 840D sl (خط راه حل) و اخیراً پلتفرم SINUMERIK ONE است.
مهاجرت از 840C به 840D sl معمولاً الکترونیک کنترل CNC را به طور کامل جایگزین می کند — رک کنترلر مرکزی و تمام بردهای آن با سخت افزار 840D sl جایگزین می شوند — در حالی که درایوهای سروو و اسپیندل SIMODRIVE 611 اغلب با به روز رسانی های نرم افزار درایو مناسب قابل حفظ هستند.
سیستم های موتور و انکودر به طور کلی سازگار هستند. ساختار مکانیکی دستگاه، هندسه محور و سرویس دهی کابل ها و کانکتورهای میدانی می توانند در یک مهاجرت خوب برنامه ریزی شده حفظ شوند و جایگزینی الکترونیک را بدون بازسازی کامل دستگاه امکان پذیر می کنند.
