| محل منبع | آلمان |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6ES7392-1AM00-0AA0 |

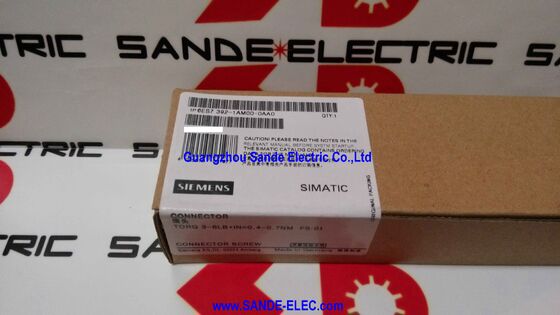

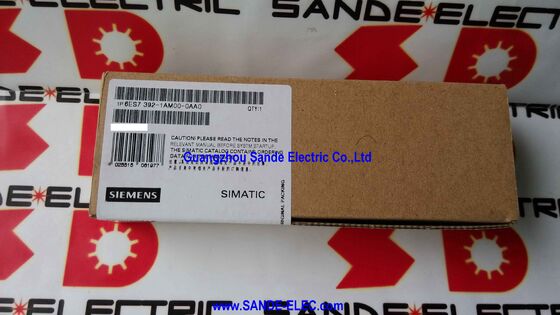

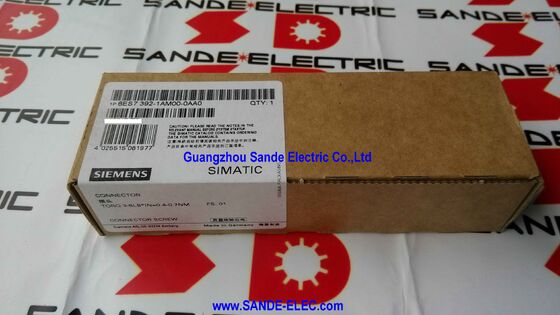

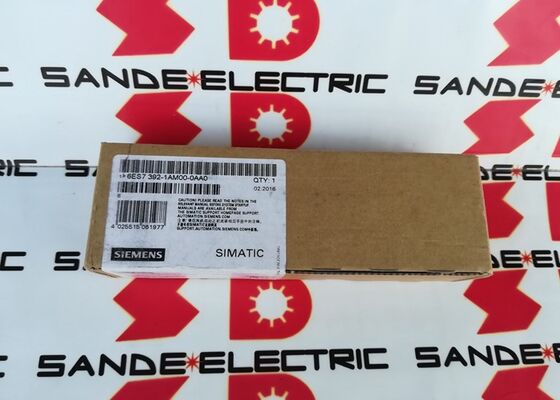

درزیمنس 6ES7392-1AM00-0AA0اتصال 40 قطبی جلو برای ماژول های سیگنال SIMATIC S7-300 است. قطعه سیم کشی که سیگنال های فرآیند S7-300 را از میدان به سیستم PLC متصل می کند.
در معماری S7-300، ماژول های سیگنال (بردهای I/O که حالت سنسورها و محرک های فرمان را می خوانند) به صورت دو قسمت طراحی شده اند:خود ماژول سیگنال در کابینت روی ریل نصب باقی می ماند، و کانکتور جلویی این قسمت تمام سیم کشی میدان را حمل می کند.
کانکتور جلویی را می توان با سیم کشی سالم از بین برد و یک ماژول سیگنال جدید یا تعمیر شده را می توان در جای آن نصب کرد.
کانکتور جلویی و سیم کشی آن پس از آن بدون هیچ گونه سیم کشی مجدد به ماژول جدید متصل می شود.
اين جدايي بين ماژول و اتصال سيم يکي از خصوصيات طراحي S7-300 است که واقعاً زمان خاموشي ماشين را کاهش مي دهد.تعویض یک ماژول خروجی دیجیتال شکست خورده به معنای شناسایی و حذف چهل سیم میدان جداگانه از پایانه های ماژول شکست خورده است، نصب ماژول جدید، و دوباره پایان هر سیم به موقعیت پایانی صحیح. با کانکتور جلویی قابل برداشت، تعویض چند دقیقه طول می کشد: کانکتور جلویی را جدا کنید،ماژول رو عوض کن، کانکتور جلویی رو دوباره وصل کن
نسخه ۴۰ قطبی (این بخش) با ماژول های S7-300 که دارای ۴۰ نقطه I/O یا ۴۰ موقعیت ترمینال هستند استفاده می شود.
ماژول های دیجیتالی استاندارد ۳۲ کانال و بسیاری از ماژول های آنالوگ از کانکتور ۴۰ قطبی استفاده می کنند. نسخه ۲۰ قطبی (سری ۶ES7392-1AJ00-0AA0) با ماژول های ۱۶ کانال کوچکتر استفاده می شود.
| پارامتر | ارزش |
|---|---|
| قطب ها | 40 |
| ارتباط | تماس های پیچ |
| محدوده هادی | AWG 19?? 24 |
| چرخش محکم کننده | 0.4 ۰٫۷ Nm |
| طول نوار | ۶ میلی متر |
| ابعاد (H × W × D) | 125×21.6×40.9 میلی متر |
| دمای عملیاتی | 0°60°C |
| وضعیت | حذف تدریجی اکتبر 2023 |
The screw contact connection method used in the 6ES7392-1AM00-0AA0 is the established standard for industrial PLC wiring where long-term reliability and ease of maintenance take precedence over connection speed.
هر یک از 40 موقعیت پایانی یک سیم وارد شده به سوراخ پایانی را با یک پیچ اسیر پذیرفته است که سیم را هنگامی که به گشتاور مشخص شده 0.4 0.7Nm فشار می دهد، می بندد.
تماس های پیچ با محدوده برش قطعی سیم AWG 19 ′′ 24 (تقریباً 0.14mm2 تا 0.75mm2) که کابل های سیگنال معمولی مورد استفاده در سیم کشی کنترل صنعتی را پوشش می دهد، کار می کند: 0.5mm2 تک هسته ای برای سیم کشی پانل کوتاه، 0.75mm2 برای کابل های حسگر طولانی تر و 0.25mm2 برای سیم کشی فشرده در پانل های محدود فضایی.
آستین های پایانی (Aderendhülsen) برای سیم های رشته ای توصیه می شود تا از گسترش رشته سیم در زیر پیچ جلوگیری شود، به ویژه برای کابل های انعطاف پذیر باریک.
نوع اتصال جایگزین ️ تماس های فشار با فواره بار (استفاده شده در نوع اتصال فواره 6ES7392-1BM01-0AA0) ️ سرعت سیم کشی سریعتر را بدون کلید چرخش ارائه می دهد،اما نوع پیچ در کاربردهایی که انتظار می رود اتصال دهنده به طور دوره ای برداشته و دوباره وارد شود، ترجیح داده می شود.برای اکثر نصبات S7-300 که در آن کانکتور یک بار سیم کشی شده و در جای خود باقی می ماند،هر دو نوع اتصال به همان اندازه قابل اعتماد هستند..
کانکتور جلویی S7-300 شامل یک سیستم کدگذاری میدان است: کلید های کوچک کدگذاری رنگی که می توانند در بدن کانکتور و محفظه ماژول مربوطه وارد شوند.هنگامی که یک کانکتور به یک نوع ماژول خاص کدگذاری می شود، فقط می تواند به یک ماژول با کد مطابقت یا به یک ماژول بدون کد وارد شود.
این مانع از نصب مجدد تصادفی یک کانکتور سیم کشی شده برای (به عنوان مثال) یک ماژول ورودی دیجیتال 24 ولت به یک ماژول خروجی دیجیتال 24 ولت در طول تعمیر و نگهداری می شود.که ولتاژ محرک میدان را به مدارهای ورودی ورودی متصل می کند که نتایج بالقوه مضر دارد..
کدگذاری توسط مهندس راه اندازی انجام می شود: پس از نصب کنتاکتور در ماژول صحیح برای اولین بار، کلید کدگذاری تنظیم می شود.
اگر کانکتور بعداً برای تعمیر و نگهداری ماژول برداشته شود، کد روی کانکتور تضمین می کند که فقط می توان آن را دوباره بر روی نوع ماژول صحیح نصب کرد.
مزیت قابلیت نگهداری کانکتور جلویی قابل برداشت هنگامی که یک ماژول سیگنال در یک محیط تولید شکست می خورد، ملموس می شود.در نظر بگیرید یک ماژول ورودی دیجیتال 32 کانال در یک دستگاه بسته بندی است که حالت 28 سنسور نزدیکی در سراسر مکانیک ماشین را می خواند.
اگر این ماژول دچار نقص داخلی شود، ماژول شکست خورده باید تعویض شود.
بدون اتصال قابل برداشت، روش نگهداری شامل: خاموش کردن ایستگاه (یا استفاده از روش های گرم اگر پشتیبانی شود) ،شناسایی 28 سیم حسگر فردی به علاوه سیم های منبع برق در 32 ترمینال، ثبت (یا دوباره خواندن) موقعیت پایانی هر سیم، جدا کردن تمام سیم ها، نصب ماژول جدید،و دوباره تمام سیم ها را به موقعیت های صحیح خود قرار می دهند. معمولا 45 دقیقه تا یک ساعت کار دقیق.، اگر برچسب سیم کشی واضح نباشد.
با کانکتور جلویی قابل برداشت، روش این است که: ایستگاه را خاموش کنید، فشار دهید، کانکتور را آزاد کنید (سیم ها متصل می شوند) ، ماژول جدید را نصب کنید،وصل کننده رو دوباره وارد کنید.
زمان گذشت: معمولاً کمتر از پنج دقیقه. ماشین به تولید باز می گردد؛ سیم کشی دست نخورده باقی می ماند و بدون خطاهای پایان مجدد است.
سوال 1: اتصال 40 قطبی جلو با نسخه 20 قطبی چگونه متفاوت است و کدام ماژول های S7-300 هر کدام از آنها استفاده می کنند؟
کانکتور ۴۰ قطبی (این قسمت، 6ES7392-1AM00-0AA0) is used with S7-300 modules that have 40 terminal positions — typically 32-channel digital input or output modules (SM321/SM322/SM323) and most analog input and output modules (SM331/SM332).
کانکتور 20 قطبی (سیری ES7392-1AJ00-0AA0) با ماژول های کوچکتر که دارای 20 موقعیت پایانی هستند استفاده می شود معمولا ماژول های دیجیتال 16 کانال.
نوع مخصوص کانکتور جلویی مورد نیاز برای هر ماژول S7-300 در ورق اطلاعات ماژول و در راهنمای مشخصات ماژول SIMATIC S7-300 مشخص شده است.
سوال2: آیا می توان از اتصال دهنده جلو برای جایگزینی یک ماژول S7-300 که شکست خورده است استفاده کرد؟
بله این هدف اصلی طراحی کانکتور جلویی قابل برداشت است.کانکتور با تمام سیم کشی میدان خود را می توان از ماژول شکست خورده جدا و دوباره به ماژول جایگزین بدون اختلال سیم کشی میدان وصل.
تماس ها در کانکتور برای چرخه های تکراری ورودی و برداشتن طراحی شده اند.روش خوب این است که قبل از نصب مجدد سطوح تماس هم از کانکتور و هم از رابط جفت گیری ماژول را بررسی کنید.، و برای بررسی اینکه کد (در صورت استفاده) هنوز سالم است و به درستی مطابقت دارد.
Q3: حداکثر قطعه قطعی سیم که کانکتور جلویی می تواند بپذیرد چیست و آیا فیروهای مورد نیاز وجود دارد؟
6ES7392-1AM00-0AA0 هادی ها را در محدوده AWG 19 ′′ 24 ، تقریباً 0.14mm2 تا 0.75mm2 می پذیرد. برای سیم جامد (یک هسته ای) ، پایان مستقیم بدون فیروال در این محدوده قابل قبول است.
برای سیم های محکم، Siemens recommends using ferrules (end-sleeves) to prevent strand spreading under the screw contact — this maintains reliable contact over time and reduces the risk of inter-terminal short circuits from stray wire strandsطول سیم جدا شده برای قرار دادن 6mm است.
سوال 4: این محصول از اکتبر 2023 به تدریج حذف شده است. تا چه مدت در دسترس خواهد بود و گزینه برای پروژه های جدید چیست؟
Phase-out (PM400) typically means Siemens continues to supply the product from existing production stock for a transitional period — often one to two years — before it becomes unavailable from Siemens directlyبعد از آن، مازاد صنعتی و عرضه کانال توزیع ادامه دارد.
زمینه گسترده تر این است که خود سیستم عامل S7-300 به نفع S7-1500 حذف می شود.
برای طراحی سیستم های کنترل جدید، زیمنس S7-1500 را با محدوده اتصال جلویی خود توصیه می کند.6ES7392-1AM00-0AA0 باید تا زمانی که در دسترس باشد از توزیع کنندگان فعلی خریداری شود..
Q5: آیا می توان اتصال جلو را با ماژول در محل در ریل نصب متصل کرد یا باید ابتدا برداشته شود؟
کانکتور جلویی S7-300 می تواند در هر دو پیکربندی سیم کشی شده باشد که به ماژول روی ریل متصل شده است (سیم کشی در محل) یا از ماژول جدا شده و بر روی بنک سیم کشی شده است.
سیم کشی داخل کابینت اغلب در طول نصب اولیه راحت تر است،از آنجا که کانکتور می تواند تا حدودی در ماژول در یک "وضعیت سیم کشی" قرار گیرد که آن را در محل نگه می دارد در حالی که ترمینال ها قابل دسترسی هستند.
بعد از اینکه سیم کشی تمام شد، کانکتور به طور کامل به خانه فشار داده و قفل می شود.سیم کشی بنچ یک گزینه است زمانی که فضای کابینت محدود است و یا زمانی که سیم کشی کانکتورهای متعدد در پیش از نصب ماژول.
