| محل منبع | چین |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6ES7231-7PD22-0XA8 |

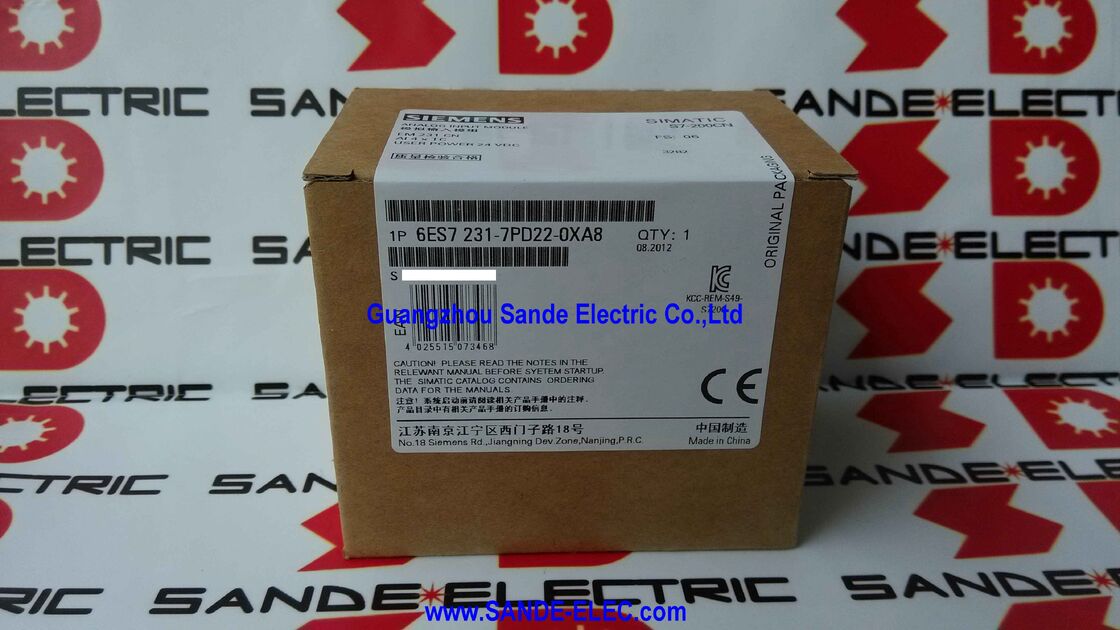

ماژول ورودی آنالوگ زیمنس 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN
ماژول 6ES7231-7PD22-0XA8 یک ماژول SIMATIC S7-200 CN Analog Input EM 231 است. زیمنس آن را به عنوان ماژولی فقط برای CPU S7-22X با قابلیت ورودی 4 ورودی آنالوگ، پشتیبانی از سیگنالهای ±80 mV و ترموکوپل، و رزولوشن 15 بیت + علامت شناسایی میکند. اطلاعات محصول زیمنس همچنین انواع ترموکوپلهای پشتیبانی شده را به صورت J, K, S, T, R, E, و N ذکر کرده است، در حالی که اشاره میکند که ماژول دارای اتلاف توان معمول 1.8 وات.
این ماژول به اندازهگیری ولتاژ سطح پایین و ترموکوپل اختصاص دارد. زیمنس آن را به عنوان ماژول ورودی جریان، ماژول دماسنج مقاومتی، یا ماژول ورودی مقاومت لیست نکرده است. این پروفایل ورودی یکی از ویژگیهای تعیینکننده آن و یکی از مهمترین نکات برای حفظ در کارهای جایگزینی است.
| پارامتر | مقدار |
|---|---|
| شماره قطعه | 6ES7231-7PD22-0XA8 |
| سازنده | زیمنس |
| نوع محصول | SIMATIC S7-200 CN Analog Input EM 231 |
| کلاس CPU سازگار | فقط برای CPU S7-22X |
| اتلاف توان، معمول. | 1.8 وات |
| تعداد ورودیهای آنالوگ | 4 |
| ورودی ولتاژ | بله |
| ورودی جریان | خیر |
| ورودی ترموکوپل | بله |
| دماسنج مقاومتی | خیر |
| ورودی مقاومت | خیر |
| محدوده سیگنال | ±80 mV و ترموکوپل |
| انواع ترموکوپل پشتیبانی شده | J, K, S, T, R, E, N |
| رزولوشن | 15 بیت + علامت |
جدول بالا منعکس کننده اطلاعات محصول زیمنس و محتوای دیتاشیت مرتبط با زیمنس برای این مدل دقیق EM 231 است.
این ماژول برای جمعآوری دما و اندازهگیری آنالوگ سطح پایین در سیستمهای S7-200 که از CPUهای S7-22X استفاده میکنند، مناسب است. ساختار 4 کاناله و پشتیبانی از ترموکوپل آن را برای پنلهای کنترل فشرده که در آنها سیگنالهای دمای متعدد باید بدون انتقال به یک پلتفرم کنترل بزرگتر وارد PLC شوند، مناسب میسازد.
پروفایل سیگنال منتشر شده آن خاص و واضح است: ورودی ولتاژ و ترموکوپل پشتیبانی میشود؛ ورودی جریان، دماسنج مقاومتی و مقاومت پشتیبانی نمیشود. این امر آن را برای مواردی که برنامه اصلی به این نوع اندازهگیری دقیق بستگی دارد، مناسب میسازد.
برای انتخاب، مهمترین نکات عبارتند از سازگاری با CPU S7-22X، تعداد ورودی 4 کاناله، پروفایل سیگنال ترموکوپل / ±80 mV، و فرمت تبدیل 15 بیت + علامت. اینها ویژگیهایی هستند که این نسخه EM 231 را از سایر ماژولهای آنالوگ در خانواده S7-200 متمایز میکنند.
سوال 1: ماژول 6ES7231-7PD22-0XA8 چه نوع ماژولی است؟
این یک ماژول SIMATIC S7-200 CN Analog Input EM 231 است. زیمنس آن را به عنوان یک ماژول ورودی آنالوگ 4 کاناله برای CPUهای S7-22X با قابلیت ورودی ±80 mV و ترموکوپل تعریف میکند. این یک کارت ورودی/خروجی آنالوگ ترکیبی و یک ماژول ورودی جریان نیست.
سوال 2: این ماژول از چه سیگنالهای ورودی پشتیبانی میکند؟
زیمنس این مدل را برای ورودی ولتاژ و ورودی ترموکوپل مشخص کرده است. این ماژول از ورودی جریان، ورودی دماسنج مقاومتی، یا ورودی مقاومت پشتیبانی نمیکند. انواع ترموکوپل پشتیبانی شده عبارتند از J, K, S, T, R, E, و N.
سوال 3: چرا نوع سیگنال دقیق در این مدل مهم است؟
زیرا این ماژول بر اساس یک پروفایل اندازهگیری خاص ساخته شده است. اگر برنامه نصب شده از ترموکوپلها یا سیگنالهای سطح پایین ±80 mV استفاده میکند، جایگزین باید همان کلاس ورودی را حفظ کند. این یکی از مهمترین بررسیها هنگام انتخاب یک ماژول یدکی آنالوگ است.
سوال 4: رزولوشن 15 بیت + علامت در اینجا به چه معناست؟
این فرمت تبدیل منتشر شده توسط زیمنس برای این ماژول است. این مشخصات کلاس تبدیل آنالوگ مورد استفاده توسط EM 231 را تعریف میکند و بخشی از هویت ماژول برای اندازهگیری ترموکوپل و آنالوگ سطح پایین است.
سوال 5: قبل از سفارش چه مواردی باید بررسی شود؟
شماره قطعه نصب شده را بررسی کنید، تأیید کنید که CPU در کلاس S7-22X قرار دارد، نیاز به 4 ورودی آنالوگ را تأیید کنید و مطمئن شوید که برنامه نصب شده به ورودی ترموکوپل / ±80 mV نیاز دارد، نه اندازهگیری مبتنی بر جریان یا مقاومت. اینها نکات اصلی سازگاری برای این مدل هستند.
