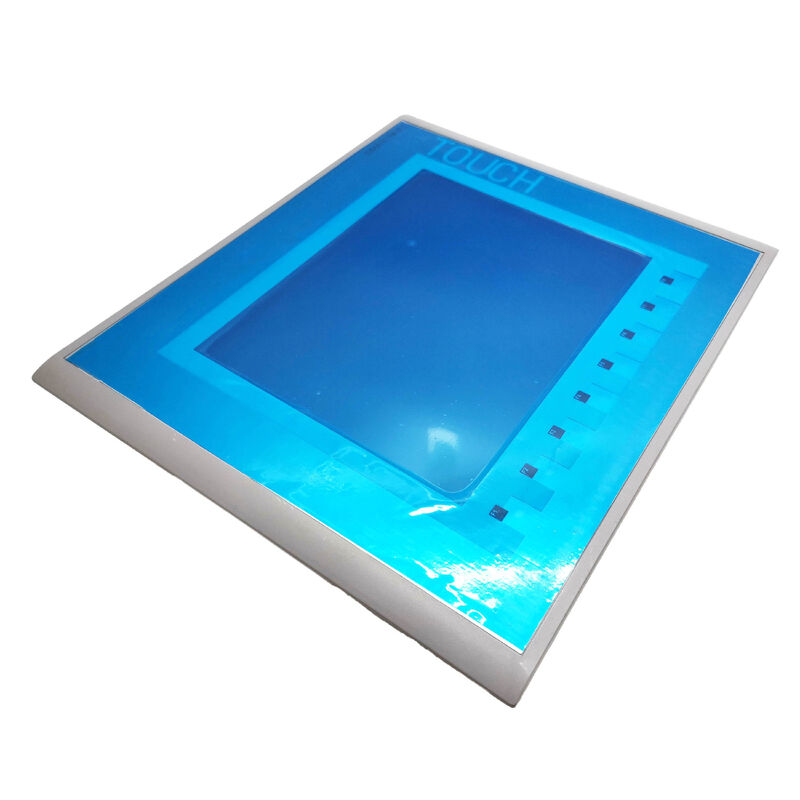

6AV6647-0AE11-3AX0 زیمنس 6AV66470AE113AX0 پنل HMI KTP1000 نو و اصلی

زیمنس 6AV6647-0AE11-3AX0∙ SIMATIC HMI KTP1000 Basic Color DP ∙ 10.4" TFT 640×480, 256 رنگ, کلید/لمس, MPI/PROFIBUS DP, 24 ولت DC, IP65

مرور کلی

درزیمنس 6AV6647-0AE11-3AX0این KTP1000 Basic Color DP است که یک پانل 10.4 اینچی از سیماتیک Basic Panel Siemens است.طراحی شده برای ایستگاه های اپراتور صنعتی که در آن نمایشگر رنگی و هر دو کنترل لمسی و کلید با اتصال به سیستم های PLC مبتنی بر MPI یا PROFIBUS DP مورد نیاز است.

این نسخه PROFIBUS DP از سری KTP1000 Basic است؛ نسخه مربوطه PROFINET دارای شماره قطعه متفاوتی است.

"اساس" در نام پانل نشان دهنده موقعیت آن در سلسله مراتب SIMATIC HMI است: آن را در سطح ورودی نمونه کارها پانل زیمنس، در زیر محدوده پانل راحتی،اما آن را ارائه می دهد عملکردهای HMI هسته ای که اکثر ایستگاه های عامل سطح ماشین نیاز: نمایش ارزش فرآیند، نشان دادن آژیر، مدیریت دستور العمل، گزارش و روند، از طریق یک محیط پیکربندی که همان زنجیره ابزار نرم افزاری WinCC را با پانل های پیشرفته به اشتراک می گذارد.

این رویکرد پیکربندی مشترک به این معنی است که یک پروژه شروع شده بر روی KTP1000 Basic می تواند طراحی صفحه نمایش خود را به سمت بالا به یک پنل راحتی با بازسازی نسبتا کم منتقل کند اگر الزامات رشد کنند.

در 10.4 اینچ، KTP1000 به طور طبیعی در پنل های کنترل ماشین قرار می گیرد که در آن اپراتور نیاز به مشاهده چندین ارزش فرآیند به طور همزمان داردتعداد محصولات و سرعت دستگاه بسته بندی، یا موقعیت محور یک ابزار ماشین و وضعیت برنامه بدون نیاز به اسکرول از طریق چندین صفحه نمایش.

The 640×480 pixel resolution at this display size gives comfortable text and graphic readability in typical ambient industrial lighting without additional display brightness beyond the panel's factory settings.

ترکیب یک ردیف کلید نرم 8 کلید در زیر صفحه نمایش با قابلیت کامل صفحه نمایش لمسی در خود صفحه نمایش به اپراتورها دو حالت تعامل برای همان پانل را می دهد.

استفاده از صفحه کلید در محیط هایی که دستکش استفاده می شود یا در آن لرزش باعث مشکل لمس دقیق می شود، ترجیح داده می شود.تعامل صفحه لمسی برای ورود پارامتر و ناوبری سریعتر است وقتی شرایط دسترسی اپراتور تمیز و پایدار باشد.

هر دو حالت می توانند به طور مستقل کنترل رابط کامل را انجام دهند.

مشخصات کلیدی

MPI و PROFIBUS DP دو پروتکل، یک رابط

پسوند -0AE11 متغیر ارتباطی MPI/PROFIBUS DP KTP1000 را نشان می دهد.هر دو پروتکل یک کانکتور فیزیکی RS 485 را در پانل به اشتراک می گذارند.

This dual-protocol physical interface is common across Siemens' Basic Panel DP range and reflects the transition period between the older MPI-based programming and communication model (used with S7-300 CPUs) and the PROFIBUS DP fieldbus architecture that became the standard for distributed I/O connections.

از نظر نصب عملی، اکثر ماشین هایی که CPU های S7-300 را اجرا می کنند، DP KTP1000 را از طریق MPI به پورت MPI CPU برای پیکربندی و ارتباطات زمان اجرا متصل می کنند.ماشین هایی که دارای معماری های پیچیده تری هستند که HMI باید در شبکه PROFIBUS در کنار دستگاه های I / O قرار بگیرد، می توانند پنل را به عنوان استاد PROFIBUS به رابط DP CPU متصل کنند.

رابط RS 422 ، که همچنین در این کانکتور موجود است ، امکان ارتباط Modbus RTU را با کنترل کننده های شخص ثالث که از Modbus به عنوان پروتکل سریال خود استفاده می کنند ، فراهم می کند.

این در نصب ماشین های چند فروشنده مورد استفاده قرار می گیرد که در آن HMI به عنوان رابط اپراتور برای سیستم های PLC غیر سیمنز عمل می کند.

تنظیمات WinCC Flexible و TIA Portal

6AV6647-0AE11-3AX0 در دوران WinCC Flexible منتشر شد و نرم افزار پیکربندی اصلی آن WinCC Flexible 2008 SP2 Compact یا بالاتر است.

همچنین در پورتال TIA اولیه (STEP 7 Basic V11 ، WinCC Basic V11) قابل تنظیم است.اگرچه مهاجرت به پورتال TIA در نسخه های بعدی آن چرخه بروزرسانی پانل KTP را معرفی کرد که در نهایت رابط DP KTP1000 Basic را به نفع پانل های بومی TIA متوقف کرد.

پروژه های پیکربندی شده در WinCC Flexible برای DP KTP1000 می توانند به TIA Portal WinCC منتقل شوند اگر ارتقاء سخت افزاری به یک پنل نسل فعلی انجام شود، حفظ طرح صفحه نمایش،تنظیمات هشدار، و داده های دستور العمل با ابزار مهاجرت پورتال TIA.

نصب و نصب

پانل در یک برش در یک سطح پانل مسطح نصب می شود، که با کلیپ های نصب شده با واحد ارائه شده است.

ابعاد برش 299mm × 227mm است. حداکثر ضخامت مواد پانل در برش 4mm است.

درجه بندی IP65 در صفحه جلو به این معنی است که صفحه نمایش و فریز پانل در برابر ورود گرد و غبار و جت های آب بسته شده استیا محیط های گرد و غبارآلود.

صفحه عقب (IP20) برای قرار گرفتن در معرض مایعات یا گرد و غبار رسانا طراحی نشده است.

نصب عمودی جهت گیری مشخص شده برای محدوده دمای کار 0 تا 50 درجه سانتیگراد است.

هنگامی که در زاویه های 35° از عمودی نصب می شود، محدوده دمای کار می تواند کاهش یابد ◄ برای منحنی کاهش در زاویه های نصب غیر عمودی، به کتابچه نصب صفحه مراجعه کنید.

سوالات عمومی

سوال 1: تولید KTP1000 Basic Color DP در اکتبر 2022 متوقف شد. جایگزین نسل فعلی توصیه شده چیست؟

جایگزین فعلی زیمنس برای KTP1000 Basic Color DP در سری SIMATIC HMI Basic Panel Generation 2 یا KTP1000 Basic PN است، بسته به رابط مورد نیاز.

برای اتصال PROFIBUS DP، توصیه های فعلی زیمنس شامل یک کنورتر رابط یا مهاجرت به PROFINET است، زیرا پنل های پایه نسل فعلی بر ارتباطات PROFINET تمرکز دارند.

برای منابع جایگزین مستقیم، بازار پس از فروش واحدهای KTP1000 DP آزمایش شده را از ماشین هایی که از کار گرفته شده اند، حمل می کند.

س2: آیا DP KTP1000 می تواند همزمان با چندین PLC در یک شبکه MPI ارتباط برقرار کند؟

در یک شبکه MPI، KTP1000 می تواند برای برقراری ارتباط با یک CPU PLC تعیین شده به عنوان کنترل کننده اصلی آن پیکربندی شود.

MPI یک اتوبوس چند نقطه ای است که اجازه می دهد چندین گره وجود داشته باشد، اما پانل KTP1000 Basic به عنوان یک دستگاه HMI تک سر طراحی شده است که ارتباط را با یک PLC پیکربندی شده در یک زمان حفظ می کند.

برای کاربردهای چند کنترلر، اشیاء صفحه نمایش جداگانه می توانند به برچسب های کنترل کننده های مختلف متصل شوند.اما این نیاز به پیکربندی دقیق در WinCC انعطاف پذیر و مشمول محدودیت های تاخیر ارتباطات از شبکه MPI.

سوال سوم: MTBF روشنایی پشت صفحه 50،000 ساعت است. این از نظر عملیاتی چه معنایی دارد؟

50،000 ساعت در 25°C میانگین زمانی آماری بین خرابی های چراغ LED در آن دمای مرجع است. در دمای کار دستگاه معمولی بالاتر از 25°C، MTBF کاهش می یابد.

در حالت کار مستمر 24 ساعت در روز، 50،000 ساعت نشان دهنده حدود 5.7 سال زمان کار قبل از اینکه نور پس زمینه به طور آماری به نقطه متوسط قابلیت اطمینان خود برسد.

در عمل، کم شدن نور پس زمینه یک فرآیند تدریجی است.و تعویض تعمیرات برنامه ریزی شده قبل از خرابی به جای تعویض واکنش پس از خرابی روش توصیه شده برای ایستگاه های عامل حیاتی است..

Q4: آیا این پانل می تواند برای کاربردهای بیرونی که در آن قابلیت خواندن نور خورشید مورد نیاز است استفاده شود؟

KTP1000 Basic Color DP برای نصب صنعتی داخلی طراحی شده است. صفحه نمایش TFT 256 رنگی نوع درخششی بالا نیست،و نور مستقیم خورشید باعث انعکاس قابل توجهی می شود که قابلیت خواندن را کاهش می دهد..

نصب در فضای باز نیاز به یک سایه / هود بر روی پانل، یک محافظ ضد انعکاس صفحه نمایش یا یک نسخه نمایش با روشنایی بالاتر دارد.

درجه بندی IP65 در مقابل صفحه محافظت از باران و گرد و غبار را فراهم می کند، اما روشنایی صفحه نمایش عامل محدود کننده برای استفاده در فضای باز است.

س5: چند پیام هشدار می تواند پانل KTP1000 Basic به طور همزمان پردازش شود؟

پانل KTP1000 Basic از مدیریت هشدار از طریق WinCC Flexible پشتیبانی می کند.اندازه ی بافر هشدار و تعداد آلارم های فعال همزمان توسط محدودیت های پیکربندی تعریف شده در WinCC Flexible برای این کلاس دستگاه تعیین می شود..

کامپایلر پروژه نشان می دهد که آیا پیکربندی هشدار از حافظه یا محدودیت پردازش دستگاه فراتر می رود.

برای کاربردهایی که نیاز به مدیریت گسترده هشدار با بافرهای تاریخچه طولانی دارند،طیف SIMATIC Comfort Panel دارای ظرفیت های بزرگ تر بافر هشدار و ویژگی های پیشرفته تر مدیریت هشدار است..
