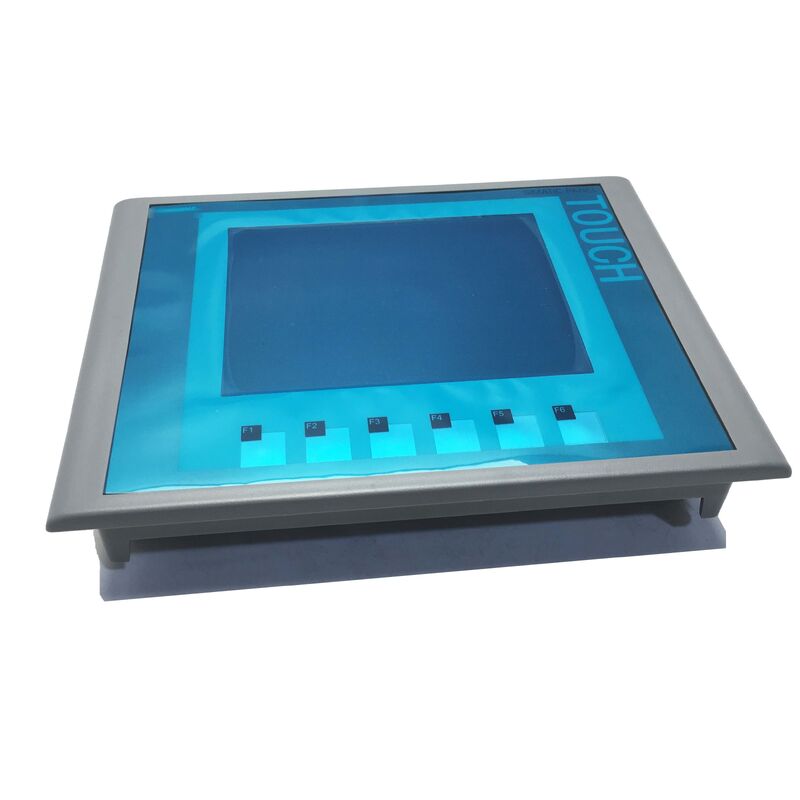

6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1

6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1

محل منبع چین
نام تجاری Siemens
گواهی CE RoHS
شماره مدل 6AV6 647-0AC11-3AX1
جزئیات محصول
شماره مدل:
6AV6 647-0AC11-3AX1
نام تجاری:
زیمنس
نوع محصول:
پانل اصلی HMI
سری:
پانل اصلی SIMATIC HMI
نوع نمایشگر:
TFT
اندازه صفحه نمایش:
کلاس صفحه نمایش 6 اینچی / 5.7 اینچی
نمایش رنگ ها:
256 رنگ
حالت عملیات:
عملکرد کلید و لمس
گارانتی:
یک سال
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1
قیمت
USD 800-1000 / piece
جزئیات بسته بندی
بسته بندی اصلی
زمان تحویل
2 روز
شرایط پرداخت
D/A، L/C، D/P، T/T، وسترن یونیون
قابلیت ارائه
100 عدد در روز
توضیحات محصول
6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1
خلاصه ی محصول
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 رنگ اصلی DP -- 5.7 " TFT / 256 رنگ / PROFIBUS DP / 24VDC / لمس + کلید عملیات
KTP600 -- نقطه ورودی برای HMI های متصل به PROFIBUS
SIMATIC KTP600 Basic Color DP یک پانل کامپکت برای کاربری طراحی شده است که برای تجسم سطح ماشین در سیستم های کنترل مبتنی بر PROFIBUS DP طراحی شده است. نام "KTP" منعکس کننده طراحی دو ورودی است: the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
رابط DP PROFIBUS به طور مستقیم به شبکه PROFIBUS متصل می شود، به پانل اجازه می دهد تا با هر استاد DP ارتباط برقرار کند - یک SIMATIC S7-300، S7-400 یا برده DP سازگار.هیچ دروازه شبکه ای اضافی مورد نیاز نیستپانل تبدیل به یک گره در حلقه PROFIBUS در کنار دستگاه های I / O و درایو می شود.
مشخصات کلیدی
پارامتر ارزش
نمايش 5.7" TFT
قطعنامه QVGA 320 × 240
رنگ ها 256
منطقه نمایش 115.2 × 86.4mm
رابط کلید های لمسی + 6 تابع
شبکه پروفیبوس دی پی
عرضه 24VDC (19.2-28.8V)
جریان 0.35A
واردات (I2t) 0.5 A2*s
5.7" TFT در 256 رنگ -- تجسم فشرده برای پانل های ماشین
صفحه نمایش 5.7 اینچی TFT در یک کابینت کنترل ماشین استاندارد با کمترین عمق پشت آن قرار دارد.منطقه نمایش فعال به اندازه کافی برای یک صفحه وضعیت بزرگ است، نمایشگاه هشدار و ورودی پارامتر بدون نیاز به باز کردن کامل PC صنعتی.
256-رنگ TFT گرافیک فرآیند، شاخص های وضعیت هشدار و نمایش روند را با تمایز رنگ کافی برای اکثر برنامه های HMI ماشین انجام می دهد.برای دستگاه هایی که قبلاً از پنل های نمایش شخصیت یا HMI های تک رنگ قدیمی استفاده می کردند، KTP600 باعث بهبود قابل توجهی در چگالی اطلاعات و خوانایی در یک فضای پانل می شود.
سناریوهای کاربرد
  • پنل کنترل ماشین SIMATIC S7-300:یک ماشین تولید از یک S7-300 با PROFIBUS DP استفاده می کند. 6AV6647-0AC11-3AX1 به عنوان پنل عامل محلی متصل می شود -- نمایش تعداد دسته های فعلی، سرعت ماشین و آلارم های فعال،با دکمه های تابع برای عملیات شروع / توقف / تنظیم مجدد.
  • جایگزین HMI قدیمی:یک ابزار ماشینی که با یک صفحه نمایش متن قدیمی تر متصل به PROFIBUS کار می کند نیاز به ارتقاء HMI دارد. KTP600 صفحه نمایش قدیمی را در همان برش جایگزین می کند،با SIMATIC WinCC انعطاف پذیر بازسازی طرح صفحه نمایش اصلی و اضافه کردن نمایش گرایانه گرایش گرافیکی.
  • ایستگاه توزیع شده PROFIBUS:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
پرسش های مکرر
سوال 1: چه نرم افزاری با KTP600 Basic Color DP (6AV6647-0AC11-3AX1) سازگار است؟
SIMATIC WinCC انعطاف پذیر (کمپکت یا استاندارد) ابزار پیکربندی استاندارد برای این نسل پنل است. پروژه بر روی یک کامپیوتر ایجاد می شود،دانلود شده به پانل از طریق کابل USB یا اتصال برنامه نویسی MPI / PROFIBUSبه عنوان یک جایگزین، پورتال TIA با WinCC (V11 و بعد از آن) از مهاجرت از پیکربندی های قدیمی تر پانل پشتیبانی می کند.بررسی WinCC سیستم انعطاف پذیر الزامات برای نسخه خاص نرم افزار نصب شده در پانل.
Q2: آیا KTP600 Basic Color DP می تواند به شبکه های EtherNet / IP یا PROFINET متصل شود؟
نه. نام "DP" نشان می دهد که تنها رابط شبکه این پنل PROFIBUS DP است. این پورت دارای پورت PROFINET یا Industrial Ethernet نیست. برای برنامه های HMI متصل به Ethernet،یک نوع KTP متفاوت با پسوند PROFINET (e.g. KTP600 Basic Color PN) مورد نیاز است. اتصال نسخه DP به یک شبکه اترنت به یک دروازه خارجی یا دستگاه پل نیاز دارد.
سوال 3: عملکرد 6 کلید فیزیکی در KTP600 چیست؟
شش کلید تابع (F1-F6) در زیر صفحه TFT در پروژه HMI قابل تنظیم هستند. هر کلید می تواند یک تابع را اختصاص دهد - شروع، توقف، تایید، حرکت، یا توابع برنامه سفارشی.اونا ميتونن به عنوان اقدامات لحظه اي و يا قفل برنامه ريزي بشنماهیت فیزیکی آنها باعث می شود که آنها برای اپراتورانی که از دستکش های صنعتی استفاده می کنند یا برای کاربردهایی که تایید لمسی فشار دکمه را بر روی ورودی صفحه لمسی ترجیح می دهند، مناسب باشند.
Q4: درجه ی نفوذ I2t 0.5 A2 *s برای انتخاب منبع برق چه معنایی دارد؟
مقدار I2t، انرژی پالس جریان وارد کننده را مشخص می کند. هنگامی که KTP600 روشن می شود، منبع برق داخلی آن یک جریان افزایش کوتاه قبل از حل و فصل به 0 جذب می کند.35A حالت ثابت. یک منبع تغذیه یا دستگاه محافظت از مدار باید این 0.5 A2 * s را بدون ضربه یا افت ولتاژ بیش از حد تحمل کند. برای اکثر منابع برق استاندارد DIN ریل 24VDC، 0.5 A2*s در محدوده طبیعی استدر صورتی که چندین پنل یک شاخه تغذیه را به اشتراک بگذارند، تحمل فشار منبع برق را بررسی کنید.
سوال 5: تفاوت بین DP رنگ KTP600 Basic و PN رنگ KTP600 Basic چیست؟
نسخه های DP (PROFIBUS DP) و PN (PROFINET) از رنگ KTP600 Basic از نظر فیزیکی پنل های TFT 5.7 اینچی مشابه با همان صفحه نمایش و طرح کلید هستند.تفاوت مهم اين است که رابط شبکه: نسخه DP (6AV6647-0AC11-3AX1) به شبکه های DP PROFIBUS متصل می شود؛ نسخه PN به Ethernet صنعتی PROFINET متصل می شود.آنها قابل تعویض نیستند - زیرساخت شبکه و ارتباطات PLC باید با نوع پانل مطابقت داشته باشد.
6AV6647-0AC11-3AX1 صفحه لمسی اصلی جدید 6AV66470AC113AX1 0
