| محل منبع | آلمان |
| نام تجاری | SIMENS |
| گواهی | CE ROHS |

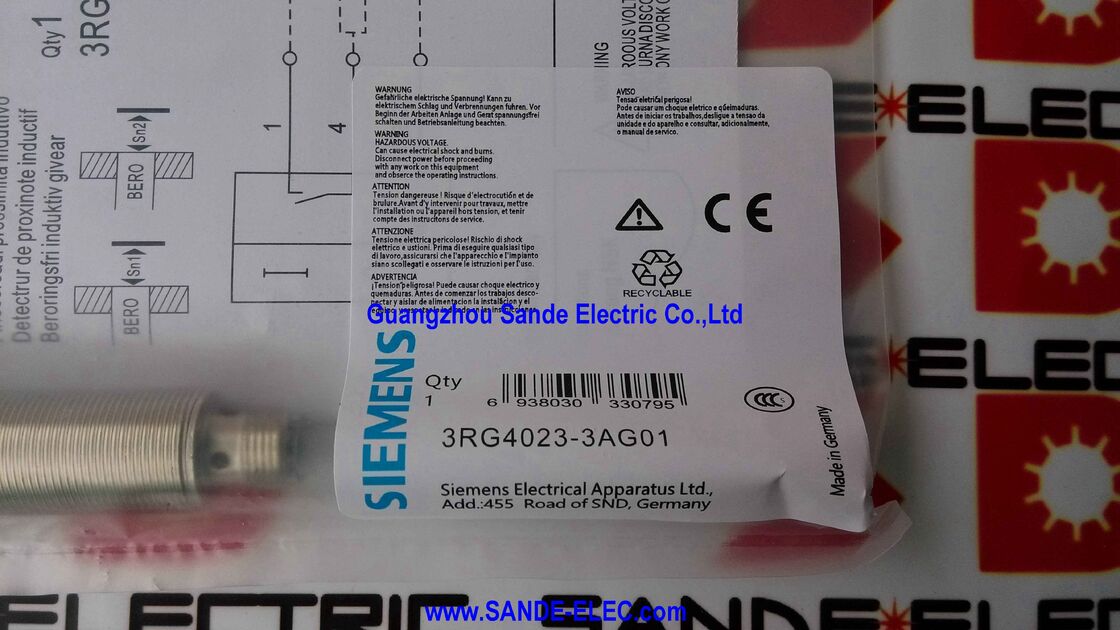

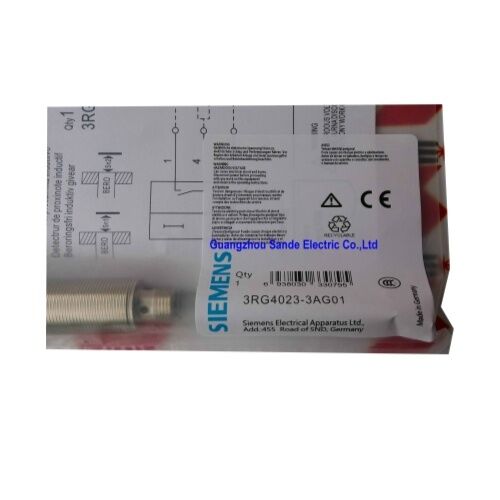

| شماره مدل | 3RG4023-3AG01 |
3RG4023-3AG01-PF یک سنسور نزدیکی کمکت است که برای تشخیص فلز بدون تماس در اتوماتاسیون صنعتی توسعه یافته است.ورق اطلاعات عمومی Pepperl+Fuchs برای این نسخه کانکتور آن را به عنوان یکموشکول M18، غیر قابل جاسازیسنسور باکانکتور M12,خروجی PNP DC سه سیمورفتار تغییر به طور معمول بازبرای سازندگان ماشین آلات و مهندسان تعمیرات، این ترکیب مناسب برای سیستم های کنترل 24 ولت DC مبتنی بر PLC است.
این مدل به خوبی برای کاربردهایی که در آن تشخیص نزدیک پایدار مهم تر از فاصله سنجش طولانی است، مناسب است.8.0 میلی متر فاصله عملیاتی نامشخص,محدوده تغذیه 15 تا 34 ولت DCو200 mA جریان نامی تا 50 °Cدر کاربرد صنعتی عملی، این بدان معنی است که می تواند برای حسگر براکت، شاخص سازی، نظارت بر موقعیت دروازه، تایید توالی ماشین،و تشخیص حضور قطعات در مجموعه های خودکار سازی فشرده.
از نظر دوام، سنسور برای محیط های تولید واقعی ساخته شده است نه برای کار روی صندلی.حفاظت IP67,کوره مس، ساخته شده درمدار کوتاه,اضافه باروقطب معکوسحفاظت، به علاوه عملیات از-25 تا +85 °Cاسناد سازگاری Pepperl+Fuchs همچنین این مدل را به عنوان یک سنسور محرک تحتEN IEC 60947-5-2وEN IEC 63000، که برای بررسی مهندسی و تصویب تدارکات مفید است.
| ماده | مشخصات |
|---|---|
| مدل | 3RG4023-3AG01-PF |
| نوع سنسور | سنسور استند |
| سبک مسکن | M18 استوانه ای |
| نصب | غیر قابل جاسازی |
| ارتباط | کانکتور M12 |
| نوع خروجی | PNP DC سه سیم |
| تابع سوئیچ | به طور معمول باز (NO) |
| مسافت عملیاتی نامی (sn) | 8.0 میلی متر |
| فاصله عملیاتی موثر (sr) | 7.2... 8.8 میلی متر |
| فاصله عملیاتی تضمین شده (sa) | 6.48 میلی متر |
| هدف استاندارد | فولاد نرم، 24 × 24 × 1 میلی متر |
| دقت تکرار | 0.2 میلی متر |
| هیسترز | 0.04... 1.76 میلی متر |
| ولتاژ کار نامی (Ue) | 24 ولت DC |
| محدوده ولتاژ کار (UB) | 15... 34 ولت DC |
| جریان برق بدون بار | 17 mA در 24 V DC؛ 30 mA در 34 V DC |
| جریان تشریفاتی نامینی (Ie) | 200 mA تا 50 °C؛ 150 mA تا 85 °C |
| کاهش ولتاژ خروجی (Ud) | حداکثر 2.5 ولت |
| جریان خارج از حالت | 0.01 mA |
| فرکانس تغییر | 300 هرتز |
| تاخیر زمانی قبل از دسترسی | 40 ms |
| درجه حفاظت | IP67 |
| محدوده دمای محیط | -25 تا +85 درجه سانتیگراد |
| محدوده دمای ذخیره سازی | -40 تا +85 درجه سانتیگراد |
| مواد مسکن | مس |
| رعایت | EN IEC 60947-5-2؛ EN IEC 63000 |
سوال1: 3RG4023-3AG01 برای چه نوع کاربردهایی مناسب است؟
این سیستم برای تشخیص فلز با فاصله کوتاه در سیستم های خودکار سازی فشرده مناسب است. کاربرد های معمول شامل سنجش حضور قطعات، تأیید موقعیت، کنترل شاخص سازی، نظارت بر دروازه یا stopper،و بازخورد توالی در ماشین هایی که از معماری استاندارد 24 ولت DC PLC استفاده می کنند.
سوال2: PNP به طور معمول در عمل باز چیست؟
PNP به طور معمول خروجی باز به این معنی است که سنسور یک سیگنال خروجی مثبت را هنگام تشخیص یک هدف فلزی ارائه می دهد.این با بسیاری از طرح های ورودی دیجیتال PLC که در اتوماسیون صنعتی استفاده می شود مطابقت دارد و باعث می شود دستگاه به راحتی در منطق کنترل منبع ورودی ادغام شود.
سوال 3: آیا فاصله حسگر 6 میلی متر یا 8 میلی متر است؟
ورق اطلاعات عمومی Pepperl+Fuchs برای 3RG4023-3AG01-PF نشان می دهد که فاصله نامی کار8.0 میلی متربنابراین برای یک صفحه محصول بر اساس ورق داده قابل تایید، 8.0 میلی متر امن تر و دقیق تر برای استفاده است.
سوال 4: آیا این سنسور به اندازه کافی برای خدمات صنعتی قوی است؟
بله، برگه ی داده ها حفاظت از IP67، پوشش مس، کار از -25 تا +85 درجه سانتیگراد و عملکردهای محافظتی الکتریکی مانند مقاومت در برابر مدار کوتاه و اضافه بار را فهرست می کند.این ویژگی ها از استفاده قابل اطمینان در محیط های کارخانه که در آن رطوبت، ارتعاش و کار روتینی ماشین انتظار می رود.
س5: آیا این مدل با استانداردهای صنعتی شناخته شده مطابقت دارد؟
بله. اسناد سازگاری Pepperl+Fuchs 3RG4023-3AG01-PF را به عنوان یک سنسور تحرک تحت پوشش EN IEC 60947-5-2 و EN IEC 63000 ذکر می کند.که برای خریداران که نیاز به اطلاعات مطابقت قابل ردیابی در طول بررسی فنی ارزشمند است، مجوز خرید، یا کار مستند سازی ماشین.
