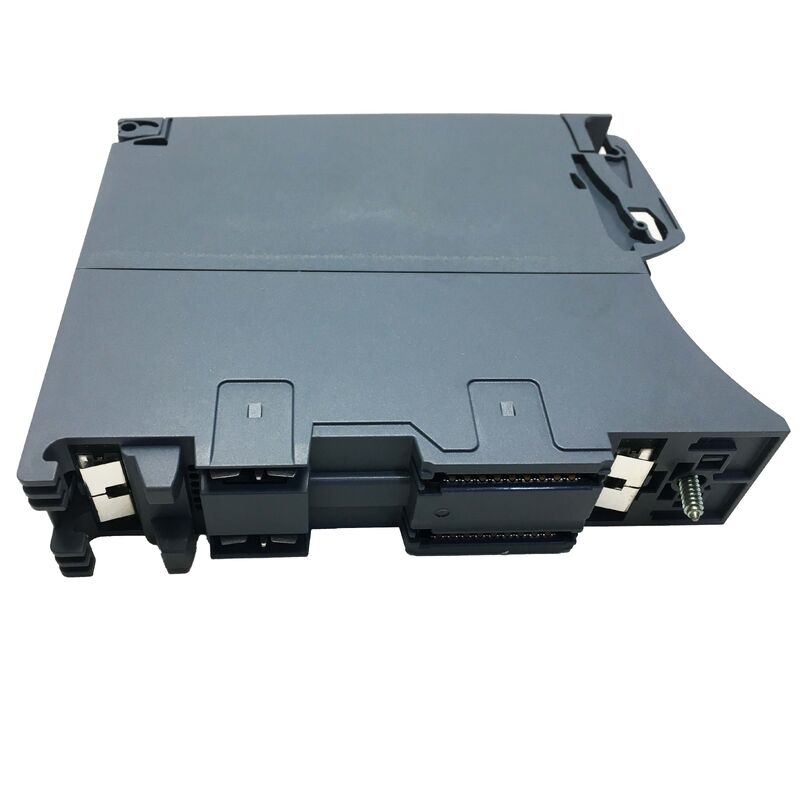

6ES7550-1AA01-0AB0 سیماتیک S7-1500 ماژول شمارنده 6ES75501AA010AB0 اصلی جدید

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V — شمارنده پرسرعت 2 کاناله / رمزگذار افزایشی 24 ولت / تشخیص موقعیت

TM Count 2x24V — شمارش پرسرعت مستقیماً در رک PLC

معماری ماژولار SIMATIC S7-1500 حول ماژول های عملکردی تخصصی طراحی شده است که وظایف سخت را به طور مستقل از چرخه پردازش اصلی CPU انجام می دهد. 6ES7550-1AA01-0AB0 TM Count 2x24V یکی از این ماژول‌های فناوری است - یک ماژول شمارنده اختصاصی که سیگنال‌های رمزگذار پرسرعت را با نرخ‌هایی پردازش می‌کند که چرخه اسکن CPU نمی‌تواند قابل اطمینان از آن پیروی کند.

ورودی های دیجیتال استاندارد PLC با سرعت چرخه برنامه اسکن می شوند. برای شمارش موقعیت و تشخیص رویداد با سرعت هزاران پالس در ثانیه، رویکرد چرخه برنامه شمارش را از دست می دهد و مقادیر موقعیت غیرقابل اعتماد را تولید می کند. ماژول TM Count با پردازش پالس‌های رمزگذار در سخت‌افزار - مستقل از اسکن CPU، این مشکل را برطرف می‌کند. ماژول خروجی ها را در زمان واقعی شمارش، مقایسه و تولید می کند، سپس نتایج را از طریق تصویر فرآیند ماژول در اختیار CPU قرار می دهد.

مشخصات کلیدی

آنچه که ماژول شمارش و تشخیص می دهد

شمارش نبض با سرعت بالا:شمارش پالس های رمزگذار در فرکانس های تا 200 کیلوهرتز (بر اساس مشخصات TM Count 2x24V) - مناسب برای رمزگذارهای چرخشی پرسرعت در ماشین آلات تولیدی.

تشخیص موقعیت افزایشی:با شمارش پالس های مربعی A/B از یک رمزگذار افزایشی، ماژول موقعیت زاویه ای یا خطی را در چرخه ماشین دنبال می کند. تعداد انباشته موقعیت را نسبت به آخرین مرجع خانه نشان می دهد.

کنترل دروازه:ورودی‌های DI را می‌توان به‌عنوان گیت‌های سخت‌افزاری پیکربندی کرد - شمارش را بر اساس سیگنال‌های خارجی (سوئیچ خانه ماشین، سنسور حضور محصول، ماشه همگام‌سازی) فعال یا غیرفعال می‌کند، بدون اینکه پردازشگر وقفه را تحت فشار قرار دهد.

سناریوهای کاربردی

سیستم موقعیت یابی نوار نقاله:یک نوار نقاله خط تولید از یک رمزگذار افزایشی در محور محرک استفاده می کند. TM Count 2x24V موقعیت تسمه را ردیابی می‌کند و سیگنال‌های خروجی خاص محصول را هنگام عبور اهداف از ایستگاه‌های درمان - مستقل از اسکن PLC، راه‌اندازی می‌کند.

شمارش محصول دستگاه بسته بندی:یک دستگاه بسته بندی با سرعت بالا به داده های تعداد دقیق محصول نیاز دارد. ماژول TM Count پالس‌های حسگر نوری را با سرعت دستگاه شمارش می‌کند و خروجی‌های مقایسه، محرک‌های جداسازی دسته‌ای را با تعداد صحیح فعال می‌کنند.

سوالات متداول

Q1: حداکثر فرکانس شمارش TM Count 2x24V (6ES7550-1AA01-0AB0) چقدر است؟

TM Count 2x24V سیگنال های رمزگذار 24 ولت را پردازش می کند. حداکثر فرکانس ورودی به حالت شمارش پیکربندی شده بستگی دارد. در حالت تک شماری (فقط شمارش پالس های A)، حداکثر فرکانس بیشتر از حالت مربعات است. برای اطلاع از محدودیت های فرکانس دقیق در هر حالت شمارش، به کتابچه راهنمای سخت افزار Siemens TM Count 2x24V مراجعه کنید. عملیات معمولی فرکانس های رمزگذار مورد استفاده در ماشین آلات صنعتی و کاربردهای نوار نقاله را پوشش می دهد.

Q2: آیا 6ES7550-1AA01-0AB0 از رمزگذارهای مطلق SSI پشتیبانی می کند؟

خیر. TM Count 2x24V فقط از رمزگذارهای افزایشی 24 ولت و رمزگذارهای پالس پشتیبانی می کند - از رمزگذارهای مطلق SSI (رابط سریال همزمان) پشتیبانی نمی کند. برای ورودی‌های رمزگذار SSI، ماژول SIMATIC S7-1500 TM PosInput (سری 6ES7551-xxxx-0AB0) ماژول مناسب است. قبل از انتخاب ماژول، نوع رمزگذار را در برنامه تأیید کنید.

Q3: چگونه ماژول TM Count با برنامه CPU S7-1500 ادغام می شود؟

ماژول TM Count از طریق گذرگاه backplane S7-1500 با CPU ارتباط برقرار می کند. توابع شمارش، نقاط تنظیم و تخصیص خروجی از طریق STEP 7 (TIA Portal) با استفاده از پیکربندی سخت افزاری ماژول و بلوک های عملکرد سیستم (SFB) پیکربندی می شوند. CPU مقادیر شمارنده را می خواند و پارامترهای کنترلی را روی تصویر فرآیند ماژول می نویسد. SFB های اختصاصی (CTRL_HSC) رابط برنامه را برای کنترل شمارنده و بازخوانی مقدار فراهم می کنند.

Q4: آیا خروجی های مقایسه 6ES7550-1AA01-0AB0 سریعتر از چرخه اسکن PLC می توانند عمل کنند؟

بله خروجی‌های مقایسه در TM Count 2x24V به مقادیر شمارنده در سخت‌افزار واکنش نشان می‌دهند - وقتی شمارنده بدون توجه به زمان چرخه اسکن PLC به مقدار مقایسه پیکربندی‌شده می‌رسد، خروجی سوئیچ می‌شود. این واکنش سخت‌افزاری مزیت کلیدی رویکرد ماژول فناوری است: زمان‌بندی خروجی دقیق و قطعی است و به زمان پردازش بعدی تصویر خروجی توسط CPU وابسته نیست.

Q5: عرض 6ES7550-1AA01-0AB0 در رک S7-1500 چقدر است؟

TM Count 2x24V دارای عرض 35 میلی متر در رک S7-1500 است. این عرض استاندارد تک اسلات برای ماژول های تک پهن SIMATIC S7-1500 است. این یک اسلات در رک S7-1500 اشغال می کند و با روش اتصال ماژول استاندارد که در خانواده محصولات S7-1500 استفاده می شود نصب می شود.
