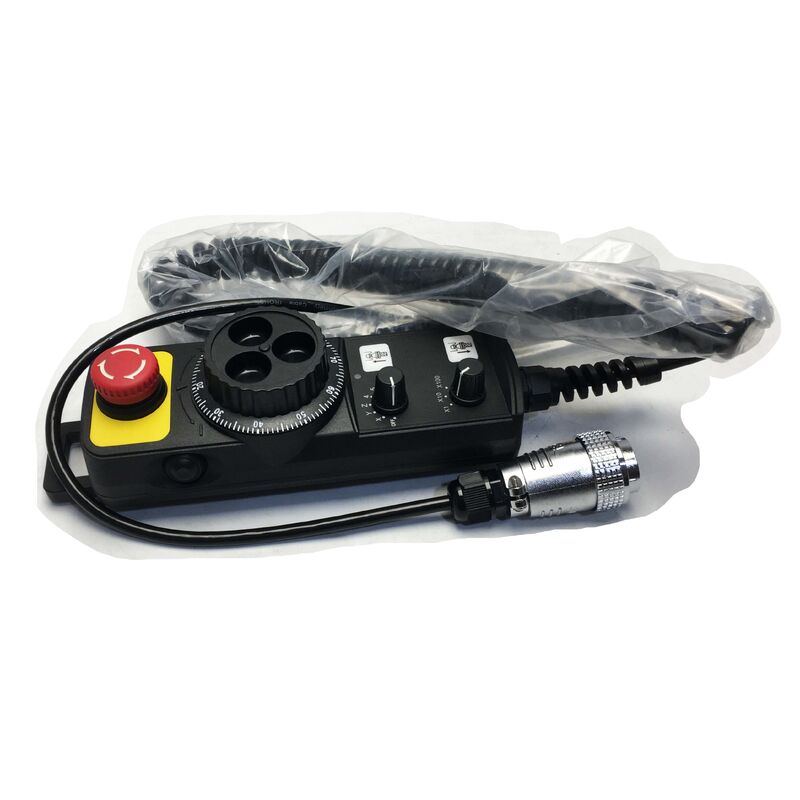

PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید
  • PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید
  • PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید
  • PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید
  • PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید
  • PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید

PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید

محل منبع چین
نام تجاری WEIYA
گواهی CE RoHS
شماره مدل PHCS3-2013
جزئیات محصول
شماره مدل:
PHCS3-2013
نام تجاری:
WEIYA
نوع محصول:
مولد پالس دستی CNC
سری:
PHCS3
توضیحات رایج:
چرخ دستی برای سری استاندارد
استفاده از کنترل:
کنترل حرکت دستی محور X / Y / Z
نوع نصب:
نوع دستی قابل حمل
وضعیت:
جدید / استفاده شده
گارانتی:
یک سال
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1
قیمت
USD 300-500 / piece
جزئیات بسته بندی
بسته بندی اصلی
زمان تحویل
2 روز
شرایط پرداخت
L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه
100 عدد در روز
توضیحات محصول
چرخ دستی الکترونیکی PHCS3-2013 WEIYA PHCS32013 برای سری استاندارد Weyerhaeuser جدید
PHCS3-2013 | مولد پالس دستی چرخ دستی الکترونیکی CNC
کابل دستی / سیم پیچ / رابط قفل / رابط CNC سری استاندارد
پالس مولد دستی – کنترل محور در قطعه کار
یک مولد پالس دستی کنترل محور مستقیم را در دست اپراتور در ناحیه برش قرار می دهد. به جای دویدن از روی یک پانل ثابت، اپراتور خود را روی قطعه کار قرار می‌دهد و در حالی که به طور لحظه‌ای فاصله ابزار را تماشا می‌کند، چرخ دستی را می‌چرخاند. CNC هر پالس از چرخ دستی را به عنوان یک افزایش حرکت در محور انتخاب شده تفسیر می کند.
PHCS3-2013 سیگنال های افزایشی دقیقی تولید می کند. در تنظیمات ضرب‌کننده دقیق، یک کلیک چرخ دستی بخش‌های محور یک میلی‌متر را حرکت می‌دهد - به اپراتور کنترل کامل روی سرعت‌های نزدیک به ابزار در حین تنظیم و اندازه‌گیری افست ابزار را می‌دهد.
ویژگی های کلیدی محصول
تایپ کنید پالس مولد دستی (MPG)
فرم بدنه دستی و ارگونومیک
کنترل ها رمزگذار اصلی + انتخابگر کمکی
کابل مارپیچ، تسکین فشار فنری
رابط قفل دایره ای چند پین
رابط CNC سری استاندارد
طراحی کنترل دوگانه - انتخابگر چرخ دستی و محور
PHCS3-2013 دو کنترل را در یک بدنه دستی ادغام می کند:
  • چرخ رمزگذار اصلی:رمزگذار چرخشی اولیه چرخاندن آن پالس های حرکتی ایجاد می کند که CNC به حرکت محور تبدیل می شود. چرخش در جهت عقربه های ساعت معمولاً جهت مثبت را فرمان می دهد. دستورات خلاف جهت عقربه های ساعت منفی است. تعداد پالس در هر دور، وضوح گام را در هر تنظیم ضریب تعیین می کند.
  • انتخابگر کمکی:یک کلید یا شماره گیری ثانویه برای انتخاب محور و ضرب - انتخاب محور (X، Y، Z، یا محور چهارم) و افزایش در هر پالس (*1، *10، *100). داشتن هر دو کنترل روی یک بدنه به این معنی است که اپراتور برای تغییر محور یا اندازه گام در طول موقعیت یابی به پانل اصلی باز نمی گردد - همه چیز در دسترس است.
کابل سیم پیچ و کانکتور قفل
کابل سیم پیچی بدون کشیدن کابل شل روی میز یا کف دستگاه، کشیده و جمع می شود. این امکان را به اپراتور می دهد تا در قسمت جلو، کنار و اطراف قطعه کار کند در حالی که متصل باقی می ماند.
در انتهای کنترلر، یک رابط دایره ای چند پین با یقه قفل رزوه ای، اتصال را به طور مثبت ایمن می کند. یقه قفل از قطع شدن تصادفی در حین استفاده جلوگیری می کند - مهم است زیرا MPG که در اواسط کار قطع می شود می تواند CNC را در حالت چرخ دستی نامشخص رها کند. قطع ارتباط مستلزم باز کردن عمدی یک چهارم چرخش است.
سناریوهای کاربردی
  • تنظیم مبنا قطعه کار:اپراتور دوک را به سمت پایین حرکت می دهد تا سطح قطعه کار را لمس کند تا یک افست کاری محور Z ایجاد کند. استفاده از PHCS3-2013 با افزایش *1 - معمولاً 0.001 میلی متر در هر پالس - تماس از طریق یک سنج حسگر یا نشانگر لمسی دقیقاً در لحظه مناسب تأیید می شود.
  • اجرای خشک برنامه دستی:قبل از اجرای یک برنامه جدید با نرخ تغذیه خودکار، اپراتور مسیر برنامه ریزی شده را به صورت دستی با PHCS3-2013 طی می کند، ابزار را گام به گام پیش می برد و قبل از شروع چرخه خودکار، فاصله ها را تأیید می کند.
  • بررسی و بازرسی:اپراتور محورهای دستگاه را تکان می دهد تا یک قلم پروب را در نقاط اندازه گیری روی قطعه کار قرار دهد. وضوح خوب MPG اجازه می دهد تا کاوشگر دقیق بدون خطر عبور بیش از حد به قطعه قرار گیرد.
سوالات متداول
Q1: PHCS3-2013 چه وضوح پالسی را ارائه می دهد؟
وضوح با تنظیم سوئیچ ضریب در ترکیب با پیکربندی MPG CNC تعیین می شود. در *1، هر کلیک رمزگذار معمولاً 0.001 میلی متر (1 میکرون) از محور را فرمان می دهد. در 10 * گام 0.01 میلی متر است. در 100 * 0.1 میلی متر است. تنظیمات پارامتر MPG CNC فاصله دقیق هر پالس را تعیین می کند - قبل از راه اندازی این تنظیمات را در مستندات پارامتر CNC تأیید کنید.
Q2: آیا PHCS3-2013 با کنترلرهای CNC غیر از سری استاندارد سازگار است؟
PHCS3-2013 برای رابط CNC سری استاندارد مشخص شده است. سازگاری با سایر کنترلرها به استاندارد سیگنال MPG بستگی دارد - معمولاً سیگنال های رمزگذار دیفرانسیل (A+/A-/B+/B-) در 5 ولت. قبل از اتصال به سیستم دیگری، مشخصات سیگنال پورت MPG کنترلر هدف و تخصیص پین را در مقابل پین‌آت کانکتور PHCS3-2013 تأیید کنید.
Q3: آیا PHCS3-2013 می تواند هر چهار محور را اجرا کند؟
انتخابگر کمکی در PHCS3-2013 امکان انتخاب محور را فراهم می کند - معمولاً X، Y، Z و محور چهارم در صورت فعال بودن. محورهای موجود به پیکربندی کنترلر CNC و اینکه آیا محور چهارم به صورت فیزیکی وجود دارد و در پارامترهای سیستم فعال است یا خیر، بستگی دارد. خود چرخ دستی سیگنال های پالس مستقل از محور تولید می کند. CNC آنها را به محور انتخاب شده فعلی هدایت می کند.
Q4: آیا می توان PHCS3-2013 را به طور همزمان با کلیدهای حرکتی پانل دستگاه استفاده کرد؟
خیر. در عملکرد استاندارد CNC، کلیدهای MPG و دویدن پانل متقابل هستند. فعال کردن حالت چرخ دستی در انتخابگر حالت CNC، کلیدهای پانل را خاموش می کند - فقط MPG فعال است. بازگشت به حالت Jog MPG را غیرفعال می کند. PHCS3-2013 متصل باقی می ماند، اما دستورات حرکتی خارج از حالت کارکرد چرخ دستی ایجاد نمی کند.
Q5: PHCS3-2013 از چه تعداد و نوع پین اتصال استفاده می کند؟
PHCS3-2013 از یک کانکتور قفل دایره ای چند پین استفاده می کند. تعداد دقیق پین ها از استاندارد رابط CNC MPG سری استاندارد پیروی می کند. برای تأیید تعداد پین و قطر کانکتور، علامت‌های بدنه رابط را مستقیماً روی واحد نصب شده بخوانید. برای جایگزینی کابل یا منبع اتصال، تعداد پین، قطر کانکتور و مشخصات رزوه یقه قفل را از واحد فیزیکی مطابقت دهید.
PHCS3-2013 WEIYA چرخ دستی الکترونیکی PHCS32013 برای Weyerhaeuser سری استاندارد جدید 0
