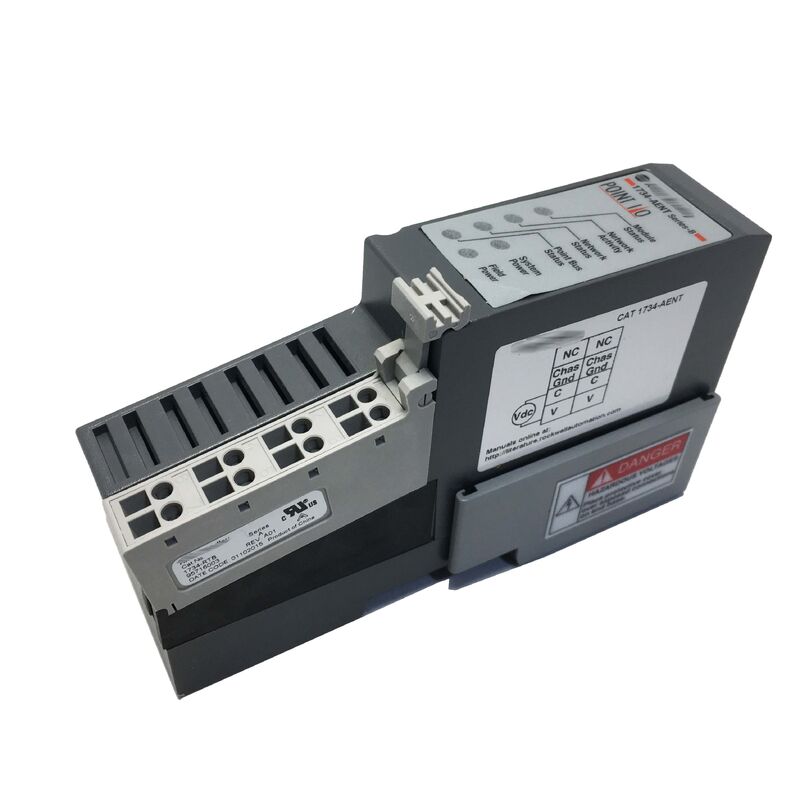

1734-AENT ماژول آداپتور اترنت جدید اصلی AB 1734AENT
Allen-Bradley 1734-AENT | آداپتور EtherNet/IP POINT I/O
شماره قطعه: 1734-AENT
سازنده: Allen-Bradley / Rockwell Automation (USA)
نوع محصول: آداپتور ارتباطی EtherNet/IP — سری POINT I/O
خانواده محصول: 1734 POINT I/O
ولتاژ ورودی: 24 ولت DC اسمی (محدوده 10-28.8 ولت DC)
مرور کلی
1734-AENT آداپتور EtherNet/IP برای سیستم 1734 POINT I/O آلن-بردلی است — ماژولی که یک رک POINT I/O را به یک کنترلر ControlLogix، CompactLogix یا هر کنترلر دیگری که قابلیت EtherNet/IP را دارد، متصل میکند.
آن را در سمت چپترین موقعیت یک ریل POINT I/O نصب کنید، کابل اترنت RJ45 را وصل کنید، و کل رک I/O به یک گره شبکهای تبدیل میشود که کنترلر میتواند در زمان واقعی به آن دسترسی داشته باشد، بخواند و بنویسد.
سیستم POINT I/O خود یک پلتفرم I/O متراکم و ماژولار است — ماژولهای I/O منفرد فقط 12 میلیمتر عرض دارند و امکان I/O با چگالی بالا را در فضای پنل فشرده فراهم میکنند.
هر ماژول روی ریل DIN میلغزد و از طریق بکپلین POINTBus در پشت مجموعه به ماژول بعدی متصل میشود، با 1734-AENT در سر که بین POINTBus و شبکه اترنت ترجمه میکند.
این آداپتور میتواند تا 63 ماژول POINT I/O را در یک گره واحد پشتیبانی کند — تا 504 نقطه I/O ترکیبی — که یک 1734-AENT واحد را قادر میسازد تا بخش قابل توجهی از I/O یک ماشین را تنها با یک آدرس شبکه مدیریت کند.
آنچه 1734-AENT را به یک دستگاه میدانی همهکاره تبدیل میکند، ترکیب لایه کاربردی CIP (پروتکل صنعتی مشترک) با حمل و نقل فیزیکی استاندارد EtherNet/IP است.
CIP همان لایه پروتکل مورد استفاده در ControlNet و DeviceNet است، بنابراین کنترلرهای Logix از طریق 1734-AENT با ماژولهای POINT I/O ارتباط برقرار میکنند و از همان پارادایم برنامهنویسی دستگاههای CIP دیگر استفاده میکنند — نیازی به یادگیری پروتکلهای ارتباطی خاص یا مبدلهای پروتکل نیست.
مشخصات کلیدی
| پارامتر |
مقدار |
| شماره قطعه |
1734-AENT |
| سازنده |
Allen-Bradley / Rockwell Automation |
| نوع محصول |
آداپتور EtherNet/IP POINT I/O |
| ولتاژ ورودی |
24 ولت DC اسمی (10-28.8 ولت DC) |
| مصرف برق |
حداکثر 4.5 وات در 28.8 ولت DC |
| جریان هجومی |
حداکثر 6 آمپر در هنگام روشن شدن |
| خروجی POINTBus |
1000 میلیآمپر (برای ماژولهای I/O متصل) |
| سرعت شبکه |
10/100 مگابیت بر ثانیه، نیمه یا تمام دوبلکس |
| مذاکره خودکار |
بله |
| حداکثر ماژولها |
63 ماژول POINT I/O |
| حداکثر نقاط I/O |
504 |
| توپولوژیها |
ستاره، درخت، خطی |
| کانکتور |
RJ45 (کابل Cat 5) |
| نصب |
ریل DIN، عمودی |
| پروتکل |
CIP / EtherNet/IP |
| حفاظت از قطبیت |
بله |
EtherNet/IP — چرا برای I/O توزیع شده مهم است
EtherNet/IP از سختافزار اترنت استاندارد IEEE 802.3 و شبکهسازی TCP/IP استفاده میکند، اما لایه کاربردی CIP را اضافه میکند که رفتار صنعتی و قطعی را به آن میدهد.
قابلیت کلیدی برای I/O توزیع شده، پیامرسانی ضمنی است — 1734-AENT و کنترلر متصل به آن یک اتصال I/O چرخهای برقرار میکنند که به طور خودکار دادههای I/O را با نرخ تعریف شده تبادل میکند بدون هیچ برنامهنویسی کاربردی در سمت کنترلر فراتر از پیکربندی اولیه.
در عمل، این بدان معناست که یک کنترلر CompactLogix یا ControlLogix ماژولهای POINT I/O متصل به یک 1734-AENT را طوری میبیند که گویی I/O محلی هستند — تگها در پایگاه داده تگهای کنترلر ظاهر میشوند، دادههای ورودی به طور خودکار در RPI (بازه بستهی درخواستی) پیکربندی شده بهروزرسانی میشوند و دادههای خروجی به طور خودکار نوشته میشوند.
برنامهنویس کنترلر ارتباط اترنت را مدیریت نمیکند؛ پلتفرم Logix آن را به طور شفاف مدیریت میکند.
1734-AENT همچنین از پیامرسانی صریح — پیامهای غیر چرخهای برای تغییرات پیکربندی، خواندن پارامترها یا تشخیصها — پشتیبانی میکند.
این در طول راهاندازی، عیبیابی یا زمانی که کنترلر نیاز به پرس و جو وضعیت ماژول خارج از چرخه بهروزرسانی I/O عادی دارد، استفاده میشود.
اختصاص آدرس IP و راهاندازی شبکه
1734-AENT از اختصاص آدرس IP از طریق BOOTP یا DHCP پشتیبانی میکند — ابزارهای استاندارد شبکه که به طور خودکار یک آدرس IP را به یک دستگاه تازه متصل اختصاص میدهند. Rockwell Automation یک ابزار BOOTP/DHCP را به عنوان بخشی از مجموعه ابزارهای RSLinx و Studio 5000 ارائه میدهد.
اولین بار که آداپتور روشن میشود، یک درخواست BOOTP پخش میکند. سرور BOOTP با آدرس IP اختصاص داده شده پاسخ میدهد.
هنگامی که یک آدرس IP ثابت اختصاص داده شد و تأیید شد، توصیه میشود آداپتور را برای استفاده از آدرس ذخیره شده ثابت به جای BOOTP/DHCP پویا پیکربندی کنید — این از تغییرات آدرس IP در صورت عدم دسترسی موقت سرور DHCP در هنگام راهاندازی مجدد جلوگیری میکند.
در اکثر برنامههای کنترل تولید، آدرسهای آداپتور I/O ثابت هستند تا از از دست دادن اتصال I/O توسط کنترلر به دلیل انقضای اجاره DHCP یا عدم دسترسی به سرور DHCP جلوگیری شود.
منابع تغذیه توسعه
1734-AENT جریان 1000 میلیآمپر POINTBus را برای تغذیه ماژولهای I/O متصل فراهم میکند. برای پیکربندیهایی که از این بودجه فراتر میروند — که هنگام استفاده از بسیاری از ماژولهای آنالوگ یا تخصصی اتفاق میافتد — منابع تغذیه توسعه (1734-EP24DC یا معادل آن) باید در ریل در موقعیتهای مناسب قرار گیرند.
یک منبع تغذیه توسعه میتواند تا 17 ماژول اضافی را تغذیه کند.
برنامهریزی محل قرارگیری منبع تغذیه توسعه یک مرحله مهم در طراحی گرههای بزرگتر POINT I/O است.
سوالات متداول
س1: 1734-AENT متصل و روشن است اما در شبکه EtherNet/IP ظاهر نمیشود. LED لینک شبکه خاموش است. ابتدا چه چیزی باید بررسی شود؟
یک LED لینک خاموش به این معنی است که اتصال فیزیکی اترنت برقرار نشده است. کابل Cat 5 را بررسی کنید — تأیید کنید که محکم به پورت RJ45 آداپتور وصل شده است، آسیب ندیده است و به یک پورت سوئیچ فعال متصل است.
اگر کابل و اتصال سوئیچ خوب تأیید شدند، ولتاژ منبع تغذیه 24 ولت DC را در محدوده 10-28.8 ولت در پایانههای تغذیه آداپتور بررسی کنید.
آداپتور باید قبل از تلاش برای ارتباط شبکه، تغذیه داشته باشد.
اگر LED لینک روشن شد اما آداپتور همچنان در شبکه ظاهر نشد، با استفاده از ابزار BOOTP به راهاندازی آدرس IP ادامه دهید.
س2: 1734-AENT از چند اتصال کنترلر همزمان پشتیبانی میکند؟
1734-AENT از اتصالات چندین کنترلر به طور همزمان پشتیبانی میکند. در عمل، یک کنترلر مالک اتصال I/O برای کنترل خروجی است، در حالی که کنترلرهای اضافی میتوانند اتصالات فقط خواندنی برای خواندن دادههای ورودی برقرار کنند.
این به سیستمهای نظارتی یا مانیتورینگ اجازه میدهد تا دادههای POINT I/O را مشاهده کنند بدون اینکه با مالکیت I/O کنترلر اصلی تداخل داشته باشند.
تعداد کل اتصالات همزمان توسط ظرفیت جدول اتصال آداپتور محدود میشود — برای محدودیت خاص در نسخه سفتافزار نصب شده، به مستندات کاربر آداپتور مراجعه کنید.
س3: یک ماژول POINT I/O در موقعیت 32 خطاهای ارتباطی نشان میدهد، اما سایر ماژولها کار میکنند. 1734-AENT وضعیت عادی را نشان میدهد. محتملترین علت چیست؟
خطاهای ارتباطی ماژول مجزا با یک آداپتور سالم معمولاً نشاندهنده مشکل POINTBus محلی است — یا ماژول آسیبدیده خود خراب شده است، اتصالات POINTBus آن به ماژولهای مجاور به طور کامل جا نیفتادهاند، یا ماژول جریان POINTBus بیش از حد کشیده و شرایط حد توان را فعال کرده است.
ماژول در موقعیت 32 را جدا کرده و دوباره جا بزنید. اگر ریل بیش از حدود 17 ماژول دارد، بررسی کنید که آیا منبع تغذیه توسعه نصب شده است.
اگر مشکل با ماژول به موقعیت دیگری منتقل شد، ماژول خراب شده است و باید تعویض شود.
س4: 1734-AENT در یک سیستم در حال اجرا جایگزین میشود. آیا آدرس IP و پیکربندی نیاز به ورود مجدد دارند؟
بله. آدرس IP و تمام دادههای پیکربندی در خود ماژول ذخیره میشوند، نه در سختافزار رک I/O.
هنگامی که یک 1734-AENT جدید نصب میشود، باید همان آدرس IP واحد اصلی را به آن اختصاص داد — با استفاده از ابزار BOOTP یا Studio 5000 — و پیکربندی اندازه شاسی I/O باید با تعداد ماژولهای متصل مطابقت داشته باشد.
پس از تنظیم آدرس IP و برقراری مجدد اتصال I/O توسط کنترلر، سیستم باید بدون تغییر در برنامه کنترلر به عملکرد عادی بازگردد.
س5: تفاوت بین 1734-AENT و 1734-AENTR چیست؟
1734-AENT دارای یک پورت اترنت است که از توپولوژیهای ستاره و درخت پشتیبانی میکند. 1734-AENTR دارای دو پورت اترنت با سوئیچ داخلی است که علاوه بر توپولوژیهای ستاره و خطی/زنجیرهای، از توپولوژی Device Level Ring (DLR) نیز پشتیبانی میکند.
DLR تحمل خطا در سطح شبکه را فراهم میکند — یک شکست کابل منفرد در هر نقطه از حلقه، ارتباط I/O را مختل نمیکند زیرا حلقه در اطراف شکست مجدداً پیکربندی میشود.
برای برنامههایی که در دسترس بودن مداوم I/O علیرغم خطاهای کابل مورد نیاز است، 1734-AENTR انتخاب مناسبی است. برای شبکههای استاندارد ستاره یا درخت، 1734-AENT گزینه سادهتری است.
