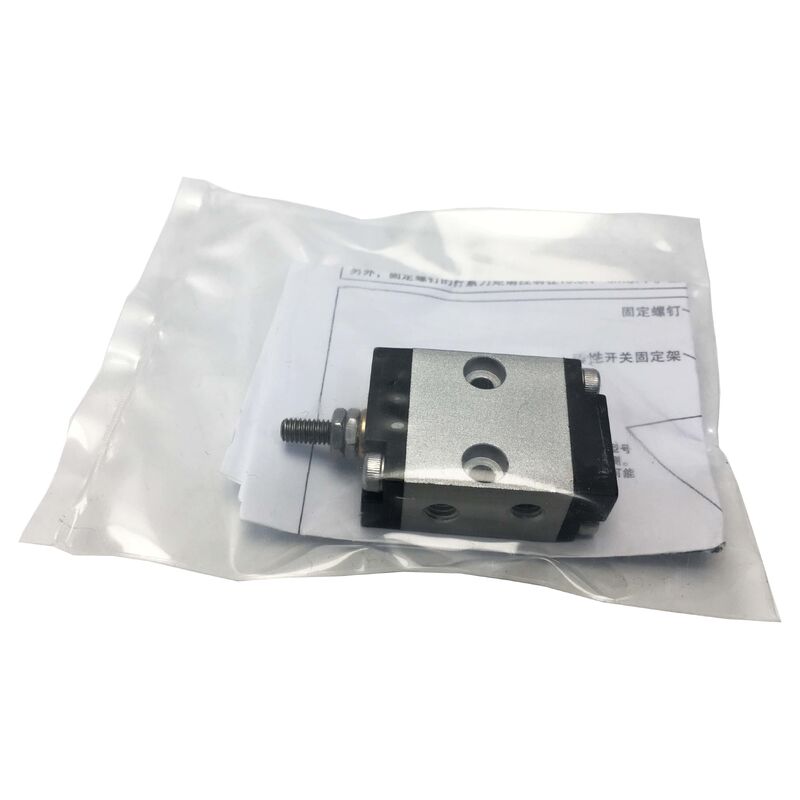

BDA10X5 فابريکه جديد مهر و موم شده Koganei BDA10X5 سيليندر BDA10-5

شماره قطعه: BDA10X5

سازنده: شرکت کوگانای (ژاپن)

نوع محصول: سیلندر پنوماتیک جمع و جور چند منظوره

سری: BDA

قطر داخلی: 10 میلی متر

کورس: 5 میلی متر

BDA10X5 یک سیلندر پنوماتیک جمع و جور چند منظوره سری BDA کوگانای با قطر داخلی 10 میلی متر و کورس 5 میلی متر است. این سیلندر هوای دو طرفه برای فعال سازی حرکات کوچک در کاربردهای اتوماسیون صنعتی طراحی شده است.

ایده آل برای عملیات برداشت و قرار دادن، گیره های ریز، پرتاب قطعات، ایندکسینگ و حرکت خطی کوتاه در محیط های با فضای محدود که دقت تکرارپذیر ضروری است. کوگانای، یک تولید کننده ژاپنی با تجربه گسترده در پنوماتیک دقیق، سری BDA را برای ارائه انعطاف پذیری نصب همه کاره بدون نیاز به انواع بدنه سیلندر مختلف برای هر جهت نصب طراحی کرده است.

پیکربندی قطر داخلی 10 میلی متر با کورس 5 میلی متر برای کاربردهای سبک و با کورس کوتاه در تجهیزات مونتاژ دقیق، سیستم های جابجایی نیمه هادی، تولید تجهیزات پزشکی، خطوط مونتاژ الکترونیک و ماشین آلات فرآوری مواد غذایی مناسب است.

ویژگی برجسته سیلندر BDA، انعطاف پذیری نصب آن است. بدنه استاندارد از نصب جانبی مستقیم پشتیبانی می کند، در حالی که سه نوع براکت اضافی ارائه می دهند:

• نصب فلنج جلو برای نصب رو در رو
• نصب فلنج عقب برای نصب از پشت سیلندر
• نصب چنگکی/محوری برای کاربردهایی که نیاز به حرکت چرخشی دارند

این طراحی به سازندگان ماشین اجازه می دهد تا از همان بدنه سیلندر در موقعیت های مختلف استفاده کنند، موجودی قطعات یدکی را ساده کرده و پیچیدگی خرید را کاهش می دهد.

• اعمال برچسب با کنترل دقیق عمق پرس
• پرتاب قطعه از فیکسچرها یا لانه ها
• گیره نرم قطعات کار شکننده
• فعال سازی شیر برای فلپ های انحرافی سبک
• تغذیه ریز در سیستم های ایندکسینگ

BDA10X5 با سنسور سوئیچ های کوگانای که موقعیت پیستون را در انتهای کورس تشخیص می دهند، سازگار است. سیگنال های سنسور مستقیماً به ماژول های ورودی دیجیتال PLC تغذیه می شوند و به کنترل کننده های ماشین تأیید می کنند که کورس های پیشروی یا عقب نشینی کامل شده اند.

هر دو نوع سنسور حالت جامد (3 سیمه) و سنسور رید (2 سیمه) در دسترس هستند، با موقعیت های نصب قابل تنظیم برای تنظیم دقیق.

برای عملکرد بهینه، از هوای فشرده تمیز و خشک با فیلتر-رگولاتور بالادست که روی فشار عملیاتی مورد نظر (0.05 تا 0.7 مگاپاسکال) تنظیم شده است، استفاده کنید. آب بندهای استاندارد سیلندر برای هوای بدون روغن طراحی شده اند که در کاربردهای تمیز یا تماس با مواد غذایی ترجیح داده می شوند.

در صورت استفاده از هوای روغنی، روانکاری مداوم را برای جلوگیری از تخریب آب بندها حفظ کنید.

شیرهای کنترل جریان را در صورت نصب بررسی کنید، زیرا یک شیر سوزنی تقریباً بسته می تواند این علامت را ایجاد کند. قطر داخلی و طول لوله را برای مشکلات افت فشار بررسی کنید. تداخل مکانیکی یا سایش آب بند داخلی که باعث نشت هوا می شود را بررسی کنید.

BDA10X5 استاندارد به طور خاص برای استفاده در اتاق تمیز درجه بندی نشده است. برای کاربردهای اتاق تمیز، نوع CS-BDA (سیستم تمیز) را مشخص کنید که از آب بندها و روش های ساخت ویژه برای به حداقل رساندن تولید ذرات استفاده می کند.

از سوراخ های عبوری در بدنه سیلندر برای پیچ های نصب استفاده کنید. از سفت کردن بیش از حد برای جلوگیری از اعوجاج بدنه خودداری کنید. از چسب قفل کننده رزوه استفاده کنید و اطمینان حاصل کنید که سطح نصب صاف و سفت است تا از انحراف در حین کار جلوگیری شود.

سنسور را در طول مسیر نصب بلغزانید تا زمانی که چراغ نشانگر قوی ترین و پایدارترین سیگنال را در انتهای کورس نشان دهد. سنسورهای نشانگر دو رنگ کوگانای این فرآیند تنظیم را تسهیل می کنند.

برای عمر خدمتی بیش از 10 میلیون سیکل در هوای تمیز و فیلتر شده مناسب طراحی شده است. آب بندها را بر اساس وضعیت و نه برنامه تعویض کنید. نشانه ها شامل نشت هوای قابل مشاهده، کاهش سرعت کورس یا میرایی نرم در انتهای کورس است.
