3RT1975-6A جدید اصلی زیمنس 3RT19756A قطعات کلید قطعات تماس
زيمنس 3RT1975-6A
شماره بخش:3RT1975-6A
تولید کننده:شرکت زیمنس (آلمان)
نوع محصول:کیت تماس جایگزین (بخش یدکی)
دامنه محصول:سیریوس (سری 3RT1)
مرور کلی

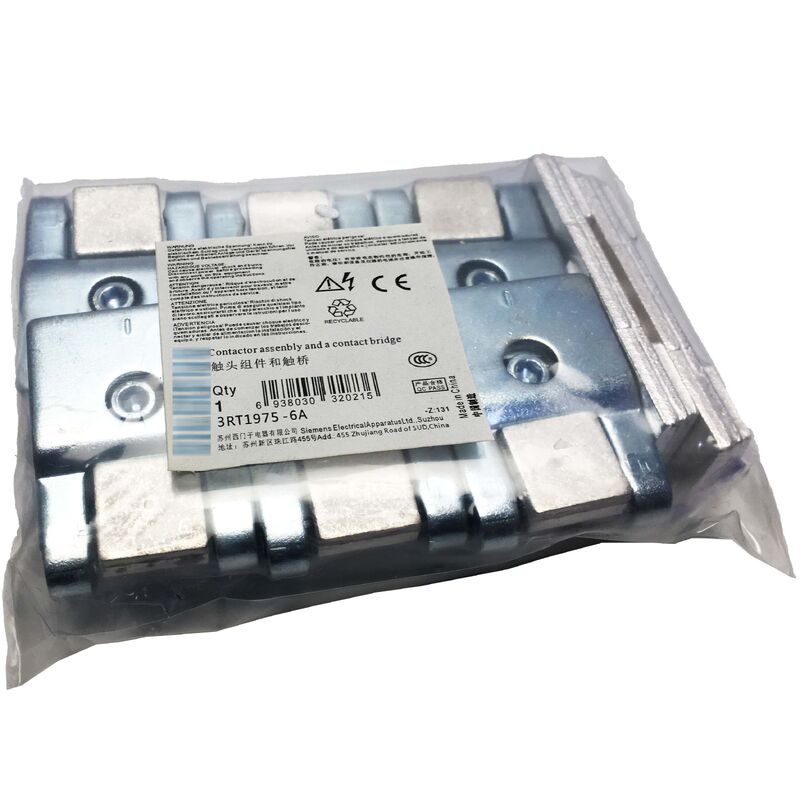

3RT1975-6A کیت تماس جایگزینی OEM زیمنس برای کانتکتور قدرت SIRIUS 3RT1075 است. شامل همه چیز مورد نیاز برای بازگرداندن مجموعه اصلی تماس یک 3RT1075 است:سه پل تماس متحرک، شش قطعه تماس ثابت، و سخت افزار نصب مرتبط.
این کیت تمام شش سطح تماس را در سه قطب اصلی به طور همزمان جایگزین می کند و تماس دهنده را به مقاومت تماس اصلی، کاهش ولتاژ و ظرفیت حمل جریان باز می گرداند.
3RT1075 کانتاکتور قدرت سایز S12 زیمنس است که بزرگترین قاب استاندارد در سری SIRIUS 3RT1 است. با قدرت 400A AC-3 ، موتورهای سه فاز AC تا 200kW را در شبکه های 400V تغییر می دهد ،150 اسب بخار با 480 ولتو 400 اسب بخار با برق 600 ولت
در این سطوح قدرت 3RT1075 برخی از بالاترین جریان های مداوم را در خط محصول SIRIUS کنترل می کند.پانل های محرک اصلی برای فن های صنعتی و کمپرسورها، محرک های پمپ مرکزی در تصفیه آب و کاربردهای سنگین دریایی و فرآوری.
تماس ها به شدت فرسوده می شوند و باعث می شوند که 3RT1975-6A یکی از مهم ترین قطعات پشتیبان برای هر مکانی باشد که این ماشین ها را اجرا می کند.
فلسفه طراحی SIRIUS باعث می شود که جایگزینی تماس عملی باشد.مجموعه کیت 3RT19 اجازه می دهد تا نگهداری بدون برداشتن کانتاکتور از پانل در بسیاری از انواع نصبکه به معنی زمان توقف کمتر، قطع ارتباط کمتر، و بازگشت سریع تر به خدمات است.
مشخصات کلیدی
| پارامتر |
ارزش |
| شماره بخش |
3RT1975-6A |
| تولید کننده |
شرکت زیمنس |
| نوع محصول |
کیت تماس جایگزین |
| طیف محصولات |
SIRIUS 3RT1 |
| رابط سازگاری |
3RT1075 |
| محتویات کیت |
3 تماس متحرک + 6 تماس ثابت + قطعات نصب |
| قطب ها |
تماس های اصلی سه قطبی |
| جریان نامی |
400A (AC-3) |
| حداکثر ولتاژ |
۶۰۰ ولت |
| کلاس اندازه کانتکتور |
S12 |
| ابعاد |
77 × 72 × 94 میلی متر |
| کشور منشاء |
آلمان |
چرخه پوشیدن تماس در 400A
هر بار که 3RT1075 تحت بار باز می شود، یک قوس بین تماس های جدا کننده شکل می گیرد. قوس یک کسری از میلی ثانیه طول می کشد اما در 400A، انرژی در این فاصله قابل توجه است.با هر عمل مقدار کمی از مواد تماس را از بین می برد.
مواد فرسوده شده به عنوان باقیمانده های کربن سیاه در سطوح تماس قرار می گیرند. طی صدها یا هزاران چرخه تغییر، این فرسایش تجمع می کند. ضخامت تماس کاهش می یابد.بهار فشار تماس کمتر انحرافهندسه سطح از صاف و صاف به سوراخ و نامنظم تغییر می کند.
این تغییرات باعث افزایش مقاومت تماس می شود. مقاومت تماس بالاتر به معنای تولید گرما بیشتر در مفصل تماس است که فرسایش را تسریع می کند.
علائم هشدار واضح است: دمای بالا در ترمینال های اصلی، سوراخ های قابل مشاهده، بوی فلز گرم در هنگام تغییر شدید و در موارد پیشرفته،صدای یک قوس سخت تر از حد معمول در بسته شدن.
تماس های پوشیده و بدون استفاده در نهایت جوش می شوند و سطوح نرم شده فلزات نقره ای در حین وقایع وقفه فیوز می شوند.یک تماسگر جوشیده نمی تواند در شرایط نقص باز شود و یک خطر ایمنی را ایجاد می کندبازرسی منظم و تعویض در زمان مناسب کیت با 3RT1975-6A از این نتیجه جلوگیری می کند.
هر سه قطب با هم چرا تعویض جزئی یک عمل ضعیف است
یک غریزه ی مشترک برای کاهش هزینه این است که تنها متلاشی ترین قطب را جایگزین کنید. این تصمیم اشتباه است. وقتی یک قطب به آستانه ی فرسایش می رسد، دو قطب دیگر به سرعت از 200 کیلو وات و بالاتر عقب می مانند.هر سه فاز دارای جریان تقریبا مساوی هستند و انرژی قوس تقریبا مساوی در هر چرخه دارند..
تعویض فقط یک قطب به این معنی است که دو قطب باقیمانده به زودی نیاز به تعویض دارند، که نیاز به یک خاموش شدن دوم و یک رویداد نگهداری دوم دارد.
تعویض کامل کیت با 3RT1975-6A تماسگر را به یک خط پایه یکنواخت در تمام قطب ها باز می گرداند. فواصل نگهداری بعدی قابل پیش بینی و سازگار است.هزینه کل نیروی کار کمتر است.
قطعات یدکی SIRIUS و سیستم گسترده تر
3RT1975-6A در برنامه قطعات یدکی ساختار یافته سیریوس زیمنس قرار دارد. خط تولید کیت تماس 3RT19 اکثر اندازه های قاب تماس 3RT1 SIRIUS را پوشش می دهد.با شماره های قطعات مخصوص برای هر اندازه فریم و قدرت جریان.
در کنار کیت تماس، زیمنس کیت های تعویض کویل (سری 3RT1975-5AB برای ولتاژ های مختلف کویل) و گزینه های تعویض arc chute را ارائه می دهد.که باعث می شود 3RT1075 به جای یک دستگاه یکبار مصرف در پایان عمر تماس، یک واحد کاملاً قابل استفاده باشد..
پرسش های مکرر
سوال1: دمای پایانه اصلی 3RT1075 بالاتر از حد معمول است، اما اتصالات کابل محکم است. آیا کیت 3RT1975-6A مرحله بعدی است؟
با تایید شده-درست گشتاورهای پایانی، افزایش دمای پایانی به افزایش مقاومت تماس تماس لباس رایج ترین علت است.بررسی سطوح تماس از طریق بازها قوس چاله اگر قابل مشاهدهاگر سطوح نشان دهنده حفره های قابل توجهی، از دست دادن مشخصات مسطح، یا انباشت کربن است که نمی تواند تمیز شود، یک کیت 3RT1975-6A اقدام صحیح است.
Q2: آیا می توان 3RT1975-6A را نصب کرد در حالی که بدن تماس دهنده در پانل باقی می ماند؟
در اکثر پیکربندی های پانل، بله. مجموعه تماس SIRIUS S12 با بدن نصب شده قابل دسترسی است. منبع تغذیه به تماسگر باید کاملا جدا شده و قبل از دسترسی تایید شده باشد.مدار هاي کمکي بايد خاموش شوندبا رعایت این شرایط ایمنی، پل های تماس و تماس های ثابت می توانند برداشته شوند و کیت جدید بدون جدا کردن لوله های اصلی کابل نصب می شود.
سوال 3: پس از جوش تماس ناشی از یک رویداد خطا، یک کیت 3RT1975-6A تماس گیرنده را به سرویس کامل باز می گرداند؟
اگر جوش به سطوح تماس محدود شود و اجزای مکانیسم (فوارها، حامل پل، قفس قطب) آسیب ندیده باشند، یک کیت 3RT1975-6A می تواند تماسگر را بازسازی کند.اگر جریان خطای به اندازه کافی شدید بود برای تحریف حامل پل و یا آسیب به چشمه ها، تعمیر مکانیکی کمتر مطمئن است. به دقت بررسی مکانیسم پس از حذف تماس های جوش. اگر شک در مورد یکپارچگی مکانیسم وجود دارد،تعویض کامل کانتاکتور راه امن تر است.
سوال 4: آیا قبل از تصمیم گیری در مورد نیاز به کیت 3RT1975-6A، روش بازرسی بصری برای مخاطبان 3RT1075 وجود دارد؟
چاله های قوس بر روی تماسگر S12 دسترسی بصری محدود به تماس های ثابت را فراهم می کنند. A clearer inspection is done by manually separating the contacts with the drive de-energised and measuring contact thickness with a feeler gauge against the minimum thickness specified in the technical dataوضعیت سطح، گودال های سنگین، کریتر یا جابجایی مواد سطحی نیز یک شاخص کیفی قابل اعتماد است که در آن اندازه گیری مستقیم عملی نیست.
سوال 5: پس از نصب 3RT1975-6A، چه چرخشی باید به ترمینال های اصلی 3RT1075 S12 اعمال شود؟
چرخش اصلی سفت کردن ترمینال برای اتصال های 3RT1075 S12 در محدوده 14 Nm است.همیشه قبل از محکم کردن نهایی با علامت موجود در نوع خاص ترمینال یا ورق اطلاعات فنی محصول بررسی کنید.، زیرا انواع طراحی ترمینال ممکن است دارای گشتاورهای مشخص شده متفاوت باشند.ترمینال های دارای تورک پایین همان علامت گرمایی را به عنوان تماس های پوشیده تولید می کنند و در مدت کوتاهی مزایای یک کیت تماس جدید را از بین می برند.
