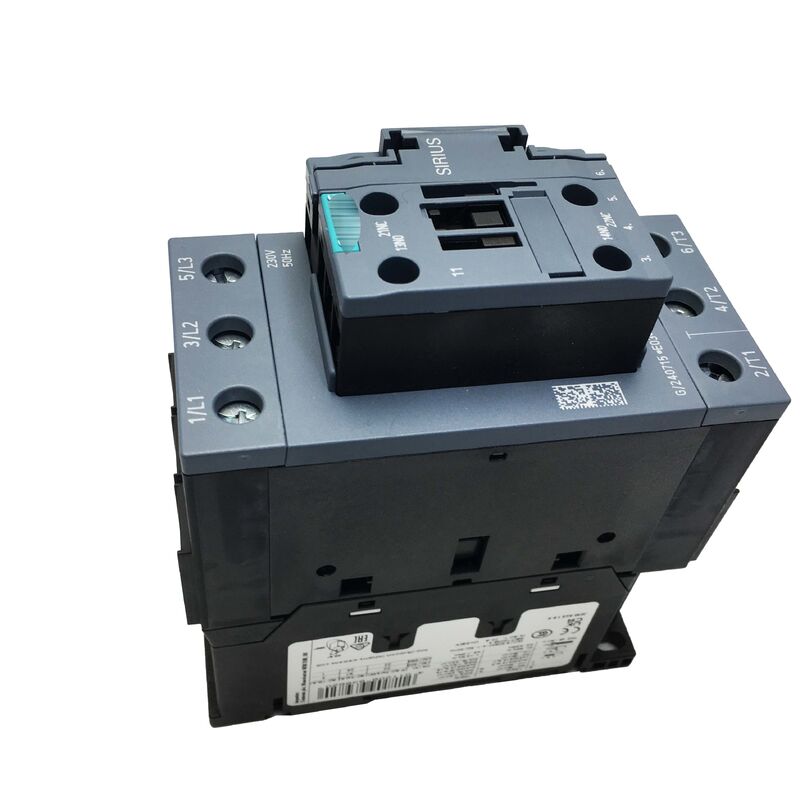

3RT2036-1AP00 سيمانز پاور کانتاکتور 3RT20361AP00 کاملا جدید مهر و موم شده
سیمنز 3RT2036-1AP00 سیریوس 3RT2 رابط برق
شماره بخش:3RT2036-1AP00
تولید کننده:شرکت زیمنس
خانواده محصول:سریوس 3RT2
نوع:3-قطب کنتاکتور قدرت (AC موتور سوئیچینگ)
مرور کلی
3RT2036-1AP00 یک کانتاکتور قدرت سه قطبی از سری SIRIUS 3RT2 زیمنس است که برای تغییر موتورهای induktor AC تا 22 kW در 400V طراحی شده است.اندازه فریم S2 قابلیت های پیشرفته ای را با ساخت تماس سنگین تر فراهم می کند، جرم حرارتی بیشتر و پایداری مکانیکی برای مقابله با جریان های بالاتر مورد نیاز برای راه اندازی و کار کردن درایوهای 22 کیلو وات.
برنامه های کاربردی شامل کمپرسورهای بزرگ، ایستگاه های پمپ با ظرفیت بالا، محرک های حمل و نقل سنگین، سیستم های فن صنعتی و موتورهای محرک اصلی ابزار ماشین است.همچنین مناسب برای بار مقاومت در جریان های بالاتر از امتیاز موتور خود رااین مدل جایگزین 3RT1036-1AP00 قبلی می شود، با حفظ همان امتیازات، پیکربندی ترمینال و اثر ابعاد.
مشخصات کلیدی
| پارامتر |
ارزش |
| شماره بخش |
3RT2036-1AP00 |
| تولید کننده |
زیمنس |
| سری محصولات |
سریوس 3RT2 |
| دسته بندی استفاده |
AC-3e / AC-3 |
| پیکربندی تماس اصلی |
3 NO (3 قطب) |
| جریان نامی (AC-3, 400V) |
50 A (51 A در هر مشخصات به روز شده) |
| درجه بندی موتور |
22 کیلو وات @ 400 ولت / 11 کیلو وات @ 230 ولت |
| ولتاژ کویل |
230 ولت AC، 50 هرتز |
| خدمات کمکی یکپارچه |
1 NO + 1 NC |
| اندازه |
S2 |
| ارتباط |
ترمینال های پیچ |
| ولتاژ عایق بندی (Ui) |
۶۹۰ ولت |
| ولتاژ مقاومت |
۶ کیلوولت |
| درجه حفاظت |
IP20 |
| دمای محیط |
-25°C تا +60°C (با کاهش درجه بالاتر از +40°C) |
| عرض خالص |
55 میلی متر |
| استانداردها |
IEC 60947-4-1، IEC 60947-5-1، IEC 61508 |
| گواهینامه |
IEC، UL، CSA، CE، CCC، SN 31920 |
| وزن |
حدود 0.985 کیلوگرم |
S2 ظرفیت اندازه فریم
کانتاکتور سایز قاب S2 دارای پل تماس سنگین تر، فاصله تماس بزرگتر و ظرفیت خاموش کردن قوس بیشتر در مقایسه با واحدهای کوچکتر S0 و S00 است.این تفاوت های فیزیکی اجازه می دهد تا امتیاز 50A موتور و اجازه مدیریت جریان های روتور قفل شده به 350A و یا بیشتر در طول بسته شدن تماس.
جرم حرارتی بالاتر به این معنی است که تماسگر می تواند قبل از افزایش دمای عملکرد را تحت تاثیر قرار دهد، انرژی بیشتری را جذب کند.که آن را مناسب برای کاربردهایی با شروع مکرر که انرژی قابل توجهی در طول چرخه های عملیاتی تولید می شود.
تماس های کمکی یکپارچه
هر 3RT2036-1AP00 شامل یک تماس کمکی NO یکپارچه و یک تماس کمکی NC یکپارچه است که به طور مکانیکی به حامل اصلی تماس متصل است.این به طور واقعی در زمان بازخورد وضعیت واقعی تماس دهنده برای نظارت بر سیستم کنترل و عملکردهای ایمنی را فراهم می کند..
کمکی NC به عنوان ورودی استاندارد برای نظارت بر خود موتور استارتر عمل می کند، در حالی که کمکی NO به طور معمول در مدار های مهر و موم برای موتورهای دستی استارتر متصل می شود.این تابع نظارت بر ایمنی، الزامات بسیاری از استانداردهای ایمنی ماشین را برآورده می کند..
برنامه های کاربردی ایمنی عملکردی
3RT2036-1AP00 دارای گواهینامه IEC 61508 برای برنامه های ایمنی عملکردی است.این تماسگرها می توانند به عملکردهای ایمنی که تا سطح SIL و PL مشخصی رتبه بندی شده اند، کمک کنند.. برای نیازمندی های کاربردی خاص، از ابزار ارزیابی ایمنی محصول و استانداردهای ایمنی ماشین آلات قابل استفاده استفاده کنید.
پرسش های مکرر
س1: آیا 3RT2036-1AP00 می تواند در استارترهای ستاره دلتا با نیاز به کویل 230 ولت استفاده شود؟
بله، 3RT2036-1AP00 می تواند به عنوان رابط اصلی و دلتا در استارترهای ستاره دلتا عمل کند. ماژول های استاندارد پیوند ستاره دلتا SIRIUS اتصال مکانیکی و الکتریکی لازم را فراهم می کنند.بررسی کنید که رتبه تماس ستاره با وضعیت ستاره با جریان کاهش یافته مطابقت دارد.
س2: آیا پس از تعویض، طنین قابل توجه طبیعی است؟
برخی از طناب AC به دلیل میدان مغناطیسی متفاوت طبیعی است. اگر به طور قابل توجهی بلندتر باشد، آلودگی یا خوردگی روی سطوح صندلی های مغناطیسی را بررسی کنید که ممکن است از قرار دادن مناسب آرماتور جلوگیری کند.بالا بردن فاصله و صدای سر و صدا.
س3: آیا می توان کانتاکتور را به سمت خود نصب کرد (90° چرخش)?
نصب استاندارد عمودی است. در حالی که چرخش به موقعیت های افقی یا معکوس امکان پذیر است، جریان نامی ممکن است به دلیل تغییر خنک کننده کنوکشن نیاز به کاهش داشته باشد.برای دریافت اطلاعات در مورد درجه بندی مجاز در موقعیت های غیر استاندارد نصب، به ورق اطلاعات محصول مراجعه کنید..
Q4: حداکثر قطعه قطعی سیم برای پایانه های اصلی تماس چیست؟
ترمینال های پیچ S2 دارای قطعات قطعی سیم از حدود 2.5mm2 تا 35mm2 بسته به نوع ترمینال هستند.برای سیم کشی پانل، هادی های انعطاف پذیر با لوله های مناسب در انتهای کابل توصیه می شود.ترمینال های کنترل قطعات متقاطع کوچکتر را به طور معمول 0.5mm2 تا 4mm2 قبول می کنند.
س5: آیا این کانتاکتور برای موتورهای پمپ 22kW مناسب است که 15-20 بار در ساعت شروع می شوند؟
تغییر AC-3 با فرکانس بالا در 15-20 شروع در ساعت سخت است. کل شروع را در فاصله سرویس مورد نیاز محاسبه کنید و آن را با منحنی عمر الکتریکی منتشر شده مقایسه کنید.در صورت نیاز، طول عمر بیش از حد مجاز است، جایگزین بیشتر تماس، شروع نرم برای محدود کردن جریان شروع، یا شروع wye-delta برای کاهش جریان شروع.
