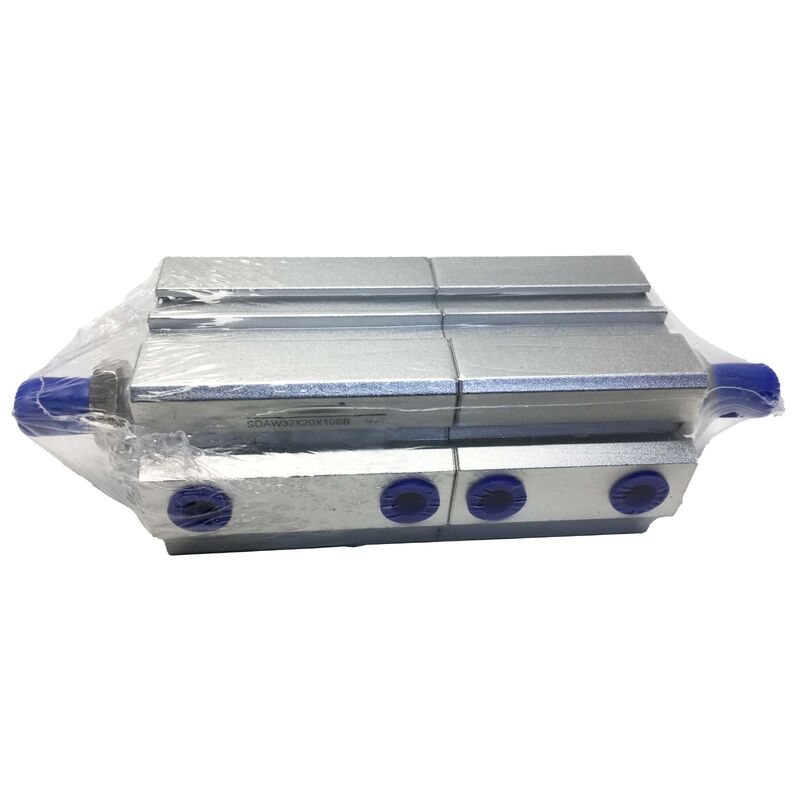

سیلندر پنوماتیک فوق نازک AirTAC SDAW32X20X10SB جدید
مرور کلی محصول
AirTAC SDAW32X20X10SB یک سیلندر فشرده دو سر است — یک عملگر پنوماتیک چند موقعیتی که دو کورس را در یک واحد فشرده ترکیب می کند. این طراحی نوآورانه قابلیت موقعیت سوم را اضافه می کند و به سیلندر اجازه می دهد تا در سه موقعیت مجزا در طول حرکت خود متوقف شده و نگه داشته شود: انتهای کورس اول، انتهای کورس دوم و موقعیت میانی که هر دو کورس یکدیگر را خنثی می کنند.
این پیکربندی با یک سوراخ 32 میلی متری که خروجی نیروی مفیدی را برای وظایف اتوماسیون میان رده فراهم می کند، دارای کورس اولیه 20 میلی متری و کورس ثانویه 10 میلی متری است که آن را برای کاربردهایی که نیاز به حرکات موقعیتی درشت و ظریف از یک بدنه عملگر دارند، ایده آل می کند. آهنربای داخلی امکان سنجش موقعیت خارجی را بدون نیاز به سوئیچ های حد مکانیکی فراهم می کند.
مشخصات کلیدی
| پارامتر |
مقدار |
| نوع سیلندر |
فشرده دو سر (فوق نازک، چند موقعیتی) |
| سوراخ |
32 میلی متر |
| کورس 1 |
20 میلی متر |
| کورس 2 |
10 میلی متر |
| تعداد موقعیت |
3 (انتهای کورس 1 / میانی / انتهای کورس 2) |
| نوع عمل |
دو طرفه |
| آهنربا |
داخلی (با آهنربا) |
| رزوه میله |
نر (دندانه داخلی) |
| رزوه پورت |
PT |
| فشار عملیاتی |
0.1 - 0.9 مگاپاسکال (دو طرفه) |
| سرعت پیستون |
30 - 500 میلی متر بر ثانیه |
| دمای عملیاتی |
−10 درجه سانتیگراد تا +80 درجه سانتیگراد |
| جنس بدنه |
آلیاژ آلومینیوم (آندایز سخت) |
جزئیات ساخت
SDAW32X20X10SB که بر اساس معماری سیلندر فشرده SDA AirTAC ساخته شده است، دارای ویژگی های زیر است:
- بدنه و درپوش ها: لوله سیلندر آلیاژ آلومینیوم با سطح داخلی آندایز سخت برای مقاومت استثنایی در برابر سایش
- مونتاژ: ساختار پرچ شده برای طراحی کم پروفیل بدون پیچ های برجسته
- آب بند پیستون: ساختار آب بند دو طرفه ناهمگن با مخزن روغن یکپارچه برای خود روانکاری
- آهنربا: آهنربای پیستون داخلی برای تشخیص موقعیت بدون تماس
- رزوه پورت: استاندارد رزوه PT (مخروطی موازی) برای پیکربندی بازار آسیا
عملیات سه موقعیتی
سیلندر دو سر SDAW از طریق کنترل فشار مستقل به سه موقعیت دست می یابد:
- موقعیت 1 (20 میلی متر باز شده): فشار دادن محفظه اولیه، تخلیه ثانویه
- موقعیت 2 (میانی): فشار دادن همزمان هر دو محفظه برای موقعیت میانی پایدار
- موقعیت 3 (جمع شده): فشار دادن محفظه ثانویه، تخلیه اولیه
این طرح کنترل به یک شیر جهت دار 5/3 راه با موقعیت بسته مرکزی برای نگه داشتن موقعیت میانی نیاز دارد.
سوالات متداول
سوال 1: آیا SDAW32X20X10SB می تواند به موقعیت میانی دست یابد که حتی بدون فشار هوای مداوم پایدار بماند؟
خیر. موقعیت میانی توسط فشار هوای متعادل در هر دو محفظه به طور همزمان حفظ می شود. در صورت قطع شدن منبع هوا، سیلندر ثابت نخواهد ماند. برای کاربردهایی که نیاز به موقعیت میانی نگه داشته شده بدون هوای مداوم دارند، به یک سیلندر قفل مکانیکی یا سیلندر با ترمز داخلی نیاز است.
سوال 2: چه نوع سوئیچ های خودکار با آهنربای داخلی SDAW32X20X10SB سازگار هستند؟
سوئیچ های رید مغناطیسی سری CS1 AirTAC و معادل آن، و همچنین سوئیچ های اثر هال حالت جامد با براکت و محدوده سنجش سازگار. محدوده عملیاتی سوئیچ انتخاب شده را برای پوشش دادن قدرت میدان مغناطیسی و مطابقت با ابعاد شیار سوراخ 32 میلی متری تأیید کنید.
سوال 3: سیلندر خیلی آهسته حرکت می کند. آیا می توان با افزایش فشار تغذیه بالاتر از 0.9 مگاپاسکال، سرعت پیستون را افزایش داد؟
عملکرد بالاتر از 0.9 مگاپاسکال خطر آسیب به آب بندها را دارد و از محدودیت های طراحی فراتر می رود. سرعت بهتر از طریق نرخ جریان هوا با استفاده از شیرهای کنترل جریان (نوع خروجی متر) در هر پورت کنترل می شود. جریان خروجی را تنظیم کنید تا سرعت پیستون مورد نظر را در محدوده عملیاتی 30-500 میلی متر بر ثانیه تنظیم کنید.
سوال 4: موقعیت میانی قابل تکرار نیست — سیلندر در هر چرخه در نقاط کمی متفاوت متوقف می شود. علت این امر چیست؟
تکرارپذیری موقعیت میانی به فشار متعادل در هر دو محفظه بستگی دارد. تغییرات در فشار تغذیه، فشار برگشتی خروجی، یا شرایط بار بین چرخه ها باعث تغییر نقطه تعادل می شود. اطمینان حاصل کنید که تنظیم فشار پایدار و فشار همزمان پورت ها بدون انحراف زمانی وجود دارد. افزودن مخازن بافر کوچک به هر محفظه می تواند نوسانات فشار را کاهش دهد.
سوال 5: SDAW32X20X10SB به چه روانکاری نیاز دارد؟
آب بند پیستون دو طرفه ناهمگن دارای مخزن روغن یکپارچه ای است که روانکاری خودکار را برای عملکرد عادی با هوای فشرده تمیز، خشک یا حداقل روانکاری شده فراهم می کند. برای هوای فشرده صنعتی استاندارد نیازی به روانکاری خارجی نیست. در صورت استفاده از روان کننده، از روغن توربین سبک با غلظت بسیار کم استفاده کنید — روانکاری بیش از حد باعث تسریع تخریب آب بند می شود. از روان کننده های مبتنی بر سیلیکون استفاده نکنید.
