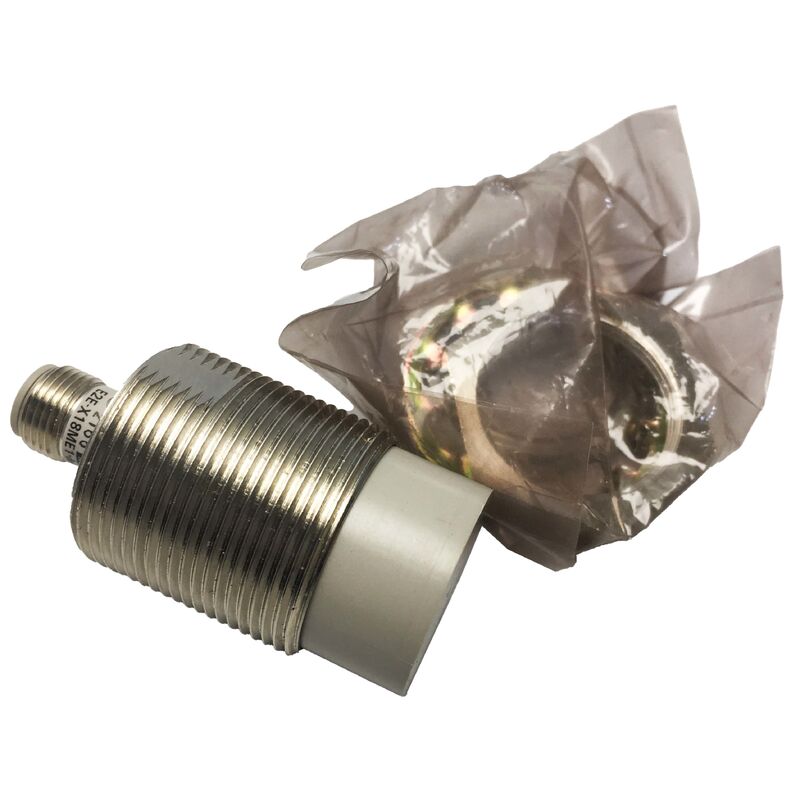

سنسور مجاورت استوانه ای E2E-X18ME1-M1 OMRON E2EX18ME1M1 اصل نو

Omron E2E-X18ME1-M1♪ سنسور نزديک بودن محرک ♪ M30 بدون محافظ، فاصله حسگر 18 میلی متری، NPN NO، کانکتور M12، DC 3-Wire، IP67, سری E2E

شماره بخش:E2E-X18ME1-M1

شماره قطعات جایگزین:E2EX18ME1M1

تولید کننده:شرکت Omron (ژاپون)

دسته بندی محصول:سنسور نزديکي محرک

سری:سری Omron E2E

کد UNSPSC:41110000

درOmron E2E-X18ME1-M1یک سنسور نزدیکی غیر محرمانه ای با بدن M30 با محدوده حسابی 18 میلی متر و خروجی NPN به طور معمول باز است، بزرگترین پیکربندی استاندارد در سری E2E Omron است.مناسب برای تشخیص اهداف فلز آهن در فاصله هایی که سنسورهای کوچکتر نمی توانند به آنها برسند.

متغیر کانکتور پیش سیم کشی M12 (پایین نامه M1) نصب و تعویض را ساده می کند: سنسور در هر سوراخ M30 × 1.5 threaded یا سوراخ 30mm bracket نصب می شود.اتصال دهنده با یک کابل استاندارد M12 4 پین، و خروجی NPN به طور مستقیم به ورودی های سازگار با NPN اکثر PLC ها و کنترل کننده های صنعتی بدون مدار اضافی متصل می شود.

سری E2E اولویت اطمینان از میدان را در میان دمای شدید، آلودگی،محیط های ارتعاش و ارتعاش شرایطی که در آن یک سنسور ممکن است سال ها به طور مداوم کار کند در حالی که در معرض مایع برش است، اسپری مایع خنک کننده، فلزی و لرزش مکانیکی.

E2E-X18ME1-M1 يه رشته الکترومغناطيسي با فرکانس بالا از يک کويل که پشت سطح حسگرش جاسازی شده تولید می کنهجریان های گرد و غبار بر روی سطح هدف ایجاد می شوند. این جریان ها انرژی را از میدان نوسان می گیرند.، ضخامت نوسانگر را کاهش می دهد.

مدار الکترونیک سنسور این خنک کننده را تشخیص می دهد و ترانزیستور خروجی NPN را از OFF به ON تغییر می دهد هنگامی که خنک کننده از آستانه سوئیچ بیشتر شود.این مکانیسم تشخیص بدون تماس و بدون فرسایش مکانیکی است..

مشخصات 18 میلی متر با یک شی معیاری Omron اندازه گیری می شود: یک صفحه آهن صاف 30 × 30 × 1 میلی متر. فاصله های سنجش در دنیای واقعی بستگی به:

• اندازه هدف:اهداف کوچکتر تولید کمتر current damping و سفر آستانه در یک فاصله کوتاه تر
• مواد مورد نظر:فلزات غیر فلزی (آلومینیوم، مس، مس) جریان های گرد و غبار را با کارایی متفاوت تولید می کنند و در فاصله های کوتاه تر تشخیص داده می شوند
• ضخامت هدف:ورق فلزی بسیار نازک انرژی کمتری نسبت به استاندارد آهن 1 میلی متر منعکس می کند

کانکتور 4 پین M12 از تخصیص استاندارد پین Omron پیروی می کند: پین 1 (+ منبع V) ، پین 3 (0V مشترک) ، پین 4 (سیگنال خروجی NPN). پین 2 در این مدل NO 3 سیم استفاده نمی شود.

The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
