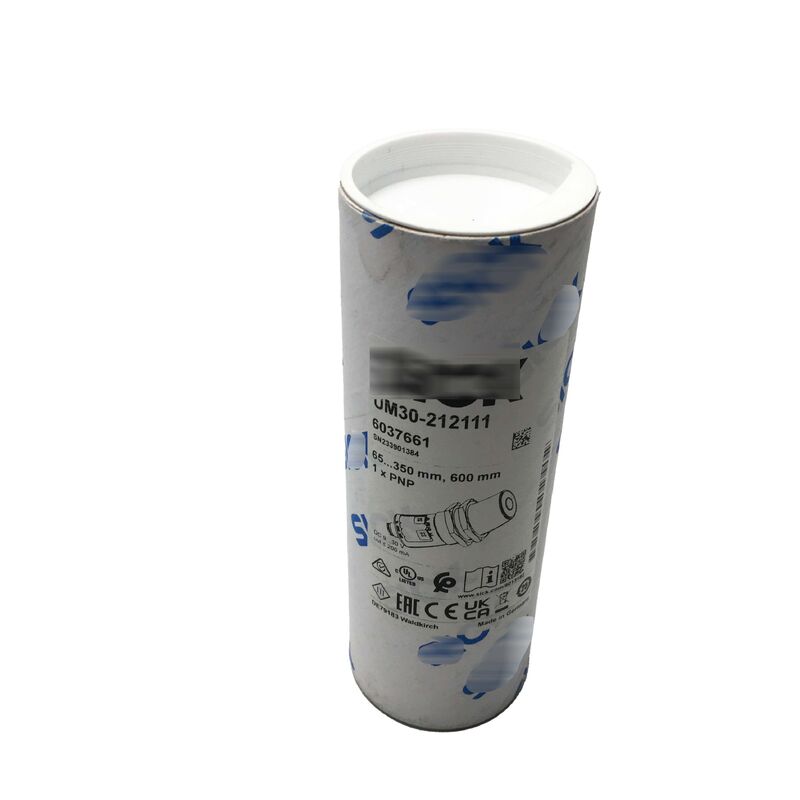

سنسور اولتراسونیک UM30-212111 SICK UM30212111 اصل جدید

SICK UM30-212111♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪

مرور کلی

درSICK UM30-212111یک سنسور فاصله فوق صوتی متوسط از خانواده UM30 SICK است، یک خط محصول که توسط SICK به عنوان یک حلگر کاربرد جهانی توصیف شده است، و به دلیل خوبی.

محدوده کار 65×350 میلی متر (با شعاع صوتی قادر به رسیدن به 600 میلی متر در محدوده محدود) ، همراه با خروجی PNP قابل تغییر، یک صفحه نمایش LED یکپارچه، کار چند حالت،و توانایی همگام سازی تا ۵۰ سنسور جداگانه در یک دستگاه، این را به یک واحد بسیار متنوع برای وظایف تشخیصی تبدیل می کند که فناوری های نزدیکی ساده تر را به چالش می کشد.

محفظه M30 استاندارد صنعت برای سنسورهای نزدیکی است.

Mounting in a standard 30mm installation hole positions the UM30-212111 at the same physical location one might have previously occupied with a large-format inductive sensor — but the UM30 detects at distances and with materials an inductive sensor cannot handle.

طول بدن 84 میلی متر برای یک واحد فوق صوتی با یک صفحه نمایش و یک گیرنده 400 کیلو هرتز، فشرده است.کانکتور 5 پین M12 مرد دو خط سیگنال مورد نیاز برای خروجی سوئیچ شده و ورودی چند منظوره را فراهم می کند که امکان آموزش و همگام سازی را فراهم می کند.

نمایشگر یکپارچه برای یک سنسور در این کلاس ارزش توجه ویژه است. به جای نیاز به یک برنامه نویس خارجی یا نرم افزار لپ تاپ برای تنظیم نقطه سوئیچ،UM30-212111 اجازه تنظیم آستانه را به طور مستقیم در سنسور با استفاده از دکمه های کنترل پنل جلویی می دهد، با مقدار فاصله که در زمان واقعی در صفحه نمایش نشان داده می شود.

در طبقه تولید، این به معنای راه اندازی سریعتر، تنظیم میدان آسان تر در هنگام تغییر هندسه هدف و دید مستقیم عیب یابی بدون هیچ ابزار اضافی است.

مشخصات کلیدی

حالت های عملیاتی: DtO، Window و ObSB

UM30-212111 از سه حالت عملیاتی پشتیبانی می کند که مستقیماً از صفحه نمایش پیکربندی می شوند. در حالت DtO (فاصله به شیء) ،سنسور هنگام ورود هدف به نقطه تغییر تنظیم شده تغییر می کند.

حالت پنجره یک آستانه نزدیک و دور را تعریف می کند؛ خروجی فقط زمانی که هدف در پنجره فاصله تعریف شده است، تغییر می کند و اشیاء خارج از پنجره را در هر دو جهت نادیده می گیرد.

حالت ObSB (Object between Sensor and Background) ابتدا فاصله پس زمینه را آموزش می دهد، then detects the presence of any object that appears between the sensor and the stored background — a particularly useful mode for detecting objects moving across a conveyor where the conveyor surface itself should not trigger the output.

این سه حالت، اکثر سناریوهای تشخیص صنعتی را پوشش می دهند.

توانایی تغییر بین آنها در سنسور بدون برنامه ریزی مجدد PLC یا CNC یک مزیت قابل توجهی در راه اندازی و نگهداری است.

همگام سازی چند سنسور تا 50 واحد

کانکتور 5 پین M12 شامل یک پین همگام سازی و چندگانه (پین 5 ، رسانای خاکستری) است که چندین سنسور UM30 را به هم متصل می کند.

در حالت همگام، تمام سنسورهای متصل به هم زمان منتشر می شوند.که مانع از دریافت پالس صوتی یک سنسور توسط یک سنسور مجاور به عنوان یک تشخیص نادرست می شود.

در حالت چندگانه، حسگرها به ترتیب شلیک می کنند، که به طور کامل صدای متقابل را از بین می برد.

هر یک از حالت ها به 50 سنسور می رسد، که حتی نصبات آرایه بزرگ را در سیستم های حمل و نقل یا چند نقطه ای اندازه گیری سطح را پوشش می دهد.

سوالات عمومی

سوال 1: برگه اطلاعات نشان می دهد که حداقل محدوده کار 65 میلی متر است، اما مشخصات ارائه شده نشان می دهد 60 میلی متر

ورق رسمی اطلاعات SICK برای UM30-212111 (شماره بخش 6037661) 65mm را به عنوان محدوده شروع کار مشخص می کند، با محدوده نامی کامل به 350mm و محدوده محدود به 600mm گسترش می یابد.

برای کاربردهایی که تشخیص در ۶۰/۶۵ میلی متری حیاتی است،آزمایش واحد خاص در این فاصله قبل از تعهد به هندسه نصب.

سوال2: تفاوت میان حالت های خروجی NO و NC چیست و قطب خروجی چگونه تغییر می کند؟

در حالت NO (معمولاً باز) ، خروجی PNP هنگام تشخیص یک شی در نقطه سوئیچ، به HIGH تغییر می کند.

در حالت NC (معمولاً بسته)خروجی بالا است زمانی که هیچ شی تشخیص داده نمی شود و پایین می رود زمانی که هدف در حال حاضر است مفید برای ماشین ایمنی interlocks و یا "شيء گم شده" منطق هشدار بدون نیاز به PLC معکوس.

UM30-212111 اجازه می دهد قطب خروجی را بدون تغییر سیم کشی از طریق منوی صفحه نمایش جلویی تغییر دهد،این امکان را فراهم می کند که سنسور را بدون بازبینی کابینت الکتریکی به منطق مورد نیاز PLC سازگار کنید..

سوال 3: آیا UM30-212111 می تواند سطح مایعات را به طور قابل اعتماد اندازه گیری کند؟

بله. سنسورهای فوق صوتی سطوح مایع را به طور قابل اعتماد تشخیص می دهند چون صدا بدون توجه به رنگ یا شفافیت مایع از سطح آن منعکس می شود.

UM30-212111 برای نظارت بر سطح در مخازن، مخازن و ظروف فرآیند استفاده می شود که در آن محدوده 65 × 350 میلی متر تغییرات سطح مورد علاقه را پوشش می دهد.

یکی از ملاحظات عملی: فوم یا آشفتگی روی سطح مایع موج صوتی را پراکنده می کند و می تواند باعث عدم ثبات خواندن شود.

فیلتر اندازه گیری قابل تنظیم و تنظیمات سرکوب پیش زمینه که از طریق صفحه نمایش قابل دسترسی است به ثبات قراءات در این شرایط کمک می کند.

سوال 4: چه چیزی به پین 5 (رونده خاکستری) و پین 2 در 5 پین M12 متصل می شود؟

پین 5 (گری) پین Sync/Multiplex است که برای اتصال چند سنسور UM30 برای کار همزمان یا چندگانه استفاده می شود.یا برای اتصال به یک آداپتور SICK Connect+ (بخش 6037782) برای تجسم و شبیه سازی از طریق کامپیوتر.

پین 2 (سفید) ورودی چند وظیفایی (MF) است که برای آموزش از راه دور، محرک معکوس خروجی و دستورات پیکربندی سنسور از کنترل کننده استفاده می شود.

هر دو پین در یک برنامه سوئیچینگ استاندارد یک سنسور غیر متصل هستند. عملکرد PNP 3 سیم استاندارد فقط از پین های 1 (قهوه ای / عرضه +) ، 3 (آبی / GND) و 4 (سیاه / خروجی) استفاده می کند.

س5: نمایشگاه داخلی چگونه به راه اندازی میدان کمک می کند؟

در طول راه اندازی، صفحه نمایش فاصله اندازه گیری شده در حال حاضر را در میلی متر نشان می دهد.

تکنسین هدف را به موقعیت مطلوب تغییر حرکت می دهد، دکمه آموزش را فشار می دهد، و سنسور این فاصله را به عنوان آستانه تغییر ذخیره می کند.

دو چراغ LED وضعیت در زمان واقعی وضعیت خروجی را تایید می کنند.

برای حالت پنجره، آستانه های نزدیک و دور به صورت جداگانه با قرار دادن هدف در هر فاصله مرزی و فشار دادن teach-in برای هر آستانه آموزش داده می شوند.نمایشگر را می توان از طریق منوی غیرفعال برای کاهش مصرف برق یا جلوگیری از تداخل از نور نمایش در محیط های حساس به نور.
