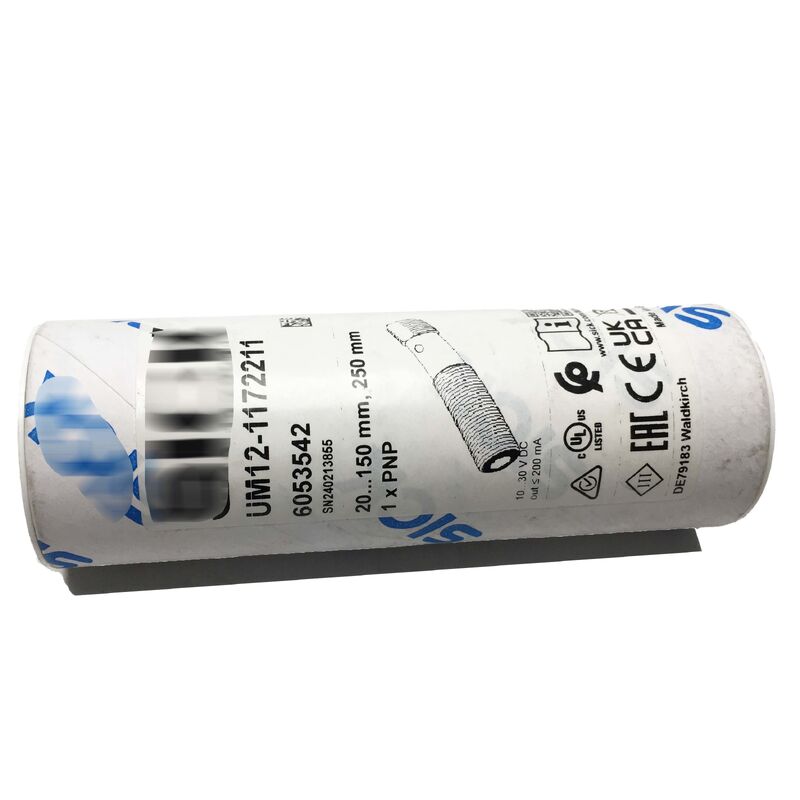

درSICK UM12-1172211تکنولوژی سنجش فوق صوتی ثابت شده SICK را به یک محفظه بشکه ای M12 وارد می کند
در طول بدن 55.1mm، این واقعا برای یک واحد فوق صوتی فشرده است،و رشته M12 × 1 به معنای آن است که به طور مستقیم در همان سوراخ های نصب 12 میلی متری استفاده می شود که برای سنسورهای نزدیکی بشکه معمولی بدون آداپتورها یا براکت های سفارشی استفاده می شود..
محدوده عملیاتی 20-150 میلی متر وظایف تشخیص نزدیک را پوشش می دهد که سنسورهای فوق صوتی به طور فزاینده ای برای آن ترجیح می دهند: تشخیص سطح در ظروف کوچک، حضور قطعات در سوراخ های باریک کانویر,تشخیص اشیاء صرف نظر از مواد سطح یا رنگ.
این نکته ی آخر ارزش تأکید دارد، در صورتی که یک سنسور تحرک فقط به فلز پاسخ می دهد و یک سنسور فوتو الکتریکی می تواند توسط اجسام شفاف یا سطح آینه ای فریب داده شود.UM12 صدا را از تقریبا هر چیز جامد یا مایع در پرتوی آن منعکس می کند، که استقلال مادی را به عنوان یک مزیت کاربردی واقعی به جای یک ادعای بازاریابی تبدیل می کند.
در فرکانس انتقال 380 کیلو هرتز، UM12 در انتهای بالای طیف فرکانس سنسور فوق صوتی صنعتی کار می کند.فرکانس بالاتر به معنای یک پرتو صوتی باریک تر و وضوح فضایی بهتر استوضوح اندازه گیری.069mm این را منعکس می کند.
فرکانس سوئیچینگ در 30 هرتز برای اکثر وظایف تشخیص قطعات و سنجش سطح در ماشین آلات تولید مناسب است.اگرچه برنامه هایی که نیاز به تشخیص اجسام سریع دارند باید این را در برابر سرعت چرخه مورد انتظار بررسی کنند..
جبران دما SICK به صورت داخلی و مداوم اجرا می شود،نگه داشتن مشخصات دقت ± 1٪ معتبر در سراسر محدوده عملیاتی -25 °C تا + 70 °C بدون نیاز به کالیبراسیون میدان با تغییر دمای محیط.
این در طبقه های تولید که دمای محیط می تواند به طور قابل توجهی بین شیفت شب و شرایط اوج تولید تغییر کند، مهم است.
| پارامتر | ارزش |
|---|---|
| محدوده حسگر | 20×150 میلی متر |
| ولتاژ تغذیه | 10V30V DC |
| نوع خروجی | PNP NO (تغییر دیجیتال) |
| جریان خروجی | ≤200mA |
| فرکانس تغییر | 30 هرتز |
| زمان پاسخ | 24ms |
| قطعنامه | 0.069mm |
| دقت | ±1% (تعویض موقتی) |
| تکرار | ±0.15٪ |
| هیسترز | 3 میلی متر |
| فرکانس ماوراء صوت | ۳۸۰ کیلوهرتز |
| رشته ای که در آن قرار گرفته است | M12 × 1 |
| طول بدن | 55.1 میلی متر |
| ارتباط | 4-پین M12 نر |
| رتبه بندی IP | IP65 / IP67 |
| دمای کار | -25°C تا +70°C |
| شاخص های LED | 2× |
حسگرهای تحرکی و ظرفیتی به دلیل سادگی و هزینه کم خود در سنجش نزدیکی بشکه M12 تسلط دارند. تعادل خاصیت است: حسگرهای تحرکی نیاز به اهداف فلزی دارند،حسگرهای ظرفیت دار تحت تاثیر رطوبت و مواد اطراف هستند..
UM12 اندازه گیری فوق صوتی را به فرمت M12 بدون هیچ یک از این محدودیت ها اضافه می کند. سنسور زمان پرواز موج صوتی منعکس شده را اندازه گیری می کند، که به همان اندازه از شیشه، لاستیک،فوم، مواد دانه دار، یا سطوح مایع.
سرکوب پس زمینه در UM12 از طریق تنظیم نقطه سوئیچ 150 میلی متری سنسور ساخته شده است:اجسام فراتر از آستانه تعیین شده حتی اگر در محدوده فیزیکی پرتوی صوتی باشند، خروجی را تحریک نمی کنند.، به حسگر اجازه می دهد تا یک کمربند حمل و نقل یا سطح نصب که پشت شی هدف قرار دارد را نادیده بگیرد.
این سرکوب پس زمینه در منطق سوئیچینگ مبتنی بر فاصله و نه یک تابع جداگانه برای پیکربندی ذاتی است.
درجه بندی دوگانه IP65 و IP67 به این معنی است که UM12 هر دو جت آب (IP65) و غوطه ور شدن کوتاه تا عمق 1 متر (IP67) را اداره می کند.
محفظه مس نقره اي مقاوم به مواد شستشويي در محیط هاي فرآوری مواد غذایی و داروسازي استو صورت PUR فوم / شیشه ایپوکسی ترانسدوسر تحمل رطوبت و تهویه معمول در مناطق تولید سرد.
محافظت قطب معکوس و محافظت از اضافه شدن مدار کوتاه از ترانزیستور خروجی در برابر خطاهای سیم کشی در طول نصب محافظت می کند.اجتناب از حالت شکست رایج یک سنسور به اشتباه متصل شده در یک سناریوی تغییر پانل.
س1: آیا UM12-1172211 می تواند اشیاء شفاف مانند بطری های شیشه ای یا فیلم شفاف را تشخیص دهد؟
بله، سنسورهای فوق صوتی صدا را به جای نور تشخیص می دهند، بنابراین شفافیت یک عامل نیست.
شیشه، بطری های شفاف PET، فیلم پلی اتیلن،و سطوح مایع همه نبضات ماوراء الصوت را به طور قابل اعتماد منعکس می کنند، به شرطی که شی در محدوده عملیاتی 20-150 میلی متر باشد و سطح به اندازه کافی نسبت به قطر پرتو در این فاصله باشد..
این یکی از دلایل اصلی است که حسگرهای فوق صوتی برای تشخیص ظروف شیشه ای در خطوط پر کردن که حسگرهای فوتو الکتریکی نتایج غیرقابل اعتماد را تولید می کنند، مشخص می شوند.
سوال2: حداقل فاصله تشخیص چیست و اگر یک شی کمتر از 20 میلی متر باشد چه اتفاقی می افتد؟
حداقل 20 میلی متر منعکس کننده منطقه کور سنسور است فاصله ای که در مقابل صفحه ترانسدوسر قرار دارد که پالس منتقل شده هنوز به طور کامل حل نشده است قبل از اینکه سنسور شروع به گوش دادن به بازگشت کند.
اجسام نزدیک تر از 20 میلی متر به طور قابل اطمینان تشخیص داده نمی شوند؛ سنسور ممکن است به هیچ وجه تغییر نکند یا ممکن است خروجی نامنظم در این منطقه تولید کند.
برای کاربردهایی که هدف به طور منظم به 20 میلی متر نزدیک می شود، باید یک محدوده حسگر یا اصل حسگر متفاوت انتخاب شود.
س3: تعویض دمای چگونه کار می کند و آیا همیشه فعال است؟
سرعت صدا در هوا حدود 0.17 درصد در هر تغییر دما تغییر می کند.
بدون تعویض، یک سنسور کالیبر شده در 20 درجه سانتیگراد، خطاهای محدوده قابل توجهی را در 5 درجه سانتیگراد یا 40 درجه سانتیگراد تولید می کند.
مدار جبران دمای داخلی UM12 به طور مداوم محاسبه زمان پرواز را بر اساس اندازه گیری دمای داخلی تنظیم می کند.حفظ دقت ±1٪ در محدوده کامل -25 °C تا +70 °C.
این تعویض همیشه فعال است و نیازی به پیکربندی کاربر ندارد.
سوال 4: سیستم شاخص 2 LED در هنگام کار عادی چه چیزی را نشان می دهد؟
دو لامپ LED وضعیت کار و حالت خروجی را نشان می دهد. به طور معمول یک لامپ LED روشن شدن و عملکرد عادی را تایید می کند.در حالی که LED دوم تغییر حالت زمانی که خروجی سوئیچینگ فعال می شود تایید می کند که یک شی در فاصله سوئیچینگ تنظیم شده تشخیص داده شده است.
این ترتیب دو لامپ LED اجازه می دهد تا نصب کننده بدون استفاده از یک ابزار آزمایش خارجی، تشخیص را بررسی کند.که در طول راه اندازی مفید است، زمانی که سنسور برای رسیدن به نقطه سوئیچ صحیح برای برنامه قرار می گیرد..
سوال 5: UM12-1172211 دارای یک کانکتور M12 4 پین است. تعیین پین استاندارد چیست؟
در یک سنسور PNP 4 پین M12، تخصیص استاندارد پین مطابق با کنوانسیون صنعت است: پین 1 = +V منبع (قهوه ای) ، پین 3 = 0V / GND (سبز) ، پین 4 = خروجی سوئیچینگ PNP (سیاه).پین 2 بر روی نسخه تک خروجی متصل نیست.
کانکتور 4 پین M12 نر در سنسور با یک کابل 4 پین معمولی M12 ماده متصل می شود.که به طور گسترده ای به عنوان یک مجموعه از پیش ساخته شده در طول های مختلف از اکثر تامین کنندگان اتوماسیون صنعتی در دسترس است.
