| محل منبع | بلغارستان |
| نام تجاری | Festo |
| گواهی | CE ROHS |
| شماره مدل | CRSMEO-4-K-LED-24 |

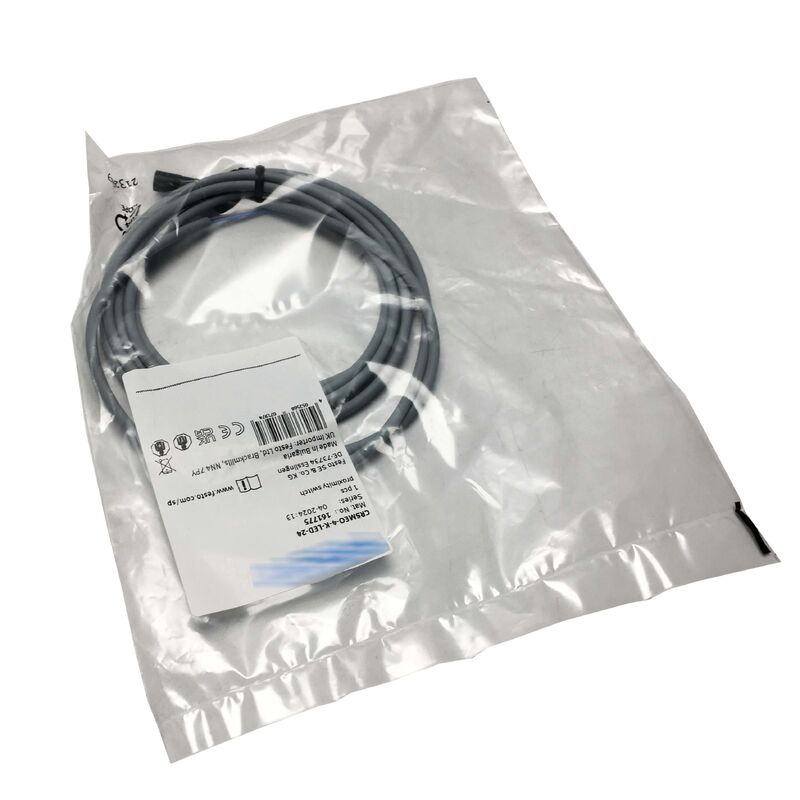

سنسور مجاورت مغناطیسی-مقاومتی رید Festo CRSMEO-4-K-LED-24 از سری CRSMEO فستو است که به طور خاص برای تشخیص موقعیت پیستون های مغناطیسی در سیلندرهای پنوماتیک طراحی شده است.
این سنسور در شیار T یا شیار اکچویتورهای فستو نصب می شود، با حلقه مغناطیسی عبوری که در پیستون تعبیه شده است هم تراز می شود و هنگامی که میدان مغناطیسی از آستانه تشخیص فراتر می رود، سوئیچ می کند — موقعیت های انتهای کورس یا موقعیت های میانی را بدون هیچ گونه تماس فیزیکی با خود پیستون تأیید می کند.
نام "CRSMEO" نشان دهنده مشخصات مقاوم در برابر خوردگی است که این سنسور را از انواع استاندارد سری SMEO متمایز می کند.
ساختار مواد بدون مس (مس-فری) و بدون PTFE الزامات مواد محیط های تولید مواد غذایی و دارویی را برآورده می کند، جایی که هم آلودگی مس و هم آلودگی ذرات PTFE نگرانی های نظارتی هستند.
محفظه پلی پروپیلن و انتخاب قطعات مقاوم در برابر خوردگی در سراسر بدنه سنسور، این سنسور را برای استفاده در مناطق شستشو، محیط های تمیز کننده اسیدی و تاسیسات مجاور تماس با مواد غذایی که پلاستیک ها و پوشش های سنسور استاندارد محدود می شوند، مناسب می کند.
با حداکثر فرکانس سوئیچینگ 800 هرتز، CRSMEO-4-K-LED-24 بسیار سریعتر از هر اکچویتور پنوماتیک عملی که می تواند حرکت کند، پاسخ می دهد — این حاشیه اطمینان می دهد که سنسور هرگز رویداد تشخیص را صرف نظر از سرعت چرخه سیلندر از دست نمی دهد.
حداکثر جریان خروجی 500 میلی آمپر برای یک سنسور موقعیت سخاوتمندانه است و به آن اجازه می دهد تا چراغ های نشانگر، کویل های رله یا کارت های ورودی PLC را مستقیماً بدون نگرانی در مورد بار جریان فن-اوت درایو کند.
کابل یکپارچه 2.5 متری (پسوند K در شماره قطعه) یک انتخاب طراحی عمدی برای نصب سیلندر پنوماتیک است: بدنه سنسور نزدیک سیلندر قرار می گیرد، کابل به کابینت کنترل هدایت می شود و کابل ثابت از خرابی های لرزشی کانکتور که گاهی اوقات سنسورهای از نوع کانکتور را در کاربردهای پنوماتیک با چرخه بالا تحت تأثیر قرار می دهد، جلوگیری می کند.
نشانگر LED تأیید بصری فوری وضعیت سوئیچ شده سنسور را در طول راه اندازی ماشین و عیب یابی بدون نیاز به ابزار ارائه می دهد.
| پارامتر | مقدار |
|---|---|
| اصل اندازه گیری | مغناطیسی-مقاومتی رید |
| ولتاژ تغذیه | 12-30 ولت DC (24 ولت اسمی) |
| خروجی | تماسی دوقطبی، NO |
| حداکثر فرکانس سوئیچینگ | 800 هرتز |
| حداکثر جریان خروجی | 500 میلی آمپر |
| حداکثر ظرفیت سوئیچینگ (DC) | 10 وات |
| کابل | 3 هسته، 2.5 متر یکپارچه |
| جنس بدنه | PP (پلی پروپیلن) |
| رتبه IP | IP67 |
| دمای عملیاتی | 20- درجه سانتیگراد تا 60+ درجه سانتیگراد |
| طراحی | بدون مس، بدون PTFE |
| نشانگر LED | وضعیت سوئیچینگ |
| شکل | استوانه ای صاف |
| شماره قطعه فستو | 161775 |
سنسورهای رید با تشخیص میدان مغناطیسی آهنربای پیستون کار می کنند — هنگامی که پیستون به موقعیت سنسور در سوراخ سیلندر نزدیک می شود، قدرت میدان مغناطیسی از آستانه ای عبور می کند که کنتاکت رید را می بندد.
نوع مغناطیسی-مقاومتی مورد استفاده در سری CRSMEO دارای حساسیت بهبود یافته و مشخصات سوئیچینگ مشخص تری نسبت به طرح های قدیمی تر صرفاً مبتنی بر رید است که منجر به موقعیت های سوئیچینگ دقیق تر و قابل تکرار در طول عمر عملیاتی سیلندر می شود.
خروجی دوقطبی CRSMEO-4-K-LED-24 به این معنی است که کنتاکت رید داخلی با همان رابطه قطبیت باز و بسته می شود، صرف نظر از اینکه میدان مغناطیسی از کدام جهت نزدیک می شود — این یک مزیت در کاربردهای اکچویتور با چرخش سریع است که پیستون ممکن است در نقاط مختلف چرخه ماشین از هر جهت حرکتی به سنسور نزدیک شود.
در تولید مواد غذایی، نوشیدنی و دارویی، برخی مواد توسط استانداردهای بهداشتی و مقررات صنعتی در نزدیکی مناطق تماس با محصول محدود شده اند. مس و آلیاژهای آن می توانند محصولات غذایی را آلوده کنند؛ ذرات PTFE از واشرها یا پوشش ها می توانند جدا شده و در محصولات تحت نظارت ظاهر شوند.
مشخصات بدون مس، بدون PTFE سری CRSMEO انطباق مستند را برای نصب سنسور در این محیط ها فراهم می کند — با تأیید از طریق مشخصات مواد که خود سنسور این آلاینده های تحت نظارت را به منطقه تولید اضافه نمی کند، حتی تحت شرایط شستشو یا تماس اتفاقی.
س1: سنسور CRSMEO-4-K-LED-24 با کدام سری سیلندر فستو سازگار است؟
سنسور CRSMEO-4 برای سری سیلندرهای گرد و سیلندرهای پروفیل فستو که شامل پیستون مغناطیسی و شیار C یا شیار برای نصب سنسور هستند، طراحی شده است.
خانواده های سیلندر سازگار شامل DZF، DZH، DSBC، DSNU، DSNUP و سایر سری های استاندارد سیلندر فستو هستند که نصب در شیار سنسور را مشخص می کنند.
عدد "4" در شماره قطعه مربوط به فرم فاکتور سنسور و سازگاری با شیار است.
پیکربندی کننده محصول فستو و مستندات سیلندر تأیید می کنند که کدام فرم فاکتور شیار سنسور برای هر سری سیلندر اعمال می شود.
س2: آیا نشانگر LED همیشه فعال است یا فقط زمانی که سنسور فعال می شود؟
LED با فعال شدن خروجی سوئیچ وضعیت خود را تغییر می دهد — هنگامی که سنسور آهنربای پیستون را تشخیص می دهد و کنتاکت NO بسته می شود، روشن می شود. هنگامی که پیستون دور می شود و کنتاکت باز می شود، خاموش می شود.
این تأیید بصری مستقیم وضعیت تشخیص را در طول نصب ارائه می دهد: تکنسین سنسور را در شیار سیلندر قرار می دهد، سیلندر را با دست یا فرمان به انتهای کورس حرکت می دهد و روشن شدن LED را برای تأیید قرارگیری صحیح سنسور و جفت شدن مغناطیسی قبل از قفل کردن سنسور در موقعیت خود تأیید می کند.
س3: آیا می توان از CRSMEO-4-K-LED-24 با سیلندرهای غیر فستو که دارای شیار C هستند استفاده کرد؟
بله، به شرطی که ابعاد شیار C با ابعاد نصب سنسور CRSMEO-4 مطابقت داشته باشد و پیستون سیلندر دارای آهنربایی با قدرت میدان کافی برای فعال کردن سنسور در فاصله سنجش از طریق مواد دیواره سیلندر باشد.
فستو ابعاد نصب CRSMEO-4 و حداقل میدان مغناطیسی مورد نیاز را منتشر می کند؛ اینها را با مشخصات شیار سیلندر هدف و مشخصات آهنربای پیستون مقایسه کنید. خود سنسور از نظر الکتریکی یا منطقی منحصر به سیلندرهای فستو نیست.
س4: اهمیت خروجی دوقطبی چیست و چگونه بر سیم کشی تأثیر می گذارد؟
دوقطبی در این زمینه به این معنی است که کنتاکت رید جریان را در هر دو قطب سوئیچ می کند — سنسور نیازی به جهت گیری قطبیت DC اعمال شده به خروجی خود ندارد. در عمل، این بدان معنی است که سنسور می تواند به عنوان یک بسته شدن کنتاکت ساده، بدون اینکه الکترونیک سنسور الزامی برای جهت جریان را تحمیل کند، در مدارهای ورودی PLC به سبک PNP یا NPN سیم کشی شود.
کابل 3 هسته ای، تغذیه مثبت، تغذیه منفی و خروجی سوئیچ شده را حمل می کند. برای تعیین رسانای خاص کابل 2.5 متری، نمودار سیم کشی را در مستندات سری CRSMEO فستو مشورت کنید.
س5: چه نگهداری در طول عمر سرویس CRSMEO-4-K-LED-24 مورد نیاز است؟
سنسورهای رید دستگاه های کنتاکت غیرفعال بدون الکترونیک تغذیه شده در عنصر سوئیچینگ خود هستند که عمر سرویس بسیار طولانی را در شرایط عملیاتی عادی به آنها می دهد.
مکانیسم اصلی سایش، فرسایش کنتاکت در عنصر رید ناشی از جریان سوئیچینگ در طول میلیون ها چرخه است — حداکثر رتبه های 500 میلی آمپر / 10 وات نباید به طور مداوم نزدیک شوند تا عمر کنتاکت به حداکثر برسد.
تمیز کردن دوره ای بدنه سنسور و نقطه ورود کابل در محیط های شستشو از ورود مواد شیمیایی در اطراف مهر و موم کابل جلوگیری می کند. رایج ترین حالت خرابی در سنسورهای کابل یکپارچه، آسیب کابل ناشی از خمش مکرر یا تنش مکانیکی نزدیک بدنه سنسور است — از ناحیه ورود کابل در برابر تنش مکانیکی در طول نصب محافظت کنید.
