Moog 800-336-2112 حلقه حلقه حلقه حلقه حلقه حلقه حلقه
استفاده شده، 1.5 اینچ سوراخ، 10A در هر مدار، فیبر برس، تا 250 RPM
خلاصه ی محصول

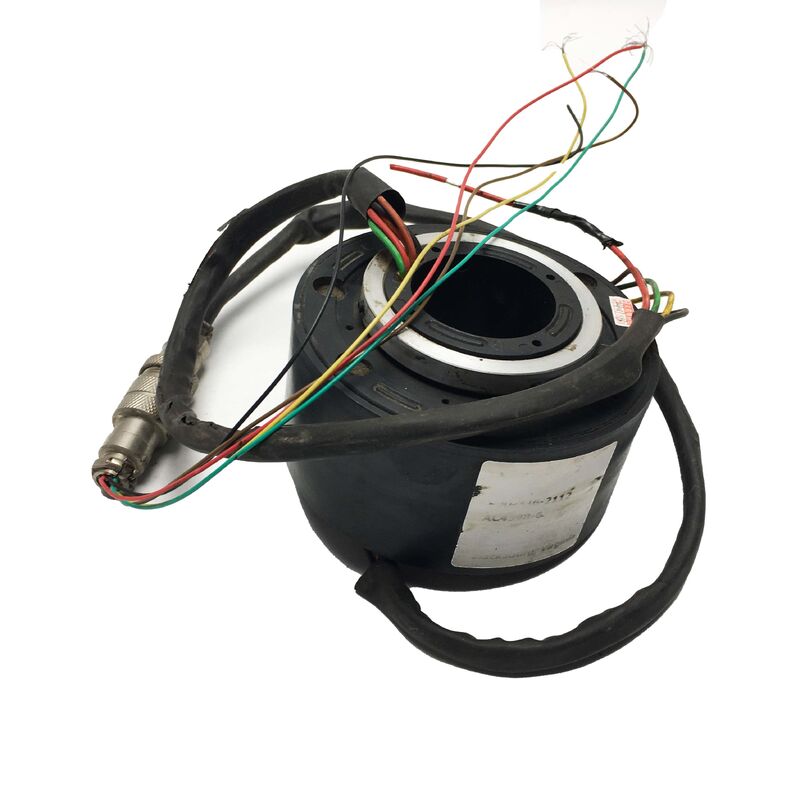

این لیست برای یک مجموعه حلقه کویل Moog 800-336-2112 استفاده شده است - یک حلقه اسلیپ از سری AC4598یکی از گسترده ترین پلتفرم های حلقه های لغزنده صنعتی تولید شده توسط گروه اجزای Moog (قبلاً Litton Poly-Scientific)واحد از خدمات قبلی خارج شده است و به عنوان مازاد مورد آزمایش یا سهام مبادله ارائه می شود.
این مجموعه مدارهای برق و سیگنال را از طریق یک رابط چرخش مداوم از طریق یک سوراخ مرکزی 1.5 اینچی منتقل می کند، که خطوط هیدرولیکی، لوله های پنوماتیک،یا یک شاخه متمرکز برای عبور از مرکز در حالی که اتصالات الکتریکی به طور آزاد بدون پیچ و خم و یا تجمع استرس مکانیکی چرخش.
مشخصات کلیدی
| شماره بخش |
800-336-2112 |
| خانواده محصول |
سری AC4598 |
| قطر سوراخ |
1.5 اینچ (38.1 میلی متر) |
| جریان در هر مدار |
10 A |
| درجه بندی ولتاژ |
تا 600 VAC |
| گزینه های مدار |
6، 12، 18 یا 24 مدار |
| حداکثر سرعت (استانداردی) |
250 دور در دقیقه به طور مداوم |
| تکنولوژی تماس |
برس فیبر |
| اندازه گیری سیم سرب |
16 AWG |
| طول سیم سرب (استانداردی) |
12 اينچ |
| نصب |
استاندارد نصب گردنبند؛ فلنج اختیاری |
| قطر بیرونی (اختیاری فلنج) |
5 اینچ (127 میلی متر) |
| مهر و موم |
مهر و موم پاش (مقاومت در برابر گرد و غبار و رطوبت) |
| سازگاری سیگنال |
پروتکل های آنالوگ، دیجیتال، اتوبوس داده |
| تولید کننده |
گروه اجزای موگ |
| کشور منشاء |
ایالات متحده |
عملکرد حلقه ی پرتاب از طریق سوراخ
یک حلقه لغزنده انرژی الکتریکی و سیگنال ها را بدون محدودیت زاویه ای از طریق یک رابط چرخشی انتقال می دهد. طراحی سوراخ عبور دارای یک سوراخ 1.5 اینچی بدون مانع است که از محور مرکزی آن عبور می کند،که به عنوان یک گذرگاه برای خطوط فشار هیدرولیک استفاده می شود، لوله های تغذیه پنوماتیک، یا شاخه های متمرکز که باید بدون اتصال الکتریکی عبور کنند.
این طراحی نیاز به پیچاندن کابل هایی که خسته می شوند و در نهایت شکسته می شوند را از بین می برد و آنها را با تماس های الکتریکی رول می کند که برای میلیون ها چرخش طراحی شده اند.
فن آوری تماس برش فیبر
سیستم تماس برش فیبر از بسته هایی از فیبر های رسانا استفاده می کند که در برابر سطح حلقه چرخش سوار می شوند و همزمان چندین نقطه تماس ایجاد می کنند.این طراحی چندین مزیت کلیدی را ارائه می دهد:
- طول عمر طولانی مدت با فرسایش مکانیکی کم
- حداقل سر و صدای الکتریکی برای انتقال سیگنال تمیز
- بدون نیاز به روغن
- تقریبا هیچ تولید زباله های پوشیدن
- مقاومت تماس ثابت در طول عمر
پیکربندی مدار و گزینه های X-Suffix
سیستم عامل AC4598 در پیکربندی های استاندارد از 6، 12، 18 و 24 مدار، هر کدام با 10 آمپر عرضه می شود. انواع X-suffix (459806X028, 459812X142، و غیره) تعداد مدار خاص، پیکربندی سرب را کدگذاری می کنند.,ترتیب نصب، مهر و موم و طول سرب.
در هنگام تعویض واحدهای موجود، مطابقت کامل X-suffix، سازگاری با سیم کشی و پیکربندی های نصب اصلی را تضمین می کند.
کاربردهای صنعتی
AC4598/800-336-2112 به طیف گسترده ای از تجهیزات چرخش صنعتی از جمله:
- جدول های شاخص چرخش
- قطعات کابلی برای وسایل نقلیه صنعتی
- دستگاه های تپش
- دستگاه های بسته بندی با کاروسل های چرخان
- سیستم های پالتیزاسیون با پلتفرم های چرخان
- مرکز های ماشینکاری نوع برج
- تجهیزات کنترل فرآیند با سنسورهای چرخان
مزایای واحدهای استفاده شده
واحدهای استفاده شده Moog AC4598 یک راه حل مقرون به صرفه برای بازسازی یا ارتقاء سیستم ها بدون زمان تحویل یا هزینه سفارشات جدید OEM را ارائه می دهند.طراحی قوی و فن آوری برس فیبر زندگی باقی مانده قابل توجهی را حتی پس از استفاده قبلی طولانی مدت در صورت استفاده از مشخصات فراهم می کند.
پرسش های مکرر
سوال1: تفاوت بین شماره قطعه 800-336-2112 و نام AC4598 چیست؟
AC4598 نام خانواده محصول موگ برای این پلت فرم حلقه ی پرسه ای است. 800-336-2112 شماره بخش گروه اجزای موگ برای همان خانواده محصول است.هر دو به همان 1 اشاره دارند..5 اینچ سوراخ، 10A فیبر برش حلقه اسلیپ سری.
سوال2: 800-336-2112 چند مدار را پشتیبانی می کند، و حداکثر جریان و ولتاژ چیست؟
AC4598/800-336-2112 از مدارهای 6، 12، 18 یا 24 پشتیبانی می کند که هر کدام 10 آمپر دارند. ولتاژ درجه بندی تا 600 VAC در هر مدار است. مدارها می توانند قدرت AC یا DC، سیگنال های آنالوگ،یا سیگنال داده های دیجیتال.
س3: آیا فن آوری برس فیبر نیاز به نگهداری یا روانکاری دارد؟
نه. تکنولوژی تماس برش فیبر نیازی به روانکاری ندارد، که یکی از مزایای اصلی طراحی نسبت به حلقه های لغزنده برش سیم فلزی معمولی است.نگهداری محدود به بازرسی دوره ای از مجموعه تماس و وضعیت سیم سرب است.
سوال 4: آیا خطوط هیدرولیکی یا لوله های پنوماتیک می توانند از طریق سوراخ 1.5 اینچی در حالی که حلقه لغزش در حال کار است عبور کنند؟
بله، هدف از طراحی سوراخ عبور این است که سوراخ 1.5 اینچی بدون مانع اجازه می دهد خطوط فشار هیدرولیکی، لوله های تغذیه پنوماتیک،یا یک شاخه مکانیکی متمرکز برای عبور از مرکز مونتاژ در حالی که حلقه لغزنده به طور مستقل در اطراف آن می چرخد.
س5: چگونه باید یک دستگاه 800-336-2112 مورد استفاده قبل از نصب ارزیابی شود؟
بررسی سیم های سرب برای آسیب عایق بندی، بررسی سطح داخلی سوراخ از طریق برای fretting یا scoring، چرخش مجمع با دست برای بررسی هموار بودن پرت،و مقاومت تماس در هر مدار را اندازه گیری کنیدیک آزمایش بنکی که بار شناخته شده را به هر مدار متصل می کند در حالی که گردشی را می چرخاند، معتبرترین اعتبار را فراهم می کند.
