| محل منبع | ژاپن |
| نام تجاری | Mitsubishi |
| گواهی | CE ROHS |
| شماره مدل | TCL-05SV3 |

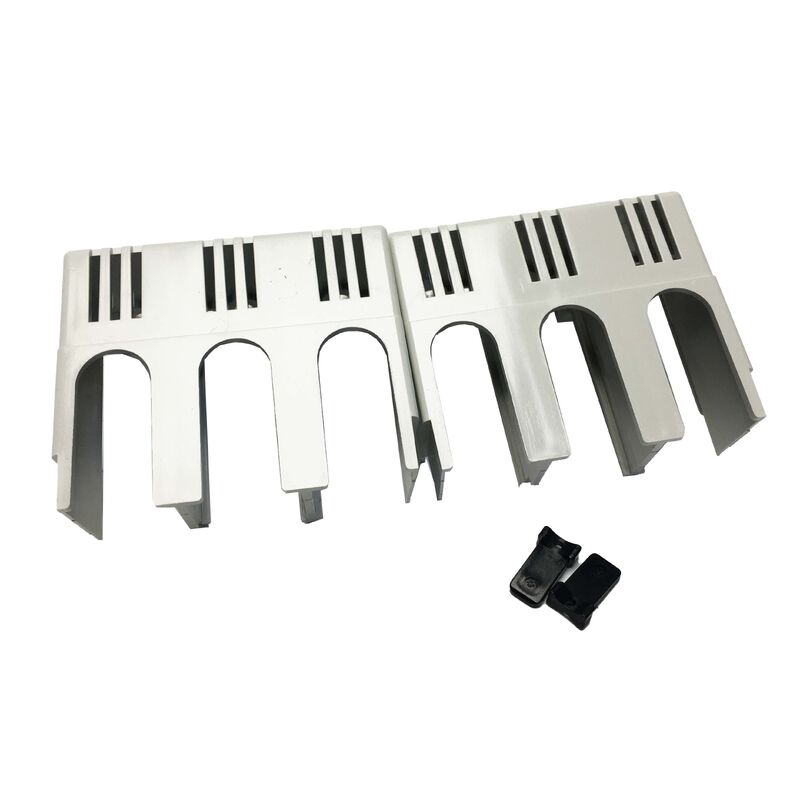

درMitsubishi TCL-05SV3یک پوشش پایانی بزرگ است که برای قطع کننده های مداری قالب بندی شده سری WS-V طراحی شده است، که با هر دو پیکربندی دو قطبی و سه قطبی در محدوده فریم 30A-63A سازگار است.هر بسته شامل دو پوشش و دو صفحه مهر و موم برای حفاظت کامل از پای.
| پارامتر | ارزش |
|---|---|
| شماره بخش | TCL-05SV3 (TCL05SV3) |
| عملکرد | پوشش بزرگ ترمینال |
| مجموعه سازگاری | Mitsubishi WS-V سری MCCB |
| اندازه فریم | 30A - 63A |
| سازگاری قطب | 2-قطب و 3-قطب |
| مطالب | 2 × پوشش ها، 2 × صفحه های مهر و موم |
| رنگ | سفید |
| وزن | 0.1 کیلوگرم |
| نصب | بدون ابزار |
TCL-05SV3 سازگاری دو قطب را ارائه می دهد و آن را به یک انتخاب متنوع برای سازندگان پانل های الکتریکی تبدیل می کند.یک شماره قطعه واحد برای هر دو دستگاه قطع کننده دو قطبی و سه قطبی در محدوده فریم 30A-63A استفاده می شود، کاهش نیاز به موجودی.
طراحی یک مرحله ای snap-fit اجازه می دهد تا نصب سریع بدون ابزار و یا قفل شود.این خطر سقوط سخت افزار در بخش های زنده در طول نصب را از بین می برد و امکان نصب مجدد فوری را در صورت به طور تصادفی در طول کارهای نگهداری از بین می برد.
پوشش های ترمینال مانند TCL-05SV3 به پاسخگویی به الزامات حفاظت از اپراتور و محفظه قطعات فعال تحت استانداردها از جمله IEC 61439 برای مجموعه های سوئیچ و کنترل ولتاژ پایین کمک می کند.آنها از تماس تصادفی با ترمینال های زنده در طول کار پانل و نگهداری جلوگیری می کنند.
پوشش TCL (بزرگ) عمق بیشتری را در منطقه پایانی در مقایسه با پوشش های TCS (کوچکی) فراهم می کند، که دارای بخش های بزرگ تر هدایت کننده (10 mm2 تا 25 mm2) است که برای قطع کننده های 30A-63A مشخص شده است..این اطمینان می دهد که نشستن مناسب بدون دخالت از کابل عمده است.
مدل های NF:NF32-SV، NF63-CV/SV/HV، NF125-CVF، NF63-HDV، NF125-HDV (سه قطب)
مدل های NV:NV32-SV، NV63-CV/SV، NV63-HV، NV125-CVF/SVF
TCL-05SV2 فقط با پیکربندی های 2 قطبی سازگار است ، در حالی که TCL-05SV3 هم با شکاف های 2 قطبی و هم 3 قطبی در محدوده قاب 30A-63A کار می کند.
نه. میتسوبیشی مشخص می کند که پوشش های ترمینال را نمی توان بر روی قطع کننده های الکتریکی (موتر) نصب کرد به دلیل هندسه دسترسی ترمینال ناسازگار.
به عنوان یک لوازم جانبی گواهی شده Mitsubishi، به پاسخگویی به الزامات حفاظت از اپراتور تحت استانداردهای مانند IEC 61439 و مقررات مربوطه سیم کشی ملی کمک می کند.
