TCL-05SV2 کاور ترمینال میتسوبیشی TCL05SV2 نو اصلی
  • TCL-05SV2 کاور ترمینال میتسوبیشی TCL05SV2 نو اصلی
  • TCL-05SV2 کاور ترمینال میتسوبیشی TCL05SV2 نو اصلی
  • TCL-05SV2 کاور ترمینال میتسوبیشی TCL05SV2 نو اصلی
  • TCL-05SV2 کاور ترمینال میتسوبیشی TCL05SV2 نو اصلی
  • TCL-05SV2 کاور ترمینال میتسوبیشی TCL05SV2 نو اصلی

TCL-05SV2 کاور ترمینال میتسوبیشی TCL05SV2 نو اصلی

محل منبع ژاپن
نام تجاری Mitsubishi
گواهی CE ROHS
شماره مدل TCL-05SV2
جزئیات محصول
شماره قطعه:
TCL-05SV2
نام تجاری:
میتسوبیشی الکتریک
نوع محصول:
پوشش ترمینال بزرگ
سری:
TC-L
عرض قاب:
W75
لهستانی ها:
2 قطبی
وضعیت:
جدید / استفاده شده
گارانتی:
یک سال
برجسته کردن:

کاور ترمینال میتسوبیشی TCL05SV2

,

قطعات یدکی اتوماسیون اصلی میتسوبیشی

,

تعویض کاور ترمینال TCL-05SV2

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1
قیمت
USD 5-15 / piece
جزئیات بسته بندی
بسته بندی اصلی
زمان تحویل
2 روز
شرایط پرداخت
L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه
100 عدد در روز
توضیحات محصول
پوشش ترمینال بزرگ میتسوبیشی TCL-05SV2 برای MCCB سری WS-V
خلاصه ی محصول

درMitsubishi TCL-05SV2یک پوشش ترمینال بزرگ است که به طور خاص برای قطع کننده های مداری صورت شده سری WS-V Mitsubishi Electric در محدوده اندازه فریم 30A-63A برای پیکربندی های 2 قطبی طراحی شده است.هر بسته شامل دو پوشش و دو صفحه مهر و موم است، که حفاظت کامل از هر دو قطب یک شکسته را فراهم می کند.

شماره بخش:TCL-05SV2 (همچنین نوشته شده TCL05SV2)
نوع:پوشش ترمینال بزرگ برای قطع کننده مدار صورت قالب (MCCB)
سری:لوازم جانبی سری TC-L
جدا کننده های سازگار:سری WS-V، اندازه فریم 30A-63A، دو قطب

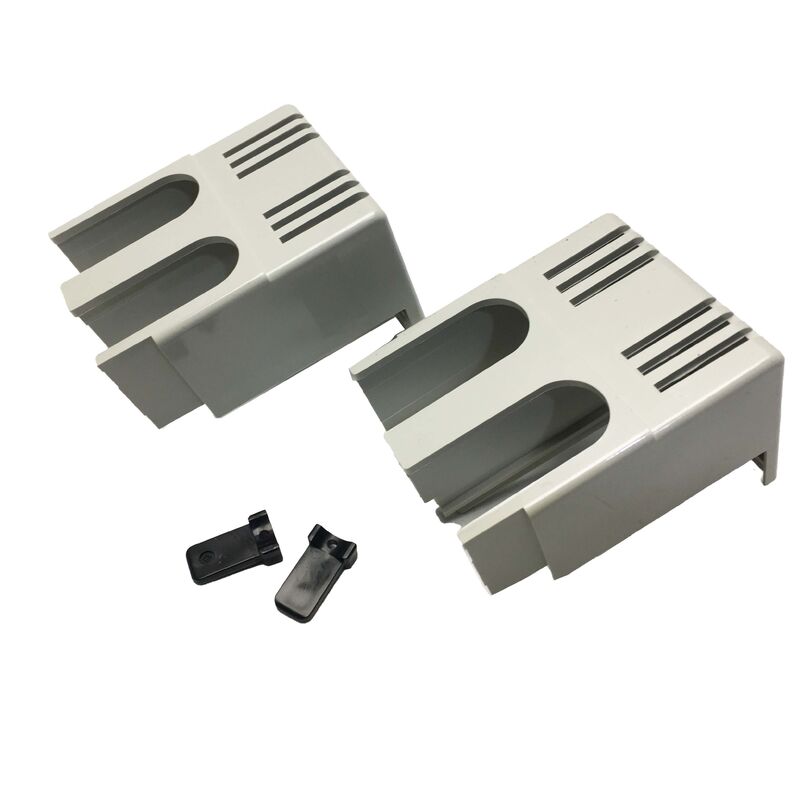

مواد:2 * پوشش + 2 * صفحه های مهر و موم
رنگ:سفید
ابعاد:W50 mm * H25 mm * D65.5 mm
تولید کننده:میتسوبیشی الکتریک
حالت:جدید
مشخصات کلیدی
شماره بخشTCL-05SV2
عملکردپوشش بزرگ ترمینال
مجموعه سازگاریMitsubishi WS-V سری MCCB
اندازه قاب سازگار30A - 63A
شمارش قطبدو قطب
مطالب2 * پوشش ها، 2 * صفحه های مهر و موم
رنگسفید
عرض50 میلی متر
ارتفاع25 میلی متر
عمق65.5 میلی متر
روش نصببدون ابزار
موادپلاستیک (مواد عایق بندی UL)
مزایای ایمنی در طراحی پنل

قطعات قطع کننده در معرض خطر الکتریکی قابل توجهی در پانل های توزیع و کابینت های کنترل وجود دارد.TCL-05SV2 از این خطر با ارائه یک محفظه پلاستیکی نصب شده بر روی منطقه ترمینال حذف می شود، حفاظت از پرسنل از تماس تصادفی با هادی های پر انرژی و جلوگیری از عبور از ابزارها یا بقایای هادی.

  • مانع فیزیکی از تماس تصادفی با ترمینال های زنده ایجاد می کند
  • جلوگیری از عبور از ابزارها، قطعات سیم، یا زباله های رسانا
  • مطابق با مقررات سیم کشی و استانداردهای ایمنی الکتریکی
  • در عملکرد سوئیچ کردن قطعات برق یا عملکرد حرارتی دخالت نمی کند.
  • صفحه های مهر و موم برای محافظت کامل
نصب و برداشتن اسنپ فیت

طراحی اسنپ فیت میتسوبیشی، نصب سریع و دسترسی آسان به تعمیر و نگهداری بدون ابزار یا اتصال جداگانه را تضمین می کند.

نصب

پوشش را با ناحیه پایانی قطعات برق هماهنگ کنید و به شدت فشار دهید تا پروژکتورهای نگهدارنده با سوراخ های نصب از پیش ساخته شده در محفظه قطعات برق ارتباط برقرار کنند.

حذف

ورودی یک نوک پیچک بند در شکاف در پروژکتور نگهدارنده، منحرف به سمت داخل برای آزاد کردن اشتباهی، و خم کردن پوشش آزاد. نقطه تماس ابزار در پروژکتور پلاستیکی است،نه بر روی اجزای زنده.

راهنمای انتخاب پوشش سری WS-V
سازگاری با اندازه فریم

"05" در TCL-05SV2 مربوط به محدوده قاب 30A-63A است. قاب های بزرگتر نیاز به پوشش های مختلف دارند: TCL-1SV2 برای قاب 100A-125A، TCL-2SV2 برای قاب های بالاتر از 125A.

تغییرات تعداد قطب ها

پسوند "V2" نشان دهنده سازگاری دو قطبی است. برای شکاف های سه قطبی در همان اندازه فریم، از TCL-05SV3 استفاده کنید.

گزینه های اندازه پوشش

TCL نشان دهنده پوشش ترمینال بزرگ است؛ TCS نشان دهنده پوشش ترمینال کوچک است. جایگزین پوشش کوچک برای همان ترکیب قاب و قطب TCS-05SV2 است.

پرسش های مکرر
تفاوت بین TCL-05SV2 و TCS-05SV2 چیست؟

هر دو پوشش 2-قطب WS-V سری شکافها در اندازه قاب 30A-63A. TCL نشان می دهد یک پوشش ترمینال بزرگ فراهم کردن پوشش منطقه ترمینال بیشتر برای قطعات قطعی بزرگتر هادی،در حالی که TCS نشان می دهد یک کوچک تر، پوشش باریک تر برای تاسیسات با فضای محدود.

تفاوت بین TCL-05SV2 و TCL-05SV3 چیست؟

TCL-05SV2 برای شکاف های دو قطبی طراحی شده است ، در حالی که TCL-05SV3 پیکربندی های سه قطبی را در همان محدوده قاب 30A-63A پوشش می دهد. یک پوشش دو قطبی به درستی به یک شکاف 3 قطبی نمی رسد ،که ترمینال ها را در معرض قرار می دهد..

آیا TCL-05SV2 با قطعات قطع کننده نوری زمین سری Mitsubishi NV سازگار است؟

TCL-05SV2 برای قطع کننده های سری WS-V مشخص شده است. قطع کننده های نوری زمین سری NV در خانواده محصولات WS-V و اندازه فریم یکسان به طور کلی سازگار هستند،اما قبل از نصب بر اساس مدارک سازگاری میتسوبیشی تایید کنید.

آیا نصب بر روی کارفرمای جدا کننده یا ویژگی های حرارتی تاثیر می گذارد؟

نه، پوشش ترمینال فقط منطقه ی انتهای هادی را پوشش می دهد و با مکانیسم قطع کننده، عنصر گرما یا سیم پیچ مغناطیسی تماس نمی گیرد.ظرفیت شکستن، و منحنی سفر بدون تغییر باقی می ماند.

چگونه باید TCL-05SV2 برای دسترسی به ترمینال برداشته شود؟

یک نوک پیچک بند را به آرامی در شکاف در پروژکتور نگه داری وارد کنید، به سمت داخل منحرف کنید تا اتصال را آزاد کنید و پوشش را آزاد کنید.همیشه جدا و قفل کردن مدار قبل از انجام هر کار دسترسی به ترمینال.
