| محل منبع | ژاپن |
| نام تجاری | Mitsubishi |
| گواهی | CE ROHS |
| شماره مدل | CP30-BA1P1M5A |

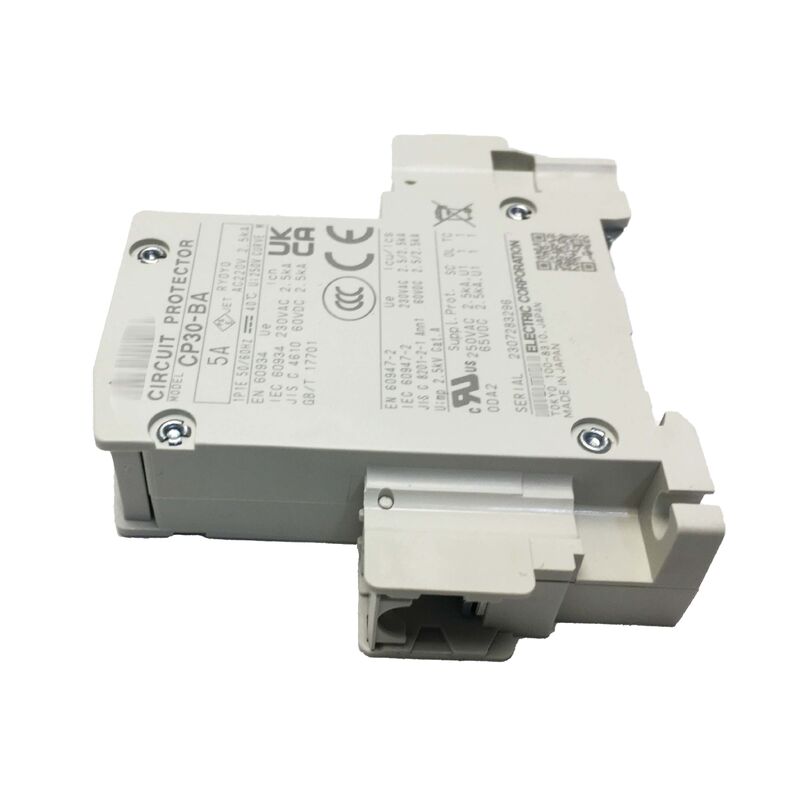

درMitsubishi CP30-BA1P1M5Aیک قطب یک قطب ، یک قطع کننده کوچک 5A از سری WS-V (World Super V) Mitsubishi Electric است.این محافظ مدار UL 1077 گواهی شده به طور خاص برای محافظت از مدار های بار فردی طراحی شده است، مدارهای کنترل و مدارهای شاخه ای در پانل های کنترل صنعتی و محفظه های ماشین.
| شماره بخش | CP30-BA1P1M5A |
| قطب ها | 1-قطب (1P) |
| جریان سفر | 5 AT |
| جریان فریم | 30 AF |
| منحنی محرک | M (سرعت متوسط) |
| ولتاژ نامی DC | 65 ولت DC |
| ولتاژ نامی عایق بندی (Ui) | 250 ولت |
| ولتاژ نامی پویایی (Uimp) | 2.5 کلوولت |
| ظرفیت قطع مدار کوتاه | 2.5 kA در 230V AC (IEC) / 2.5 kA در 250V AC (UL1077) |
| ارتباط | کلمپ پیچ |
| نصب | DIN Rail |
| استانداردها و تأییدیه ها | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 شماره235، UL، CSA، TÜV، CE، CCC |
سری WS-V برای پاسخگویی به الزامات سخت گیرانه سازندگان پانل در بازارهای جهانی طراحی شده است. با گواهینامه چندگانه جامع (UL 1077, IEC 60947-2, CSA, TÜV, CE),همان شماره کاتالوگ را می توان برای پنل های آمریکای شمالی استفاده کرد، بازارهای اروپایی و آسیایی، ساده سازی انطباق جهانی ماشین.
این سری دارای قابلیت قطع مدار کوتاه بهبود یافته و ویژگی های سفر سازگار است، که حفاظت قابل اعتماد را با 2.ظرفیت شکستن 5 kA در 250V AC تحت شرایط UL 1077.
ویژگی پیچیدگی منحنی M (سرعت متوسط) برای مدار هایی با جریان های متوسط در حال حرکت است، که آن را برای:
این منحنی حفاظت از جریان بیش از حد را فراهم می کند و در عین حال تغییرات عادی راه اندازی را بدون مزاحم کردن مزاحم تحمل می کند.
ولتاژ 65 ولت DC این محافظ را برای مدارهای کنترل 24 و 48 ولت DC که معمولاً در:
این دستگاه به طور خاص برای وقفه نقص DC طراحی شده است که حفاظت مناسب در سیستم های کنترل DC را تضمین می کند.
ترمینال های پیچ-کلمپ اتصال قابل اعتماد و قابل فشار مناسب برای محیط های صنعتی با ارتعاش و چرخه حرارتی را فراهم می کنند.نصب استاندارد 35mm DIN ریل تضمین می کند ادغام آسان به پانل های کنترل در کنار سایر دستگاه های حفاظت.
UL 1077 پوشش دهنده محافظ های اضافی برای مدارهای داخل تجهیزات است که از محافظت از ورودی سرویس اصلی پایین تر است. UL 489 پوشش دهنده دستگاه های محافظ مدار شاخه برای اتصال مستقیم سرویس است.استفاده از دستگاه های UL 1077 مانند CP30-BA برای مدارهای بار فردی در پانل های کنترل.
منحنی M: هدف کلی برای فشار متوسط (ریله ها، سولنایدها). منحنی S: بار فشار سنگین (ترانسفورماتورها، موتورها). منحنی F: پاسخ سریع برای مدارهای حساس با حداقل فشار. منحنی M: هدف کلی برای فشار متوسط (ریله ها، سولنایدها). منحنی S: بار فشار سنگین (ترانسفورماتورها، موتورها). منحنی F: پاسخ سریع برای مدارهای حساس با حداقل فشار. منحنی F: پاسخ سریع برای مدارهای حساس با حداقل فشار. منحنی F: پاسخ سریع برای مدارهای حساس با حداقل فشار.
بله، درجه بندی 65V DC حاشیه قابل توجهی را برای برنامه های 24V DC فراهم می کند. دستگاه به طور خاص برای قطع DC در این کلاس ولتاژ درجه بندی شده است.
واحد پایه شامل تماس های کمکی نیست ، اما سری CP30-BA از لوازم جانبی هشدار و تماس کمکی پشتیبانی می کند که برای نظارت بر وضعیت سفر به بدن دستگاه متصل می شوند.
UL 1077, CSA C22.2 شماره235، IEC 60947-2، IEC 60934، TÜV، و علامت گذاری CE تحت EN 60934 و EN 60947-2. این گواهینامه چندگانه مطابقت بین المللی ماشین را ساده می کند.
