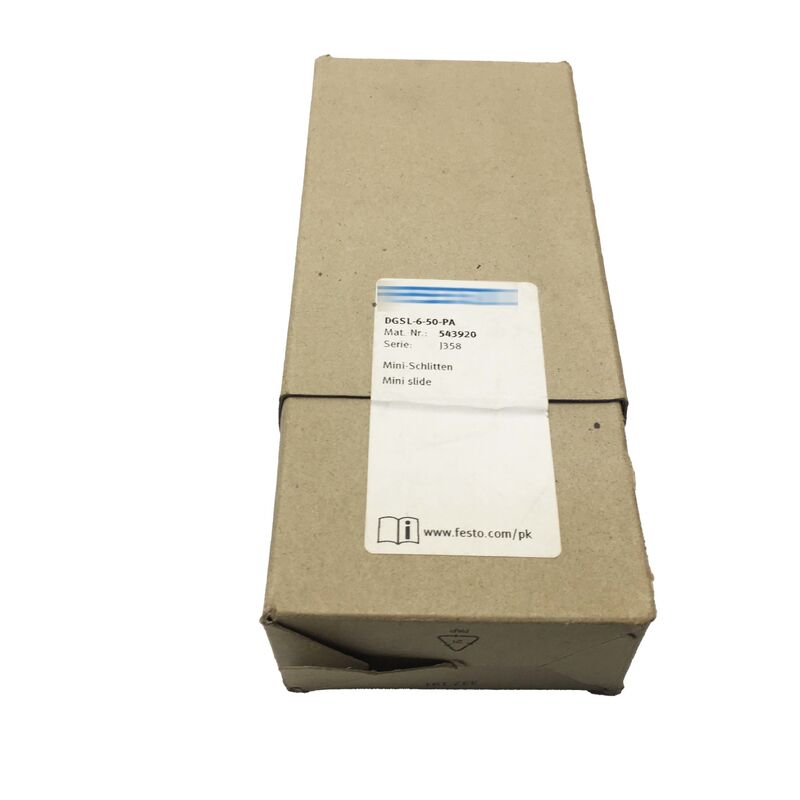

Festo DGSL-6-50-PA سیلندر کوچک اسلایدی
6 میلیمتر سوراخ، 50 میلیمتر ضربه، دوبار بازی -- شماره قسمت: 543920 -- جدید اصلی
اثر انگشت کوچک، دقت جدی
اتوماسيون کامپکت به اين معنا نيست که در مورد دقت به سازش بريد فستو DGSL-6-50-PA يه سيليندر کوچک است که يه راهنماي قفس بالدارو سازگاری سنسور نزدیکی در یکی از کوچکترین بسته های اسلاید پنوماتیک در سری DGSL.
برای سلول های انتخاب و محل، وسایل مونتاژ قطعات کوچک، و ماژول های حمل و نقل که فضای آنها در میلی متر محاسبه می شود، این واحد است که بدون نیاز به طراحی مجدد در اطراف آن قرار می گیرد.
DGSL-6-50-PA دارای شماره قطعه 543920 است و متعلق به خانواده ثابت Festo DGSL استطراحی شده برای تعداد چرخه های سخت اتوماسیون تولید.
مشخصات فنی
| پارامتر |
ارزش |
| شماره بخش |
DGSL-6-50-PA |
| شماره بخش جایگزین |
543920 |
| برند |
فستو |
| سری |
DGSL |
| نوع |
مینی اسلاید / میز اسلاید |
| اندازه حفاری |
6 میلی متر |
| قطر پیستون |
8 میلی متر |
| سکته مغزی |
50 میلی متر |
| روش کار |
کار دوگانه |
| طراحی واحد درایو |
یوگ (برچمه پیستون + اسلاید) |
| فشار عملیاتی |
0.15 - 0.8 MPa (1.5 - 8 بار) |
| حداکثر سرعت |
0.5 متر/ ثانیه |
| دقت تکرار |
0.3 میلی متر |
| پوشاندن |
حلقه های لاستیکی در هر دو سر (P) |
| نوع راهنما |
قفس حامل توپ |
| موقعیت نصب |
هر |
| تشخیص موقعیت |
برای سنسور نزدیکی |
| نیروی نظری در ۶ بار (در حال پیشرفت) |
30 N |
| نیروی نظری در 6 بار (بازخورد) |
23 N |
| محیط عملیاتی |
هوا فشرده بر اساس ISO 8573-1:2010 |
چه چیزی باعث می شود که طراحی DGSL کار کند
سری DGSL از یک ساختار یوگ درایو استفاده می کند
این ترتیب به اسلاید اجازه می دهد بار های متقاطع را بدون انتقال آنها به میله پیستون حمل کند.که طول عمر کار مهر و موم را افزایش می دهد و حرکت را در کل ضربه صاف نگه می دارد.
راهنمای قفس حامل توپ جزءی است که دقت تکرار 0.3 میلی متری را در عمل ممکن می کند.
Ball cage guides distribute load evenly across multiple contact points and resist the moment forces that arise when a load is offset from the slide center — a common situation in pick-and-place grippers and part-transfer assemblies.
حلقه های کمربند لاستیکی در هر دو سر آن ها سرعت کاهش در نقاط پایانی ضربه را بدون تماس فلزی به فلزی که در غیر این صورت شوک را به ساختار وارد می کند، کنترل می کنند.در مورد کاربردهای چرخه بالا، این کمد عمر بدن اسلاید و ابزار متصل به آن را افزایش می دهد.
یکپارچه سازی تشخیص موقعیت
DGSL-6-50-PA مجهز به یک اسلات سنسور برای سنسورهای نزدیکی است که یک ویژگی یکپارچه است که هیچ سخت افزاری را به محفظه مونتاژ اضافه نمی کند.سنسورهای نزدیکی می توانند به طور مستقیم در سوراخ نصب شوند تا موقعیت نهایی را تشخیص دهند، موقعیت متوسط، یا هر دو، تغذیه سیگنال به یک PLC یا کنترل کننده پنوماتیک.
یکپارچه سازی تمیز ماژول را جمع و جور نگه می دارد و مشکلات مسیریابی کابل را از بین می برد که براکت های سنسور خارجی ایجاد می کنند.
استفاده از برنامه های کاربردی و مونتاژ
این ترکیب اندازه و ضربه اغلب در:
- ماژول های انتخاب و قرار دادن قطعات کوچک که 50 میلی متری فاصله بین موقعیت تغذیه و موقعیت قرار دادن در یک ایستگاه مونتاژ فشرده را پر می کند
- موقعیت گیری گیرنده پنوماتیک
- سیستم های انتقال مینیاتوری که چندین واحد DGSL در پیکربندی XY یا خطی ترکیب شده اند
- عملکرد فشرده سازی تثبیت شده ️ طراحی دوگانه تحت فشار موقعیت فشرده شده را حفظ می کند و در هنگام سیگنال به طور مثبت آزاد می شود
- دستکاری قطعات الکترونیکی در صورتی که دقت تکرار 0.3 میلی متر از قرار دادن قطعات دقیق در مجموعه های PCB یا وظایف قرار دادن کانکتور پشتیبانی می کند
پرسش های مکرر
محدوده فشار کار برای DGSL-6-50-PA چیست؟
محدوده فشار عملیاتی 1.5 تا 8 بار (0.15 تا 0.8 MPa) است. حداقل فشار 1.5 بار برای اطمینان از عملکرد قابل اعتماد مورد نیاز است.کار بیش از 8 بار از حد فشار نامی فراتر می رود و باید از آن اجتناب شود..
آیا DGSL-6-50-PA می تواند در هر جهت نصب شود؟
بله موقعیت نصب به عنوان هر جهت گیری مشخص شده است. راهنمای قفس حامل توپ و ساخت یوگ اجازه می دهد افقی، عمودی،و نصب زاویه ای بدون تاثیر بر عملکرد یا عمر راهنما.
چه نوع حسگرهای موقعیت با این اسلاید سازگار هستند؟
اسلاید برای سنسورهای نزدیکی طراحی شده است که به اسلات سنسور یکپارچه در بدن اسلاید متناسب است.می توان از سوئیچ های نزدیکی سری SME / SMT Festo و سنسورهای سازگار شخص ثالث در همان شکل استفاده کردقبل از سفارش، ابعاد سوراخ سنسور را با اندازه بدن سنسور خود مقایسه کنید.
تفاوت بین مدل های کمربند PA و P1A چیست؟
نوع PA از حلقه های کمربند لاستیکی در هر دو سر استفاده می کند کاهش انعطاف پذیر بدون تماس فلزی به فلزی.نوع P1A از ترکیبی از کمربند لاستیکی و کمربند باریک تنظیم شده در انتهای جلو برای برنامه های کاربردی با سرعت بالاتر که کنترل دقیق تر موقعیت نهایی مورد نیاز است استفاده می کندبرای کاربردهای استاندارد با سرعت متوسط، PA رایج ترین و مقرون به صرفه ترین انتخاب است.
آیا DGSL-6-50-PA با سیستم های هوا با روغن روان کننده سازگار است؟
بله، با یک شرط. واحد می تواند با هوا فشرده روغن شده کار کند، اما هنگامی که عملیات روان کننده شروع می شود، روان کردن مداوم برای بقیه عمر خدمت واحد مورد نیاز است.کار کردن یک واحد قبلاً روان کننده بدون روغن باعث فرسایش زودرس مهر و موم می شودبرای تاسیسات جدید، Festo کار بدون روغن را بر اساس ISO 8573-1:2010 توصیه می کند [7:4۴] برای جلوگیری از این وابستگی.
قبل از سفارش، ابعاد نصب، سازگاری سنسورها و الزامات ضربه را با برنامه خود بررسی کنید.DGSL-6-50-PA یک قطعه دقیق است. شرایط نصب صحیح به طور مستقیم بر دقت تکرار و عمر خدمت تاثیر می گذارد..
