| محل منبع | ژاپن |
| نام تجاری | SMC |
| گواهی | CE ROHS |
| شماره مدل | SYJ7320-5YO-01F-Q |

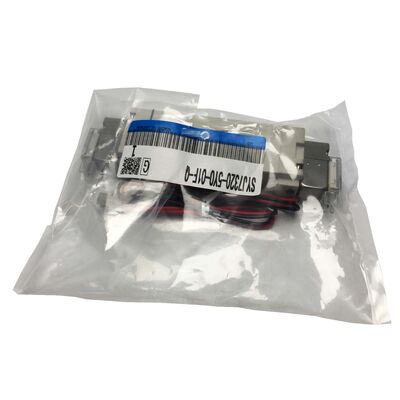

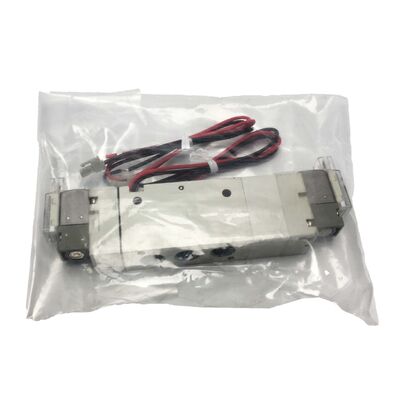

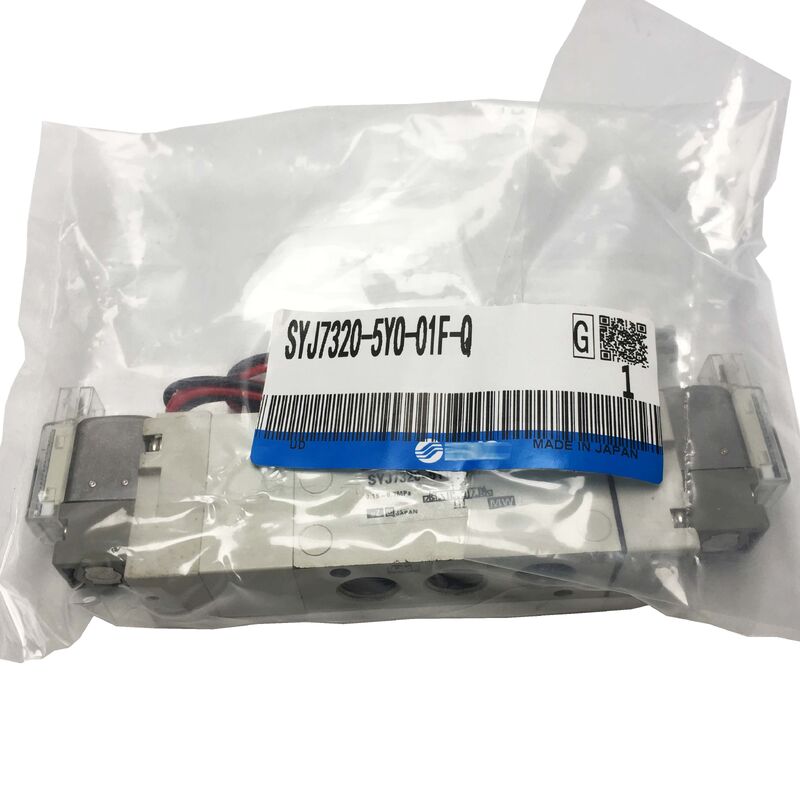

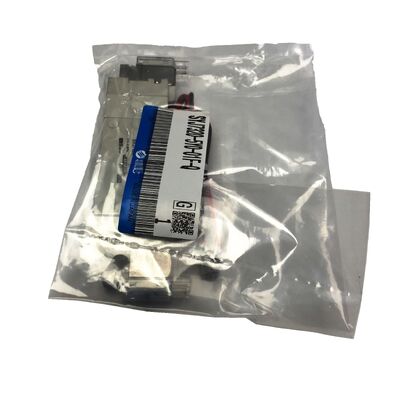

SMC SYJ7320-5YO-01F-Q یک دریچه 5 پورت و 3 موقعیت بسته از سری SMC SYJ7000 است.شناخته شده برای ترکیب مصرف انرژی کم با عملکرد قابل اعتماد سوئیچینگ در برنامه های کاربردی اتوماسیون صنعتی.
پیکربندی مرکز بسته 3 موقعیت تضمین می کند که هنگامی که هر دو سولنویید از انرژی خارج می شوند ، همه پورت ها مسدود می شوند ، به این ترتیب محرک متصل بدون فشار یا خروجی موقعیت خود را حفظ می کند.این ویژگی برای کاربردهای بطری که نیاز به موقعیت وسط زمان دارند یا در حالی که حرکت غیرقابل کنترل در طول وقفه های برق، نگرانی های ایمنی یا فرآیند را ایجاد می کند، ضروری است..
با اندازه پورت G1 / 8 ، این شیر فشرده برای سیلندر های کوچک و مدارهای پنوماتیک محدود فضایی که بدن شیر بزرگتر نمی تواند هندسه متنوع را در بر بگیرد ، ایده آل است.
| پارامتر | ارزش |
|---|---|
| سری | SMC SYJ7000 |
| فانکشن دریچه | مرکز بسته 5 پورت، 3 موقعیت |
| اندازه پورت (A/B) | G1/8" رشته دار |
| فشار عملیاتی | 0.15 - 0.7 MPa (پيلوت داخلي) |
| حداکثر میزان جریان | 525 لیتری/دقیقه |
| جریان نامی (P→A/B) | 0.22 dm3/s (0.792 m3/h) |
| جریان نامی (A/B→EA/EB) | 0.24 dm3/s (0.864 m3/h) |
| ولتاژ کنترل | 24 ولت DC |
| مصرف برق | 0.5 وات (اسولناید استاندارد خلبان) |
| زمان پاسخ | ~30 ms |
| فرکانس تغییر | 5 هرتز |
| ورود الکتریکی | ترمینال DIN بدون کانکتور (YO) |
| نور نشانگر / سرکوب کننده افزایش | شامل نیست |
| کنترل دستي | نوع فشار غیر قفل |
| نوع خروجی | خروجی های انفرادی دریچه خلبان |
| نصب | بدنه با براکت |
| مواد مهر | لاستیک |
| دمای کار | -10 تا +50 درجه سانتیگراد |
| طراحی | بدون مس |
| گواهینامه | CE (پایین نامه Q) |
سری SYJ7000 دارای یک سولینوئید آزمایشی با قدرت کم با مصرف 0.5W است که کنترل مستقیم رله خروجی PLC را بدون رله های میانجی یا ماژول های خروجی حالت جامد امکان پذیر می کند.این باعث کاهش پیچیدگی سیم کشی پانل و حذف منابع احتمالی خطا در مدارهای کنترل می شود.
گازهای خروجی فردی خلبان بدون در نظر گرفتن شرایط مدار اصلی، تغییر مسیر خلبان را تمیز نگه می دارد و از تداخل فشار معکوس در مدارهای دارای خاموش کننده های داخلی یا فشار معکوس پایین جلوگیری می کند.
ساخت مهر و موم لاستیکی دستگیره های استاندارد روغن یا بدون روغن هوا فشرده،در حالی که طراحی بدون مس، سازگاری را با شرایط گسترده تری از کیفیت هوا بدون خطر تشکیل ترکیبات استیلن تضمین می کند..
نام الکتریکی YO نشان می دهد که این شیر با یک اتاق پایانی DIN بدون اتصال از قبل متصل شده است. پایانی DIN اتصال های استاندارد DIN 43650 Form A (EN175301-803) را می پذیرد.که کاربران سیم و متصل در زمینه. هیچ LED شاخص یکپارچه و یا ساخت در سرکوب ولتاژ افزایشی شامل نمی شود.
این پیکربندی برای سازندگان پانل با استفاده از سیم کشی استاندارد با کانکتورهای سولینوئید نوع DIN ایده آل است و اجازه می دهد تا اتصال مستقیم کانکتورهای DIN از پیش سیم کشی شده بدون مدیریت pigtail انجام شود.برای دستگاه هایی که نیاز به حفاظت از افزایش انرژی دارند، گزینه ی YOZ را با مهار کننده ی موج غیر قطبی در نظر بگیرید.
هنگامی که هر دو سولناید از انرژی خارج می شوند، اسپول تمام پنج پورت تغذیه، هر دو پورت کار (A و B) و هر دو پورت اگزوز را مسدود می کند.نه دراز می کند و نه باز می گرداند.، برخلاف دریچه های 2-موقعتی که در صورت خاموش شدن انرژی به یک طرف حرکت می کنند.
نه. پسوند YO نشان می دهد که هیچ نور نشان دهنده و هیچ سرکوب کننده افزایش نمی کند. برای برنامه هایی که عارضه های تحرک می توانند بر ورودی PLC یا الکترونیک های اطراف تأثیر بگذارند،گزینه ی YOZ را با مهار کننده ی موج غیر قطبی در نظر بگیرید..
SYJ7320-5YO-01F-Q به طور خاص بدنه ای است که دارای پورت های مختلف است.یک پسوند متفاوت در سری SYJ7000 مورد نیاز است..
ترمینال YO از رابط استاندارد DIN 43650 Form A (EN175301-803 Form A) استفاده می کند، یکی از رایج ترین فرمت های کانکتور سولناید صنعتی.اتصال دهنده شامل نمی شود و باید به صورت جداگانه تهیه شود..
سری SYJ7000 از طراحی کنترل شده توسط خلبان با قدرت کم (0.5W سولنوید) استفاده می کند که برای کنترل مستقیم PLC مناسب است.سری SY7000 دارای معماری داخلی متفاوت با ظرفیت جریان بالاتر اما به طور معمول مصرف انرژی بالاتر استSYJ7000 برای کار مستقیم PLC و بهره وری انرژی ترجیح داده می شود؛ SY7000 در جایی که حداکثر جریان جریان اصلی است، مناسب است.
