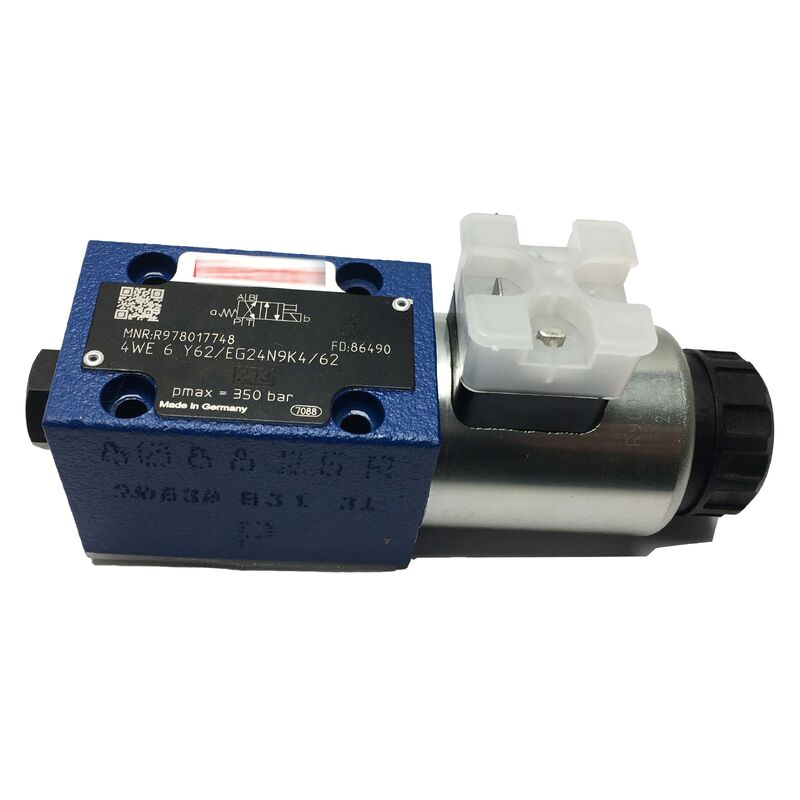

R978017748 Rexroth Hydraulic Directional Valve 4WE6Y62/EG24N9K4/62 اصل نو
بررسی اجمالی محصول
اینRexroth R978017748یک شیر قرقره جهت دار با عملکرد مستقیم در سری WE6 - پرکاربردترین خانواده شیرهای کنترل جهت هیدرولیک Rexroth برای کاربردهای صنعتی است. 4WE6Y6X/EG24N9K4/62 در اندازه NG6 (D03) با یک سلونوئید 24 ولت DC و برگشت فنر، برای سوئیچینگ 4/2 جهته با نماد هندسه قرقره Y پیکربندی شده است.
این سیستم جهت جریان روغن هیدرولیک و سوئیچینگ مدار را در واحدهای قدرت هیدرولیک صنعتی، ماشین ابزار، سیستم های پرس و ماشین آلات تولیدی هر جا که نیاز است سیگنال 24 ولت DC از کارت خروجی PLC مستقیماً به حرکت سیلندر یا موتور هیدرولیک تبدیل شود، کنترل می کند.
R978017748 به طور خاص عملکرد 4/2 طرفه (نماد Y) را ارائه میکند، که در آن حالت بدون انرژی P را به B و A را به T متصل میکند، و حالت پرانرژی آن را به P به A و B به T برمیگرداند. این پیکربندی به طور گسترده در جایی استفاده میشود که یک سیلندر باید به طور پیشفرض به یک موقعیت انتهایی مثبت در هنگام از دست دادن نیروی الکتریکی عمل کند و با از دست دادن قدرت الکتریکی، به طور پیشفرض استفاده شود.
در جریان نامی 60 LPM و حداکثر فشار 350 بار، این شیر در محدوده کاری کامل مدارهای هیدرولیک صنعتی استاندارد خدمت می کند. نادیده گرفتن دستی پنهان به اپراتورها اجازه می دهد تا به صورت دستی قرقره سوپاپ را در حین راه اندازی، تشخیص عیب یا راه اندازی دستگاه بدون اعمال ولتاژ شیر برقی جابجا کنند.
مشخصات کلیدی
| پارامتر |
ارزش |
| کد شیر |
4WE6Y6X/EG24N9K4/62 |
| تابع |
4/2 طرفه، برگشت بهار |
| اندازه اسمی |
NG6 (D03) |
| ولتاژ شیر برقی |
24 ولت DC |
| برق شیر برقی |
30 وات |
| حداکثر جریان |
60 LPM |
| حداکثر فشار |
350 بار (5076 PSI) |
| لغو دستی |
پنهان شده است |
| رابط |
3 قطبی (EN 175301-803) |
| استاندارد نصب |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| مسکن |
چدن |
| مهر و موم |
NBR |
| دمای عملیاتی |
-15 تا +80 درجه سانتیگراد |
| وزن |
1.44 کیلوگرم |
نماد قرقره Y - عملکرد مدار
در کنوانسیون نامگذاری WE6 رکسروث، حرف زیر "WE6" نماد هیدرولیک قرقره را توصیف می کند - پیکربندی مسیر در هر دو حالت بدون انرژی و بدون انرژی. نماد Y یک آرایش خاص را مشخص می کند که در مدارهای تک اثره و برنامه های حرکت برگشتی رایج است:
- حالت بدون انرژی (بازگشت فنر، شیر برقی خاموش):P → B, A → T - فشار هیدرولیک از منبع تغذیه (P) به خروجی پورت B هدایت می شود، در حالی که پورت A به مخزن (T) تخلیه می شود.
- حالت پرانرژی (سلونوئید روشن):P → A, B → T — اعمال 24 ولت DC به شیر برقی مسیر جریان را معکوس می کند: P به A تغذیه می کند، B به T تخلیه می شود.
این پیکربندی قرقره Y به طور گسترده در جایی مشخص می شود که الزامات موقعیت ایمن از کار افتادن با جهت برگشت فنر همراستا باشد - به عنوان مثال، باز کردن گیره ابزار در هنگام اتلاف توان در ماشین ابزار، یا جمع شدن محرک به عنوان شرایط ایمن در ماشین های پرس و شکل دهی.
رابط نصب D03 (NG6).
رابط نصب NG6 / D03 استانداردترین الگوی نصب زیر صفحه برای شیرهای جهت سایز 6 در هیدرولیک صنعتی است. همان الگوی پیچ، چیدمان پورت و موقعیت پین مکان در چهار استاندارد مختلف ظاهر میشود: ISO 4401-03، DIN 24340-A6، CETOP R35H-03، و NFPA-D03.
پسوند 62/ در کد سفارش شیر مشخص می کند که بدنه شیر دارای سوراخ پین مکان در موقعیت ISO 4401 است. این تمایز هنگام تعیین یک شیر جایگزین برای منیفولد موجود اهمیت دارد. بررسی کنید که آیا صفحه فرعی نصب شده دارای پین مکان یابی است یا خیر. در صورت وجود، پسوند /62 یا معادل آن مورد نیاز است.
ساخت شیر برقی پین مرطوب
سری WE6 از ساختار شیر برقی با پین مرطوب (غوطهور در روغن) استفاده میکند. میله فشار شیر برقی به داخل محیط روغن هیدرولیک بدنه شیر امتداد می یابد و از خود مایع هیدرولیک برای روانکاری و خنک سازی استفاده می کند. این امر مهر و موم جداگانه O-ring را که برای طراحی پین خشک مورد نیاز است حذف می کند و نقاط نشتی احتمالی را کاهش می دهد.
مجموعه سیم پیچ برقی بدون جدا کردن شیر از صفحه فرعی و بدون تخلیه فشار هیدرولیک از مدار قابل جابجایی است. غلاف سیم پیچ پس از رها کردن مهره نگهدارنده سیم پیچ از روی بدنه برقی می لغزد و امکان تعویض سیم پیچ در محل را فراهم می کند - یک مزیت نگهداری قابل توجه در موقعیت های منیفولد محدود.
سوالات متداول
Q1: پسوند شیر /62 است. اهمیت این موضوع چیست و آیا بر سازگاری صفحات فرعی تأثیر می گذارد؟
پسوند /62 پیکربندی سوراخ پین مکان یابی خاصی را برای رابط شیر به صفحه زیرین، مطابق با استاندارد ISO 4401 با پین مکان یابی مشخص می کند. اگر در صفحه فرعی شما یک پین مکان یابی نصب شده است، باید از شیری با پسوند سوراخ مکان یابی منطبق استفاده کنید. عدم تطابق پیکربندی پین مکان یابی باعث می شود که شیر به درستی روی صفحه زیرین قرار نگیرد و منجر به آسیب آب بندی و نشت خارجی شود.
Q2: این سوپاپ دارای یک بازخورد دستی پنهان است. چگونه عمل می شود؟
روکش دستی مخفی یک محرک پین فشاری در انتهای شیر برقی بدنه شیر است که با استفاده از یک ابزار کوچک (معمولاً یک کلید هگز 3 میلیمتری یا ابزار نادیدهگیری اختصاصی) قابل دسترسی است. با فشار دادن پین به سمت داخل، قرقره به صورت دستی جابهجا میشود، و بدون اعمال نیروی الکتریکی به سیمپیچ، حرکت شیر برقی تکرار میشود. طراحی پنهان از تحریک دستی سهوی در حین کارکرد عادی جلوگیری می کند.
Q3: حداکثر جریان 60 LPM ذکر شده است. آیا شیر می تواند جریان های گذرای بالاتر را بدون آسیب تحمل کند؟
امتیاز 60 LPM حداکثر جریان عملیاتی مداوم است، نه یک آستانه آسیب مطلق. جریان های گذرای مختصر بالای 60 LPM عموماً بدون آسیب تحمل می شوند. با این حال، جریان های پایدار به طور قابل توجهی بالاتر از این درجه، نیروهای هیدرولیکی روی قرقره را افزایش می دهد و باعث افزایش افت فشار، افزایش دما و تسریع سایش داخلی می شود. برای مدارهایی که به طور منظم بالای 60 LPM کار می کنند، باید اندازه شیر بزرگتر مشخص شود.
Q4: چه سیالات هیدرولیکی با مهر و موم NBR این شیر سازگار است؟
مهر و موم NBR (لاستیک نیتریل بوتادین) با روغن های هیدرولیک مبتنی بر مواد معدنی استاندارد سازگار است (ISO VG 46 و ISO VG 68 رایج ترین هستند). مهر و موم NBR با سیالات استر فسفات (مقاوم در برابر آتش)، سیالات پلی ال استر یا مخلوط آب-گلیکول سازگار نیست. برای سیستمهایی که از سیالات مقاوم در برابر آتش استفاده میکنند، Rexroth انواع WE6 را با مشخصات مهر و موم FKM (Viton) ارائه میکند.
Q5: شیر برقی دارای 30 وات و 24 ولت DC است. سیم پیچ چه محافظتی در برابر افزایش ولتاژ دارد؟
مشخصات سیم پیچ /EG24N9K4 یک سیم پیچ طراحی شده با یک دیود سرکوبگر یکپارچه (عنصر "K4") برای منبع تغذیه 24 ولت DC را نشان می دهد. هنگامی که خروجی PLC شیر برقی را خاموش می کند، میدان مغناطیسی در حال فروپاشی یک ولتاژ ولتاژ برگشتی EMF ایجاد می کند. دیود سرکوبگر یکپارچه این سنبله را به سطح ایمن میبندد و از ترانزیستور خروجی PLC و وسایل الکترونیکی اطراف محافظت میکند.
