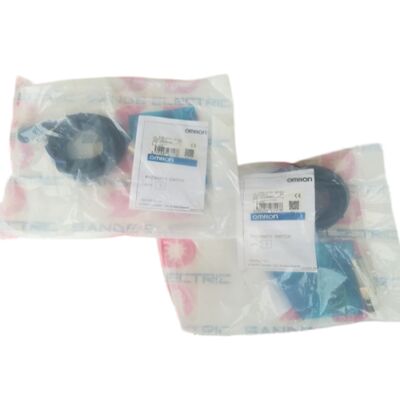

سنسور نزديکي OMRON E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ. M18 حسگر نزديک بودن 7 ميلي متري محافظ شده

پیکربندی نصب پنل ️ حس از طریق پنل

پسوند MJ بر روی E2E-X7D1-M1GJ فاکتور فرم نصب پنل را با کانکتور M12 شناسایی می کند. سنسور از پشت یک قطعه پنل عبور می کند و با یک مغز قفل بر روی صفحه پنل ثابت می شود.با پنجره ی حسگر به سمت بیرون از سمت جلو پنلاین جهت گیری مخالف از یک سنسور نصب شده در ماشین است که به یک براکت با چهره حسگر خود با هدف عبور از اهداف متصل می شود.

عملکرد سنجش با استاندارد E2E-X7D1 سری M18 یکسان است 7mm محدوده، فرکانس سوئیچ 500Hz، حفاظت ضد روغن IP67،شاخص های LED دوگانه با فاکتور فرم مناسب برای نصب پانل در تجهیزات کنترل کیفیت، ماژول های اتوماسیون فشرده و تجهیزات قابل حمل یا میز که نقطه سنجش در صورت دستگاه است.

کانکتور M12 در پشت پانل نصب می شود تا سیم کشی از سطح حسگر دور باشداستاندارد سازی کانکتور M12 به این معنی است که تعویض سنسور باعث اختلال در جریان کابل ثابت نمی شود، حسگر جديد رو نصب کن و دوباره وصلش کن

مشخصات کلیدی

7 میلی متری در M18 محافظت شده است

ساختاري محافظ شده ميدان مغناطيسي رو به جلو متمرکز ميکنهامکان نصب فلش در براکت های فلزی بدون مجازات فاصله سنجش ️ محدوده 7 میلی متری با چهره سنسور با سطح براکت استفاده می شود. M18 در 7mm محافظت شده است مشخصات تاسیس شده برای برنامه های کاربردی نیاز به 5 ٪ 7mm دور سنجش با نصب فلش.محافظ سرکوب می کند میدان لابراتوار جانبی که باعث تشخیص نادرست زمانی که یک سنسور غیر محافظ نصب شده است در فلز.

مدار دو سیم DC ۰٫۸ mA

مدار 2 سیم به صورت سریال با بار متصل می شود. در شرایط بدون هدف: خروجی 0.8mA از طریق بار زیر آستانه ON ورودی های استاندارد 24 ولت PLC (معمولاً حداقل 5 7mA).در حالت شناسایی هدف: جریان جریان از طریق مرحله خروجی و بار از منبع.

برای ورودی های PLC که 520mA را در 24V جذب می کنند، حداقل جریان بار 3mA تضمین می کند که مرحله خروجی سنسور به درستی انجام می شود هنگامی که ورودی PLC به عنوان بار متصل می شود.نصب با یک مقاومت موازی اگر مقاومت بار به اندازه کافی بالا است که مصرف فعلی کمتر از 3mA سقوط می کند.

فاصله تنظیم 5.6 میلی متر 80٪ از 7 میلی متر اسمی منطقه کار قابل اعتماد است. فاصله فیزیکی را در 3.5 4.5 میلی متر برای حاشیه راحت در برابر گسترش حرارتی، لرزش،و تغییر تراز پنل.

سوالات عمومی

سوال1: کدام کابل M12 با کانکتور MJ مطابقت دارد؟

هر کانکتور کابلی زن با کد M12 A است که استاندارد کانکتور میدان غالب در اتوماسیون کارخانه در سطح جهانی است. کد A آن را از M12 با کد B (PROFIBUS) ، کد D (Ethernet) ،و کانکتورهای کد X. برای اتصال دو سیم DC ، از پین 1 (قهوه ای ، +V) و 3 (آبی ، 0V / خروجی) از یک مجموعه کابل استاندارد 4 پین M12 A استفاده کنید. پین 2 و 4 در پیکربندی 2 سیم استفاده نمی شوند.

س2: چه فاصله ای باید در هنگام نصب تنظیم شود؟

فاصله فیزیکی بین چهره سنسور و نزدیکترین هدف را در 3.5 ∼ 4.5 میلی متر تنظیم کنید. این نقطه سوئیچ را به راحتی در محدوده 5 نگه می دارد.فاصله تنظیم 6mm در سراسر طیف کامل دمای کار و ولتاژ تغذیه. تایید کنید که LED سبز به طور پیوسته در شکاف مورد نظر روشن می شود. این تایید می کند که شکاف در منطقه تنظیم قابل اعتماد است.

س3: آیا محدوده 7 میلی متر برای اهداف فولاد ضد زنگ اعمال می شود؟

فولاد ضد زنگ آستنیتیک (درجه 304/316) دارای یک عامل تصحیح تقریباً 0.6 × 0.75 × است که باعث می شود فاصله سوئیچ موثر تقریباً 4.2 × 5.25 میلی متر برای این سنسور باشد.اين در عرض 5.6mm فاصله تنظیم، بنابراین تشخیص فولاد ضد زنگ قابل دستیابی است اگر فاصله نصب در محدوده ضد زنگ موثر باشد.همیشه فاصله واقعی سوئیچ را با درجه مخصوص ضد زنگ و هندسه هدف در نصب واقعی بررسی کنید.

سوال 4: چگونه LED های دوگانه در طول نصب و کار کمک می کنند؟

LED سبز:رنگ سبز ثابت بدون وجود هدف تایید می کند که هیچ سطح فلزی در فاصله ۵٫۶ میلی متری از سطح حسگر وجود نداردسبز ثابت زمانی که هدف در شکاف مورد نظر است تایید می کند شکاف در فاصله تنظیم قابل اعتماد است.

لامپ قرمز:هنگامی که یک هدف وارد میدان سنجش می شود روشن می شود. چشمک زدن قرمز در هنگام نزدیک شدن به هدف نشان می دهد که شکاف در حدود منطقه سوئیچینگ پایدار یا نزدیک به آن است و نیاز به تنظیم دارد.

س5: آیا نصب پانل بر مهر و موم IP67 تأثیر می گذارد؟

بدن سنسور در هر جهت نصب، مهر و موم IP67 را حفظ می کند. کانکتور M12 هنگامی که کانکتور کابل به طور کامل متصل و قفل شده است، مهر و موم IP67 را به دست می آورد.سوراخ پانل خود یک رابط IP67 مهر و موم بین محیط های جلو و عقب پانل نیستبرای مثال اگر جداسازی محیط بین دو طرف پنل مورد نیاز باشدشستشو در سمت جلو با شرایط تمیز در عقب ممکن است نیاز به مهر و موم اضافی در اطراف بدن سنسور در سوراخ پانل باشد.
