| محل منبع | آلمان |
| نام تجاری | OMRON |
| گواهی | CE ROHS |
| شماره مدل | E2E-X3D1-M1CJ |

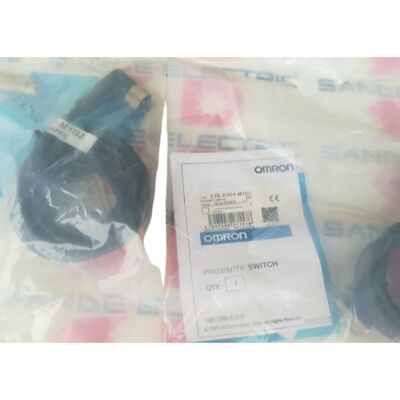

Omron E2E-X3D1-M1CJ یک نوع نصب پنلی از سنسور مجاورت شیلددار سری E2E M12 است — همان عنصر حسگر سنسور استاندارد E2E-X3D1 M12 اما برای نصب در یک پنل کنترل یا درب تجهیزات به جای قاب یا براکت ماشین پیکربندی شده است.
در حالی که سنسور استاندارد M12 مستقیماً در ساختار ماشین در نقطه تشخیص رزوه میشود، نسخه نصب پنلی برای نصب در برش پنل و اتصال به کابلکشی میدانی از طریق کانکتور M12 کد A طراحی شده است، با صورت سنسور که برای تشخیص از طریق پنل یا در یک دهانه پنل قرار گرفته است.
کانکتور M12 کد A رابط الکتریکی متمایز کننده است. کدگذاری A پیکربندی کلید استاندارد M12 است که برای سنسورها و عملگرهای DC در اتوماسیون کارخانه استفاده میشود — کانکتورهای M12 کد A 4 پین غالبترین رابط در سنسورهای نوع کانکتور E2E Omron هستند و با طیف گستردهای از کابلهای میدانی کد A M12 و کانکتورهای T که در سیمکشی اتوماسیون ماشین اروپایی و جهانی استفاده میشوند، سازگار هستند.
تراز کد A از جفت شدن تصادفی با کانکتورهای کد B (مورد استفاده برای پروفیباس/فیلدباس) یا کانکتورهای کد D (اترنت) جلوگیری میکند و یک منبع رایج خطاهای سیمکشی میدانی را حذف میکند.
خروجی 2 سیم DC NO همان سادگی نصب را که در تمام مدلهای 2 سیم DC E2E یافت میشود، ارائه میدهد: دو سیم هم منبع تغذیه و هم سیگنال را حمل میکنند و به صورت سری با بار بین مثبت منبع تغذیه و مشترک متصل میشوند.
با محفظه نصب پنلی و کانکتور M12، E2E-X3D1-M1CJ را میتوان در پنل نصب کرد، از جلو به کابلکشی میدانی متصل شد و بدون برهم زدن دسته سیم ثابت ماشین، تعویض کرد.
| پارامتر | مقدار |
|---|---|
| فاصله حسگری | 3 میلیمتر (±10%) |
| فاصله تنظیم | 0-2.4 میلیمتر |
| هدف استاندارد | آهن 12 × 12 × 1 میلیمتر |
| محفظه | M12 × 1 میلیمتر، شیلددار |
| خروجی | 2 سیم DC، NO |
| ولتاژ تغذیه | 12-24 ولت DC |
| محدوده عملیاتی | 10-30 ولت DC |
| ظرفیت سوئیچینگ | 3-100 میلیآمپر |
| جریان نشتی | حداکثر 0.8 میلیآمپر |
| فرکانس سوئیچینگ | 1 کیلوهرتز |
| اتصال | کانکتور M12 کد A |
| نصب | نصب پنلی |
| رتبه IP | IP67 |
سنسورهای القایی نصب پنلی عملکرد نصب متفاوتی نسبت به سنسورهای موقعیت نصب شده روی ماشین دارند. به جای تشخیص یک هدف روی محور متحرک ماشین یا فیکسچر کار، سنسورهای نصب پنلی در تجهیزات اتوماسیون اجزا را در فاصله نزدیک از طریق سطح پنل تشخیص میدهند — حضور قطعات کوچک در یک فیکسچر که از طریق یک دهانه پنل دیده میشود، حضور برچسب روی یک مکانیزم توزیع نصب شده روی پنل، یا مجاورت هدف در یک مجموعه دستگاه خطی فشرده.
قالب محفظه نصب پنلی به سنسور اجازه میدهد تا از جلوی پنل نصب و جهتدهی شود — سختافزار نصب، بدنه سنسور را در برش پنل محکم میکند و کانکتور M12 اتصال کابل میدانی را در یک مکان مشخص و قابل دسترس روی سطح پنل فراهم میکند.
برای سازندگان ماشین و یکپارچهسازان سیستم که تجهیزات با طرحبندی پنل استاندارد طراحی میکنند، قالب سنسور نصب پنلی به طور تمیز در مهندسی پنل با اندازه سوراخ نصب مشخص و مکان کانکتور، سازگار در واحدهای متعدد، ادغام میشود.
مدار 2 سیم DC روی کانکتور M12 کد A رابط را به دو سیم کاربردی کاهش میدهد — مثبت تغذیه (پین 1، قهوهای) و خروجی/بار (پین 4، آبی) در تخصیص استاندارد 4 پین کد A. پینهای 2 و 3 کانکتور M12 4 پین در پیکربندی 2 سیم استفاده نمیشوند و در سنسور باز میمانند.
استاندارد کانکتور M12 کد A به این معنی است که سمت مونتاژ کابل از هر یک از دهها تولیدکننده جهانی کابلهای استاندارد M12 کد A — سبکهای بدنه مستقیم و زاویهدار، مواد روکش PVC و PUR، انواع شیلددار و بدون شیلد، در طولهای 0.5 متر تا 15 متر — تأمین میشود.
این استانداردسازی وابستگی کابل تک منبع را از بین میبرد و مدیریت قطعات یدکی را در تأسیساتی که سنسورهای E2E متعددی را در ماشینهای متعدد نگهداری میکنند، ساده میکند.
فاصله حسگری 3 میلیمتری E2E-X3D1-M1CJ برای هدف آزمایشی استاندارد 12 × 12 × 1 میلیمتری آهن درجهبندی شده است — مناسب برای تشخیص قطعات فلزی کوچک در فاصله نزدیک با یک منطقه حسگری مشخص.
ساختار شیلددار میدان را محوری متمرکز میکند، به این معنی که منطقه حسگری به خوبی تعریف شده و قابل پیشبینی است — پنلهای فلزی مجاور، سختافزار نصب و اجزای همسایه تأثیر کمی بر نقطه سوئیچینگ دارند زمانی که نصب با فواصل استاندارد نصب همسطح انجام میشود.
فاصله تنظیم 0-2.4 میلیمتر (80% از 3 میلیمتر اسمی) منطقه تشخیص پایدار است که تغییرات دما و ولتاژ را در نظر میگیرد.
برای کاربردهای نصب پنلی که هدف در یک شکاف ثابت و کنترل شده ارائه میشود، تنظیم در 1-2 میلیمتر حداکثر حاشیه تشخیص ممکن و بالاترین قابلیت اطمینان را در برابر تغییرات تولید در جمعیت سنسور و هدف فراهم میکند.
سوال 1: تخصیص پین M12 کد A برای E2E-X3D1-M1CJ چیست؟
کانکتور 4 پین M12 کد A در E2E-X3D1-M1CJ از تخصیص استاندارد سنسور DC استفاده میکند: پین 1 (قهوهای) = تغذیه +V (به +12-24 ولت DC وصل کنید)، پین 3 (آبی) = 0 ولت/خروجی (به صورت سری با بار به مشترک تغذیه وصل کنید). پینهای 2 و 4 برای پیکربندی 2 سیم متصل نیستند.
در مونتاژهای کابل میدانی M12 کد A، تطابق رنگ سیمکشی کابل با پین را در برابر نقشه پین استاندارد IEC 60947-5-2 تأیید کنید تا از اتصال صحیح اطمینان حاصل شود.
سوال 2: خروجی 2 سیم DC است — آیا این سنسور به حداقل جریان بار مانند سایر سنسورهای 2 سیم نیاز دارد؟
بله. مدار 2 سیم DC برای سوئیچ قابل اعتماد خروجی بین حالتهای روشن و خاموش به حداقل جریان بار 3 میلیآمپر نیاز دارد. ماژولهای ورودی دیجیتال PLC استاندارد در 24 ولت DC جریان 5-20 میلیآمپر را میکشند که از این حداقل بیشتر است.
جریان نشتی 0.8 میلیآمپر در حالت خاموش نباید از آستانه حالت خاموش ورودی PLC تجاوز کند — ورودیهای PLC استاندارد با آستانههای خاموش 3 ولت یا قابلیت حمل جریان معادل، نشتی 0.8 میلیآمپر را بدون تحریک کاذب مدیریت میکنند.
سوال 3: آیا میتوان از E2E-X3D1-M1CJ در تجهیزات فضای باز در معرض باران استفاده کرد؟
IP67 محافظت کامل در برابر ورود گرد و غبار و غوطهوری موقت تا عمق 1 متر به مدت 30 دقیقه را پوشش میدهد. قرار گرفتن در معرض باران در فضای باز — بارش مستقیم با فشار کم — در محدوده رتبه IP67 قرار دارد. جتهای آب با فشار بالا، شستشوی قدرتی، یا غوطهوری پایدار بیش از 30 دقیقه به رتبههای IP68 یا IP69K نیاز دارد.
برای نصب پنل در فضای باز در مکانهای سرپوشیده (محیط IP54)، IP67 حاشیه ای بالاتر از حداقل مورد نیاز را فراهم میکند.
برای نصب در فضای باز در معرض آب و هوای مستقیم، رتبه IP کانکتور M12 را در حالت جدا شده تأیید کنید و اطمینان حاصل کنید که کانکتور مونتاژ کابل متصل نیز هنگام جفت شدن، الزامات آببندی IP67 را برآورده میکند.
سوال 4: فاصله 3 میلیمتر برای چه اندازه هدفی مشخص شده است و چگونه یک هدف کوچکتر بر محدوده حسگری تأثیر میگذارد؟
فاصله 3 میلیمتر برای صفحه آزمایشی آهن 12 × 12 × 1 میلیمتر درجهبندی شده است — تقریباً منطبق با مساحت سطح حسگر M12. برای اهداف کوچکتر: آهن تقریباً 6 × 6 میلیمتری تقریباً 80-85% فاصله درجهبندی شده (2.4-2.55 میلیمتر) تولید میکند؛ آهن 4 × 4 میلیمتری تقریباً 70% (2.1 میلیمتر) تولید میکند.
برای کاربردهای نصب پنلی که در آن یک قطعه کوچک — یک پین، توپ یا مهر — هدف تشخیص است، قبل از نهایی کردن فاصله سنسور تا هدف در طراحی پنل، فاصله سوئیچینگ واقعی را با اندازه و جنس هدف خاص تأیید کنید.
سوال 5: آیا میتوان چندین سنسور E2E-X3D1-M1CJ را در همان پنل بدون تداخل متقابل در کنار هم نصب کرد؟
سنسورهای شیلددار نسبت به انواع بدون شیلد، حساسیت کمتری به تداخل متقابل دارند، اما در فاصله بسیار نزدیک کنار هم — در حدود 30-40 میلیمتر از رو به رو برای مدلهای فرکانس استاندارد M12 — نوسان همزمان میتواند باعث تداخل سنسورهای مجاور شود.
برای آرایههای پنلی چند سنسوری که فاصله کمتر از 40 میلیمتر است، انواع E2E با فرکانس متفاوت Omron (سری E2E-X3D15) به واحدهای مجاور اجازه میدهند تا در فرکانسهای نوسان متفاوت کار کنند و امکان نصب در فواصل نزدیک به 20-25 میلیمتر را بدون تداخل فراهم میکنند.
حداقل فاصله مورد نیاز را از دادههای تداخل متقابل E2E Omron برای پیکربندی خاص تأیید کنید.
