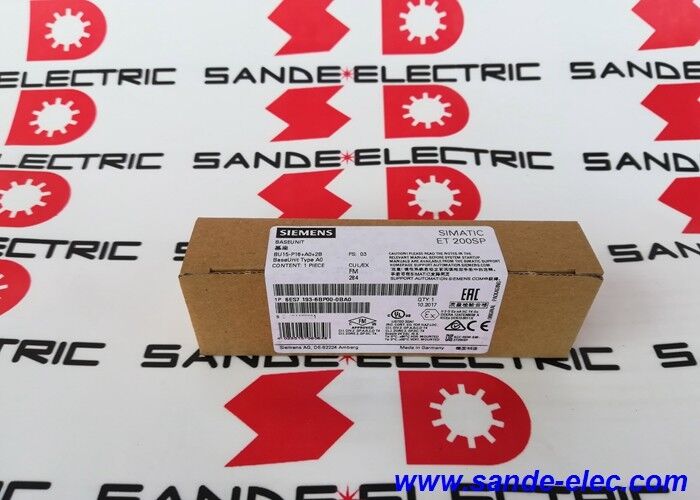

زیمنس 6ES7193-6BP00-0BA0 | SIMATIC ET 200SP BaseUnit BU15-P16+A0+2B — نوع A0 / Push-In / پل چپ
پایه یک ایستگاه ورودی/خروجی ET 200SP
6ES7193-6BP00-0BA0 واحد پایه نوع A0 برای سیستم ورودی/خروجی توزیع شده SIMATIC ET 200SP زیمنس است. در معماری ET 200SP، ماژولهای ورودی/خروجی مستقیماً روی ریل DIN یا در یک رک بکپلین نصب نمیشوند — آنها در واحدهای پایه قرار میگیرند. هر واحد پایه برق، اتصال سیگنال و اتصال باس را برای ماژول ورودی/خروجی فراهم میکند. واحد پایه جدا از ماژول ورودی/خروجی که میزبان آن است، سفارش داده میشود.
این نامگذاری BU15-P16+A0+2B است: یک واحد پایه با عرض 15 میلیمتر با 16 ترمینال فرآیند، اسلات نوع A0، بدون ترمینال کمکی و پل چپ. پل چپ به این معنی است که باسهای ولتاژ P1 و P2 از واحد پایه همسایه سمت چپ عبور میکنند — این واحد پایه یک گروه پتانسیل موجود را ادامه میدهد نه اینکه یک گروه جدید را شروع کند. هنگامی که یک گروه پتانسیل جدید مورد نیاز است (به عنوان مثال، برای جداسازی ولتاژ بار متفاوت)، یک نوع واحد پایه متفاوت با شروع پل راست مورد نیاز است.
نامگذاری اسلات نوع A0 سازگاری ماژول را تعیین میکند. واحدهای پایه نوع A0 ماژولهای ورودی/خروجی را که برای اسلاتهای A0 یا A1 علامتگذاری شدهاند میپذیرند — طیف گستردهای از ماژولهای ورودی/خروجی دیجیتال و آنالوگ ET 200SP. قبل از انتخاب این واحد پایه، نوع اسلات مورد نیاز ماژول ورودی/خروجی مورد نظر را با A0 مطابقت دهید.
ترمینالهای Push-In — سیمکشی بدون ابزار
6ES7193-6BP00-0BA0 از فناوری ترمینال Push-In استفاده میکند. سیمکشی میدانی با قرار دادن مستقیم هادی انجام میشود — یک سیم مجهز به فرول بدون ابزار وارد شده و قفل میشود. قطع با فشار دادن دکمه آزادسازی انجام میشود. این امر سیمکشی اولیه را تسریع کرده و خطاهای نصب را در مقایسه با سفت کردن ترمینال پیچی کاهش میدهد. 16 ترمینال فرآیند هادیهایی از 0.14 میلیمتر مربع (AWG 26) تا 2.5 میلیمتر مربع (AWG 14) را میپذیرند.
سیستم ET 200SP از تعویض داغ پشتیبانی میکند — ماژولهای ورودی/خروجی را میتوان در حین کار دستگاه از واحد پایه خارج و جایگزین کرد بدون اینکه PLC یا ایستگاه ورودی/خروجی خاموش شود. خود واحد پایه باید در حالی که ایستگاه برقدار است نصب شده باقی بماند. کدگذاری خودکار واحد پایه از قرار دادن انواع نادرست ماژول جلوگیری میکند.
مشخصات کلیدی
| پارامتر | مقدار |
|---|
| شماره قطعه | 6ES7193-6BP00-0BA0 |
| نامگذاری | BU15-P16+A0+2B / نوع A0 |
| تغذیه | 24 ولت DC |
| جریان باس P1/P2 | حداکثر 10 آمپر |
| جریان ترمینال فرآیند | حداکثر 2 آمپر |
| ترمینالهای فرآیند | 16 |
| نوع اسلات | A0 (1 اسلات) |
| اتصال | Push-in، پل چپ |
| ترمینالهای کمکی | هیچ |
| جداسازی | 707 ولت DC (تست نوع) |
| ابعاد | 15 × 117 × 35 میلیمتر (عرض × ارتفاع × عمق) |
| اندازه سیم | 0.14–2.5 میلیمتر مربع |
| وزن | حدود 40 گرم |
سوالات متداول
س1: تفاوت بین واحد پایه نوع A0 و نوع A1 در ET 200SP چیست؟
هر دو واحد پایه نوع A0 و A1 شکل فیزیکی یکسانی دارند و میتوانند طیف وسیعی از ماژولهای ورودی/خروجی را بپذیرند. تمایز در تشکیل گروه پتانسیل است: واحدهای پایه نوع A1 میتوانند یک گروه پتانسیل جدید را شروع کنند و شامل ترمینالهای کمکی برای توزیع ولتاژ کمکی باشند، در حالی که واحدهای پایه نوع A0 گروه پتانسیل موجود را ادامه میدهند و دسترسی به ترمینال کمکی را فراهم نمیکنند. 6ES7193-6BP00-0BA0 نوع A0 است — باس تغذیه را از چپ پل میزند و ترمینال کمکی ندارد.
س2: 6ES7193-6BP00-0BA0 "به چپ پل زده شده" است. این به چه معناست؟
پل چپ به این معنی است که باسهای تغذیه ولتاژ P1 و P2 از واحد پایه بلافاصله به سمت چپ عبور میکنند. ولتاژ تغذیه در این موقعیت از باس واحد پایه سمت چپ میآید، نه از یک ورودی جدید در این واحد. این گروه پتانسیل یکسان را ادامه میدهد. یک گروه پتانسیل جدید — که هنگام تغییر به ولتاژ بار متفاوت برای گروهی از ماژولها مورد نیاز است — نیازمند یک نوع واحد پایه است که به عنوان شروع پل راست پیکربندی شده باشد.
س3: آیا خود واحد پایه دارای عملکرد قابل برنامهریزی است، یا صرفاً غیرفعال است؟
واحد پایه عمدتاً یک جزء اتصال غیرفعال است — این واحد اتصال الکتریکی، نصب مکانیکی و انتشار باس را برای ماژول ورودی/خروجی که میزبان آن است فراهم میکند. عملکرد کدگذاری خودکار واحد پایه یک ویژگی فعال است: این شناسه الکترونیکی را ذخیره میکند که از قرار دادن نوع نادرست ماژول ورودی/خروجی جلوگیری میکند. فراتر از این، تمام پردازش و پارامترسازی توسط ماژول ورودی/خروجی و ماژول رابط ET 200SP انجام میشود.
س4: آیا این واحد پایه را میتوان با هر ماژول ورودی/خروجی SIMATIC ET 200SP استفاده کرد؟
6ES7193-6BP00-0BA0 ماژولهای ورودی/خروجی را که نیاز به اسلات نوع A0 یا A1 دارند میپذیرد. اکثر ماژولهای ورودی/خروجی دیجیتال و آنالوگ استاندارد ET 200SP با A0/A1 سازگار هستند. برخی ماژولهای تخصصی — مانند ماژولهای ارتباطی خاص یا ماژولهایی که نیاز به دسترسی به ترمینال کمکی دارند — ممکن است به نوع واحد پایه متفاوتی نیاز داشته باشند. همیشه قبل از سفارش، نوع واحد پایه مورد نیاز ماژول ورودی/خروجی را در برگه اطلاعات آن بررسی کنید.
س5: چه حفاظت خارجی برای تغذیه 24 ولت توسط 6ES7193-6BP00-0BA0 مورد نیاز است؟
زیمنس یک کلید مینیاتوری 24 ولت DC / 10 آمپر با مشخصه تریپ نوع B یا نوع C را برای حفاظت خارجی خطوط سیمکشی که تغذیه باس P1 و P2 واحد پایه را تامین میکنند، مشخص کرده است. این امر سیمکشی و کنتاکتهای باس را در برابر جریان بیش از حد محافظت میکند. مدارهای ترمینال فرآیند (حداکثر 2 آمپر در هر ترمینال) ممکن است بسته به بار متصل و مشخصات ماژول ورودی/خروجی به حفاظت اضافی در هر مدار نیاز داشته باشند.
