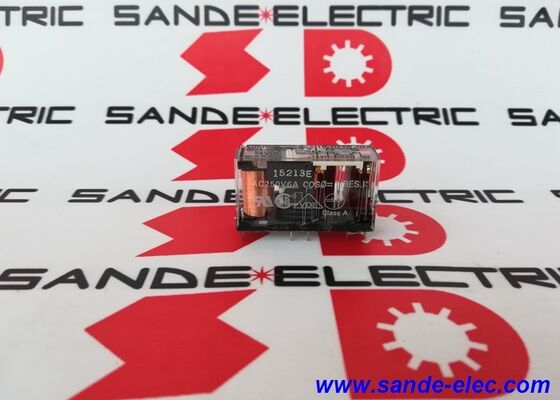

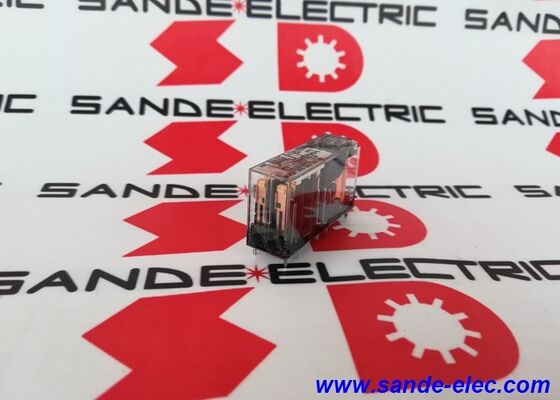

ماژول G7SA-2A2B DC24V OMRON G7SA-2A2B ایمنی رله 24VDC 6A Plc جدید و اصلی

Omron G7SA-2A2B DC24 | رله ایمنی - 2 NO / 2 NC / 6A / سیم پیچ DC 24 ولت / مخاطبین هدایت شونده به زور / EN 50205

مخاطبین به اجبار هدایت شده - ویژگی طراحی حیاتی ایمنی

G7SA-2A2B یک رله استاندارد نیست. مشخصه تعیین کننده آن مکانیسم تماس با هدایت اجباری (مکانیکی مرتبط) است که ویژگی توانمند برای استفاده در مدارهای ایمنی ماشین است.

در یک رله استاندارد، کنتاکت‌های معمولی باز و معمولی بسته می‌توانند از نظر تئوری هر دو به طور همزمان بسته شوند، اگر یک تماس جوش یا فنر از کار بیفتد - شرایطی که مدار ایمنی متکی بر وضعیت تماس NC نمی‌تواند تشخیص دهد. در G7SA با کنتاکت های هدایت شونده اجباری، کنتاکت های NO و NC به صورت مکانیکی جفت می شوند: اگر هر کنتاکت NO بسته شود، از بسته شدن کنتاکت های NC به صورت فیزیکی جلوگیری می شود و بالعکس. این محرومیت متقابل به صورت مکانیکی اعمال می شود و به نرم افزار یا وضعیت الکتریکی رله وابسته نیست.

این تضمین مکانیکی چیزی است که G7SA-2A2B را برای نظارت در ماژول‌های رله ایمنی و سیستم‌های منطق ایمنی مناسب می‌کند. یک کنترل‌کننده ایمنی می‌تواند کنتاکت‌های NC را کنترل کند تا تأیید کند که کنتاکت‌های NO جوش داده نشده‌اند - وضعیت واقعی رله در سطح سخت‌افزار را ارائه می‌کند.

مشخصات کلیدی

کاربرد در مدارهای ایمنی

G7SA-2A2B به عنوان یک رله خروجی در مدارهای ایمنی استفاده می شود که در آن کنتاکت ها نیروی حیاتی ماشین را حمل می کنند - مدارهای سوئیچ شده که یک عملکرد ماشین خطرناک را روشن یا خاموش می کنند. کاربردهای رایج عبارتند از:

• سوئیچینگ خروجی قفل درب در سیستم های محافظ ماشین
• کنتاکت های خروجی مدار E-stop
• سوئیچینگ خروجی پرده نور و تشک ایمنی
• رله های خروجی مدار کنترل دو دستی

این رله در ترکیب با یک ماژول رله ایمنی یا PLC ایمنی کار می کند که بر تماس های بازخورد نظارت می کند. دو کنتاکت NC کانال بازخورد را فراهم می‌کنند - کنترل‌کننده ایمنی آنها را می‌خواند تا قبل از اجازه راه‌اندازی مجدد، تأیید کند که رله به درستی برق گرفته است.

سوکت پلاگین سری P7SA به G7SA-2A2B اجازه می دهد بدون سیم کشی مزاحم جایگزین شود - سیم کشی روی سوکت می ماند و ماژول رله تعویض می شود. این یک ملاحظۀ عملی تعمیر و نگهداری در پانل‌هایی است که جایگزینی رله بدون اصلاح سیم‌کشی، تلاش راه‌اندازی مجدد را کاهش می‌دهد.

سوالات متداول

Q1: چه چیزی G7SA-2A2B را به جای یک رله استاندارد، یک "رله ایمنی" می کند؟

مکانیسم تماس با هدایت اجباری به طور فیزیکی مجموعه‌های تماس NO و NC را به هم متصل می‌کند تا نتوانند به طور همزمان یک حالت را اشغال کنند. اگر یک کنتاکت NO بسته شود، کنتاکت‌های NC به طور مکانیکی از بسته شدن جلوگیری می‌شوند - این محرومیت متقابل در سخت‌افزار اعمال می‌شود، نه نرم‌افزار. این به یک کنترل کننده ایمنی اجازه می دهد تا کنتاکت های NC را نظارت کند و یک کنتاکت NO جوش داده شده را تشخیص دهد، که با یک رله استاندارد امکان پذیر نیست. این نیاز اساسی برای استفاده از رله در معماری های ایمنی IEC 62061 و ISO 13849 است.

Q2: آیا می توان G7SA-2A2B را مستقیماً روی PCB نصب کرد؟

بله. ترتیب ترمینال برای لحیم کاری مستقیم PCB طراحی شده است، با طرح پین بهینه شده برای طراحی استاندارد PCB. برای کاربردهای نصب روی پانل، سوکت‌های ترمینال فشاری سری P7SA G7SA-2A2B را مستقیماً می‌پذیرند و پایانه‌های سیم‌کشی میدانی پیچی یا فنری را بدون لحیم کاری فراهم می‌کنند.

Q3: محدوده عملیاتی ولتاژ سیم پیچ چیست؟

ولتاژ اسمی کویل 24 ولت DC است. رله تضمین شده است که در ولتاژ 18 ولت DC و بالاتر برق (بستن) و در ولتاژ 2.4 ولت DC و پایین تر قطع شود (باز شود). ولتاژهای پایدار سیم پیچ بالاتر از 26.4 ولت DC خطر آسیب دائمی سیم پیچ را دارد. محدوده عملیاتی 18 تا 26.4 ولت DC، تلورانس های تنظیمی منبع تغذیه 24 ولت DC را در خود جای می دهد.

Q4: آیا کنتاکت های NC و NO می توانند ولتاژهای مدار مختلف را تغییر دهند؟

بله. هر مجموعه کنتاکت مستقل است - دو کنتاکت NO و دو کنتاکت NC بار مدار مربوطه خود را به طور مستقل تغییر می دهند. یک مجموعه کنتاکت NO می تواند بار 230 ولت متناوب را تغییر دهد در حالی که کنتاکت های NC در مدار بازخورد 24 ولت DC کار می کنند. ایزولاسیون رله بین مدارهای تماسی اجازه می دهد تا ولتاژهای مدار متفاوتی روی همان رله وجود داشته باشد.

Q5: تفاوت بین G7SA-2A2B و G7SA-3A1B چیست؟

هر دو در خانواده Omron G7SA با مخاطبین هدایت شونده اجباری و رتبه فعلی یکسان هستند. 2A2B 2 تماس NO و 2 NC (4 قطبی) را فراهم می کند. 3A1B 3 NO و 1 کنتاکت NC (4 قطبی) را فراهم می کند. ترکیب تماس بر اساس نیاز مدار ایمنی برای کنتاکت‌های NO (تغییر بار) و NC (نظارت بازخورد) انتخاب می‌شود. اکثر مدارهای ایمنی دو کاناله از 2A2B برای ارائه بازخورد کنتاکت های NC از هر دو رله خروجی استفاده می کنند.
