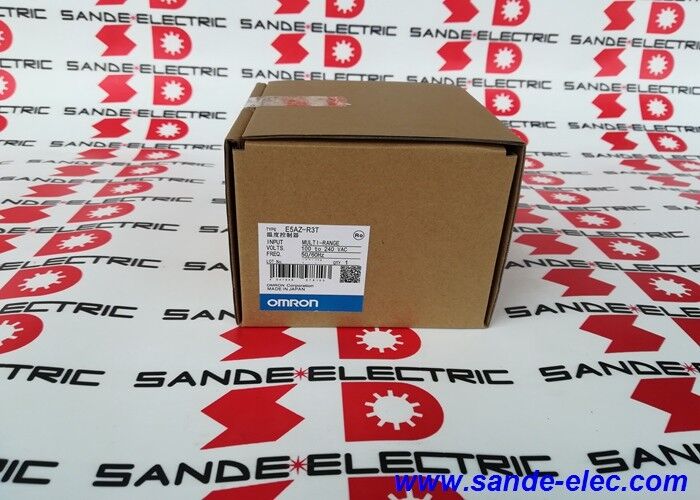

کنترلر دمای دیجیتال PID اصلی جدید Omron E5AZ-R3T

Omron E5AZ-R3T. E5AZ سری 1/4 DIN کنترلگر دمای دیجیتال ورودی جهانی (TC / RTD) ، خروجی رله، خروجی 3 آلارم، 100 ′′ 240VAC، 96 × 96 × 78mm، 250ms نمونه گیری

مرور کلی

درOmron E5AZ-R3Tیک کنترلگر دمای دیجیتال 1/4 DIN از سری E5AZ Omron است. کنترلگر 96×96mm که در وسط خانواده E5_Z Omron قرار دارد.در بالا از تراکم 1/16 DIN (E5CZ) و در کنار نصف اندازه 1/8 DIN (E5EZ). E5AZ-R3T نوع خروجی رله با سه خروجی هشدار است. R در نامگذاری نشان دهنده خروجی کنترل رله و 3T سه نقطه هشدار را شناسایی می کند.

کنترل کننده های دمای این نوع به نظر ساده می رسند ‬ آنها یک سنسور را می خوانند، آن را با یک نقطه تنظیم مقایسه می کنند و یک خروجی را روشن یا خاموش می کنند تا دمای را تنظیم کنند.اما مهندسی درون یک کنترل کننده قادر مانند E5AZ-R3T به طور قابل توجهی فراتر از این توصیف ساده نشان می دهد.

مرحله ورودی جهانی طیف گسترده ای از انواع سنسورها را پذیرفته است و انواع ترموکوپل هشت یا بیشتر و خانواده های RTD پلاتین استاندارد بدون نیاز به سخت افزار خاص سنسور.

الگوریتم PID به طور مداوم محاسبه اصلاحات متناسب، یکپارچه و مشتق شده به زمان چرخه خروجی را انجام می دهد.نگه داشتن دمای ثابت از طریق تغییرات بار و اختلالات محیطی که کنترل ON / OFF به طور واکنش نشان می دهد.

سه خروجی هشدار به طور مستقل از حلقه کنترل اصلی عملکردهای نظارت بر فرآیند را مدیریت می کنند.

دوره نمونه گیری 250ms به طور قابل توجهی سریعتر از کنترل کننده های دمای نسل قبلی است که به طور معمول در فواصل 500ms نمونه گیری می کنند.

Halving the sampling time improves the controller's ability to detect and respond to rapid temperature changes — relevant in applications where heater inertia is low or where process dynamics change quickly، مانند مهر گرمایی فیلم نازک یا اتاق های فرآیند نیمه هادی.

مشخصات کلیدی

ورودی جهانی یک کنترل کننده برای بسیاری از انواع سنسور

ورودی جهانی E5AZ-R3T یکی از ارزشمندترین ویژگی های عملی آن برای مدیران نگهداری و برنامه ریزان موجودی قطعات جایگزین است.

در یک کارخانه با چندین ماشین و چندین منطقه ی دمایی، برخی از آنها از ترموپول های نوع K استفاده می کنند، زیرا آنها طیف گسترده ای از دمای را به طور اقتصادی پوشش می دهند.بعضی از آنها از نوع J استفاده می کنند زیرا آنها مناسب کاربردهای فرآوری مواد غذایی با دمای پایین تر هستندبرخی از آن ها از RTD های Pt100 استفاده می کنند زیرا دقت اهمیت دارد. یک کنترلگر دمای غیر جهانی نیاز به ذخیره سازی مدل های جداگانه برای هر نوع سنسور دارد.

یک کنترل کننده ورودی جهانی مانند E5AZ-R3T همه این ها را از یک قطعه ی یدکی پوشش می دهد.

نوع ورودی توسط یک تنظیم پارامتر پیکربندی می شود، نه توسط جهش دهنده های سخت افزاری یا صفحه های مدار مختلف. هنگامی که یک کنترل کننده جایگزین نصب می شود،نوع سنسور از یک منوی روی صفحه جلو کنترل کننده انتخاب می شود (یا از طریق ارتباطات سریالی برنامه ریزی می شود)، و کنترل کننده خطی سازی، مقیاس نمایش و محدوده هشدار را مطابق با آن تنظیم می کند.

این نوع ورودی قابل انتخاب توسط نرم افزار همچنین به این معنی است که اگر منطقه دمای یک دستگاه برای استفاده از یک نوع سنسور متفاوت طراحی مجدد شود، همان سخت افزار کنترل کننده می تواند به جای جایگزینی پیکربندی مجدد شود..

کنترل کننده دمای درجه سانتیگراد یا فارنهایت را نشان می دهد که توسط پارامتر انتخاب می شود.

سه خروجی هشدار ️ نظارت مستقل بر فرآیند

سه خروجی هشدار در E5AZ-R3T عملکردهای هشدار قابل تنظیم را فراهم می کنند که شرایط فرآیند را مستقل از خروجی کنترل درجه حرارت اولیه نظارت می کنند.هر خروجی هشدار می تواند برای انواع مختلف هشدار از تنظیمات پارامتر کنترل تنظیم شود:

آژیر حد بالا:هشدار هنگامی که دمای فرآیند از یک آستانه مشخص شده بالاتر از نقطه تنظیم شده یا بالاتر از یک حد دمای مطلق فعال می شود، حفاظت از تجهیزات یا محصول از بیش از حد.

آژیر محدوده پایین:هشدار هنگامی که دمای پایین تر از یک آستانه تعریف شده فعال می شود، تشخیص خرابی بخاری، متوقف شدن فرآیند یا وارد شدن تغذیه سرد.

آژیرهای انحراف:آژیر هشدار زمانی که دمای بیش از مقدار تنظیم شده در هر دو جهت از نقطه تنظیم انحراف می کند، فعال می شود. بدون نیاز به مقادیر مرزی جداگانه از دست دادن کنترل تشخیص می دهد.

هشدارهای ارزش مطلق:آستانه هشدار یک مقدار درجه حرارت مطلق است نه انحراف از نقطه تنظیم شده.

با سه خروجی هشدار مستقل، یک E5AZ-R3T می تواند به طور همزمان: یک هشدار انحراف فرآیند (اختلاف متوسط از نقطه تنظیم) ،آژیر اضطراری انحراف فرآیند (اختلاف بزرگ)، و یک آلارم با محدوده مطلق بالا 3 لایه حفاظت از فرآیند از یک کنترل کننده.

انتقال خروجی ️ ادغام با ضبط کننده ها و SCADA

خروجی انتقال بر روی E5AZ-R3T مقدار اندازه گیری شده فرآیند را به عنوان یک سیگنال آنالوگ (برقی یا ولتاژ، قابل تنظیم) متناسب با دمای را بازپرداخت می کند.

این خروجی آنالوگ به یک ضبط نمودار نوار متصل می شود، یک ضبط کننده بدون کاغذ، یک کارت ورودی آنالوگ DCS / SCADA،یا سیستم جمع آوری داده های یک کامپیوتر نظارت اجازه می دهد تا مشخصات دمای به مرور زمان مستقل از صفحه نمایش کنترل کننده ثبت شود.

در کاربردهای اعتباربخشی فرآیندها، تولید دارویی، مستندات ایمنی مواد غذایی،تولید دستگاه های پزشکی ️ ضبط مداوم دمای با یک ضبط کننده مستقل کالیبراسیون شده اغلب یک نیاز قانونی است.

خروجی انتقال E5AZ-R3T این ضبط مستقل را بدون تغییر نصب سنسور یا اضافه کردن یک ابزار اندازه گیری جداگانه امکان پذیر می کند.

سوالات عمومی

سوال 1: تفاوت بین E5AZ-R3T و E5AZ-R3MT چیست و کدام یک باید انتخاب شود؟

E5AZ-R3T مدل استاندارد بدون عملکرد خروجی دستی است. E5AZ-R3MT قابلیت خروجی دستی را اضافه می کند.50٪ چرخه کار) مستقل از حلقه کنترل خودکار.

خروجی دستی در هنگام راه اندازی مفید است (برای بررسی پاسخ گرم کننده و محرک قبل از فعال کردن کنترل خودکار)در طول عیب یابی (برای نگه داشتن خروجی در یک مقدار ثابت در حالی که تشخیص فرآیند)، و در کاربردهایی که برطرف کردن موقت دستی یک نیاز فرآیند است.

برای کنترل درجه حرارت استاندارد خودکار بدون نیاز به لغو دستی، R3T کافی است.

س2: آیا E5AZ-R3T می تواند با یک PLC یا کامپیوتر برای تغییرات از راه دور تنظیم شود؟

استاندارد E5AZ-R3T شامل یک رابط ارتباطی سریالی داخلی نیست.قابلیت ارتباطات می تواند با نصب یک واحد گزینه سازگاری (مانند E53-AZR) در اسلات واحد گزینه کنترل اضافه شود، که ارتباطات RS-485 CompoWay/F یا Modbus را فراهم می کند.

با گزینه ارتباطات، نقاط تنظیم، آستانه های هشدار، مقادیر فرآیند و وضعیت کنترل کننده می تواند از راه دور از یک سیستم SCADA، PLC،یا PC بدون دخالت اپراتور در پنل جلو کنترل کننده.

س3: تنظیم خودکار چیست و چه زمانی باید فعال شود؟

تنظیم اتوماتیک یک تابع محاسبه پارامتر PID داخلی است.کنترل کننده یک تغییر مرحله ای را به خروجی اعمال می کند و پاسخ دمای را اندازه گیری می کند و زمان تاخیر را مشاهده می کند.، زمان بالا رفتن، و ویژگی های تجاوز.

از این پاسخ، آن را محاسبه می کند باند متناسب، زمان یکپارچه، و مشتق زمان مقادیر است که کنترل پایدار، پاسخگو برای این فرآیند خاص و ترکیبی از گرمایش فراهم می کند.

تنظیم خودکار باید در هنگام راه اندازی اولیه و پس از هر گونه تغییر قابل توجهی در فرآیند انجام شودمحصول متفاوت زیرا پارامترهای بهینه PID به پویایی حرارتی واقعی فرآیند بستگی دارد.

سوال 4: خروجی رله در 250VAC نامگذاری شده است. آیا می تواند به طور مستقیم یک کویل تماسگر 230VAC را هدایت کند؟

خروجی رله E5AZ-R3T برای بار مقاومت در 250VAC و حداکثر 5A نامگذاری شده است.رانندگی یک کویل تماسگر به طور مستقیم از خروجی رله کنترل کننده به طور کلی قابل قبول است اگر جریان ورود کویل تماسگر در ظرف ظرفیت سوئیچ نامی رله است.

با این حال، عمر الکتریکی رله (شمار عملیات سوئیچینگ) با بار های محرک کاهش می یابد.

For long-term reliability in high-cycle applications — where the temperature controller switches thousands of times per day — an SSR (Solid State Relay) or an intermediate relay module between the E5AZ-R3T output and the contactor provides improved switching life.

نوع ولتاژ خروجی E5AZ-Q3T به طور خاص برای هدایت مستقیم SSR ها طراحی شده است.

س5: اندازه برش پانل مورد نیاز برای نصب E5AZ-R3T چیست؟

E5AZ-R3T نیاز به یک برش پانلی 92 × 92 میلی متر دارد. چهره جلو کنترل کننده 96 × 96 میلی متر است که سطح پانل را در اطراف برش پوشانده است.عمق نصب پشت صفحه 78mm است کنترل کننده 78mm را به صفحه نشان می دهد.

نصب استاندارد DIN برای این نوع کنترل کننده نصب پانل استفاده نمی شود.E5AZ-R3T با وارد کردن آن از جلو از طریق برش پانل و ایمن کردن آن با دو کلیپ نصب جانبی که از پشت پانل محکم می شوند نصب می شود.

ضخامت پنل باید در محدوده مشخص شده در مستندات نصب E5AZ باشد.
