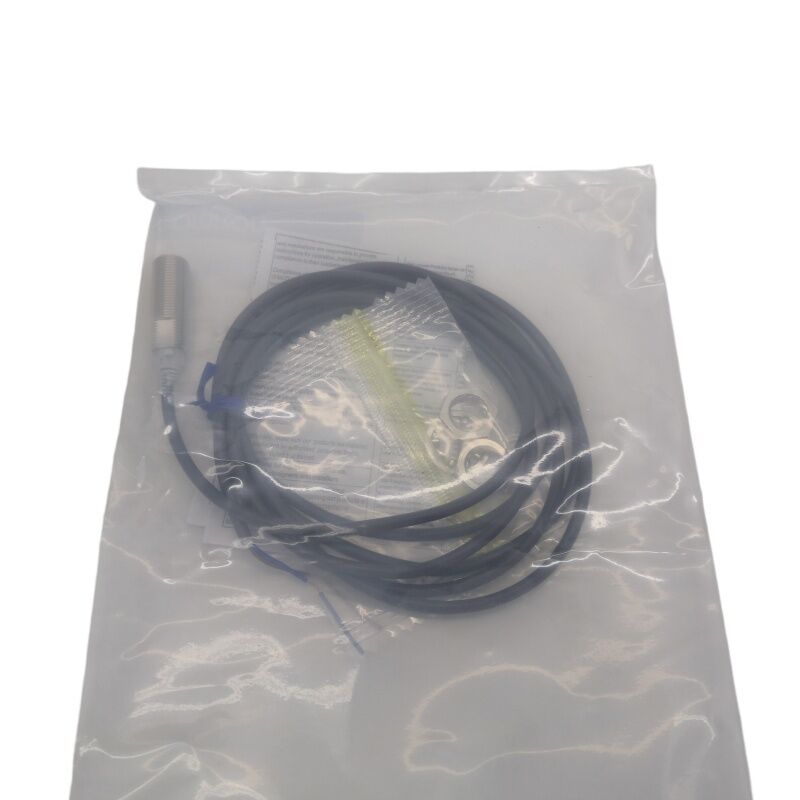

سنسور نزدیکی محرک محافظ Omron E2E-X3D1-N M12
M12 حسگر نزدیکی محرک محافظت شده، فاصله سنجش 3 میلی متر، DC 2-Wire، به طور معمول باز، IP67
برند:امرون
سری:E2E
شماره بخش:E2E-X3D1-N (همچنین به عنوان: E2EX3D1N جستجو شده است.
نوع:حسگر نزديکي محرک - محافظ شده، نصب شده، M12 استوانه ای
در دسترس بودن:در انبار - حمل و نقل سریع در سراسر جهان
بدن جمع و جور، همه جا ثابت شده.
بشکه M12 رایج ترین اندازه رشته در سنجش صنعتی است، متناسب با فضاهای تنگ و رشته در سوراخ های استاندارد است.Omron E2E-X3D1-N سنسور نزدیک سازی استنداری Omron در فرم M12 است، با فاصله سنجش 3 میلی متر، خروجی 2 سیم DC، و سوئیچ به طور معمول باز.و شرایط محیطی از جمله مه نفت را مدیریت می کند.، مایع خنک کننده، لرزش و شستن.
مشخصات فنی
| پارامتر |
مشخصات |
| سری |
E2E |
| اندازه مسکن |
M12 استوانه ای، رشته دار |
| فاصله حسگر (در نظر گرفته شده) |
3 میلی متر |
| تنظیم فاصله |
از 0 تا 4.8 میلی متر |
| محافظ |
محافظ شده (تعویض قابل فلاش) |
| مواد مورد نظر |
فلزات آهن |
| نوع خروجی |
نوع قطب 2 سیم DC |
| حالت کار |
نه (معمولا باز است) |
| ولتاژ تغذیه |
10 تا 30 ولت DC (نامی: 12 تا 24 ولت DC) |
| مصرف فعلی |
حداکثر 13 میلی آمپر |
| ظرفیت تغییر |
3 تا 100 mA |
| فرکانس پاسخ |
1،000 هرتز حداکثر |
| ولتاژ باقیمانده |
حداکثر 3 ولت (در بار 100 mA) |
| جریان نشت |
0حداکثر.8 mA |
| دمای کار |
-25°C تا +70°C |
| درجه حفاظت |
IEC 60529: IP67 / ضد روغن |
| مواد مسکن |
مس نیکل شده |
| گواهینامه |
CE (EN60947-1، EN60947-5-2) ، NEMA 1 / 4 / 6 / 12 / 13 |
| گزینه های طول کابل |
2M / 5M / 10M (قبل از سیم) |
مزایای طراحی پنهان
ساخت و ساز محافظ میدان سنجش الکترومغناطیسی را به جای تابش جانبی به سمت جلو از طریق چهره سنسور متمرکز می کند. این اجازه می دهد تا نصب فلش در براکت های فلزی، صفحات،یا قاب ماشین بدون فلز اطراف که میدان سنجش را مختل می کند یا باعث تشخیص غلط می شود.
سیم کشی دو سیمه ای
طراحی دو سیم، سیگنال خروجی را به صورت سریال با بار فقط بر روی دو رسانا اجرا می کند، سیم کشی را ساده می کند و حجم کابل را کاهش می دهد. پارامترهای کلیدی:
- ظرفیت سوئیچینگ: 3 تا 100 mA
- جریان نشت: حداکثر 0.8 mA
پایداری زیست محیطی
- درجه بندی IP67 - ضد گرد و غبار و مقاومت در برابر غوطه ور شدن موقت
- ساخت ضد روغن مقاوم در برابر قرار گرفتن در معرض روغن برش
- مدار داخلی جامد برای مقاومت لرزش
- محدوده کار: -25°C تا +70°C
- بشکه مس نقره ای برای مقاومت در برابر خوردگی
شاخص های LED دوگانه
- LED قرمز - زمانی که خروجی فعال است را نشان می دهد (هدف تشخیص داده شده)
- LED سبز - نشان دهنده قدرت مناسب و محدوده حسگر در طول تنظیم است
کاربرد های مشترک
- تایید موجودی قطعات ماشین آلات CNC و ابزار
- تشخیص موقعیت کانویر و مواد
- سنسورهای دست ساز با سلول رباتیک
- تأیید قطعات قطعات خودرو
- تجهیزات تشخیص فلز بسته بندی
مدل های مرتبط
| مدل |
تفاوت اصلی |
| E2E-X3D1-N (این ماده) |
کابل ضد روغن استاندارد پی وی سی، NO |
| E2E-X3D2-N |
مشخصات مشابه، خروجی NC (معمولاً بسته) |
| E2E-X3D1-M1G |
رابط M12 (ترتیب پین IEC) ، NO |
| E2E-X3D1-US |
نسخه UL برای برنامه های کاربردی آمریکای شمالی |
| E2E-X3D1-U |
با کابل پلی اورتان (تکثیر شده، ضد روغن) |
| E2E-X8MD1 |
بدن M12، بدون محافظ، فاصله حس 8 میلی متری |
پرسش های مکرر
ميتونه E2E-X3D1-N رو در يه براکت فلزي نصب کنه؟
بله، طراحی محافظ باعث می شه که در فلز نصب بشه میدان الکترومغناطیسی به سمت جلو متمرکز شدهحداقل فاصله 30 میلی متر از هم یا 20 میلی متر از هم را حفظ کنید تا از تداخل جلوگیری شود..
حداقل نیاز به جریان بار چیست و آیا با ورودی PLC من کار می کند؟
سنسور نیاز به حداقل جریان بار 3mA دارد. اکثر کارت های ورودی جدا از PLC استاندارد 5mA تا 10mA را جذب می کنند و بدون مشکل کار می کنند. سنسور در هنگام خاموش شدن تا 0.8mA جریان نشت را منتقل می کند.که معمولا با سخت افزار مدرن PLC صنعتی سازگار است.
تفاوت بین E2E-X3D1-N و E2E-X3D1-U چیست؟
هر دو مشخصات مشابه حسگر را دارند. E2E-X3D1-N از کابل PVC مقاوم به روغن استفاده می کند،در حالی که E2E-X3D1-U از کابل پلی اورتان (PUR) استفاده می کند که به طور مکانیکی برای برنامه های کاربردی با خم مجدد تقویت شده است، مواد شیمیایی تهاجمی، یا خطر سایش.
چطور بايد فاصله حسگر E2E-X3D1-N رو تنظیم کنم؟
این سنسور دارای حساسیت ثابت در کارخانه برای فاصله سنجش 3 میلی متر است. فاصله موثر می تواند بین 0 تا 4.8 میلی متر با تنظیم فاصله فیزیکی بین چهره سنسور و هدف متفاوت باشد.اما افزایش داخلی توسط کاربر تنظیم نمی شود..
E2E-X3D1-N به عنوان متوقف شده یا جایگزین شده درج شده است - آیا باید در مورد در دسترس بودن نگران باشم؟
Omron مدل های E2E دو سیم DC را در اکتبر 2022 در سری E2E NEXT ادغام کرد.E2E-X3D1-N در سراسر جهان به طور گسترده ای ذخیره شده است و همچنان به طور گسترده ای به عنوان یک قطعه جایگزین برای دستگاه های موجود استفاده می شود.
