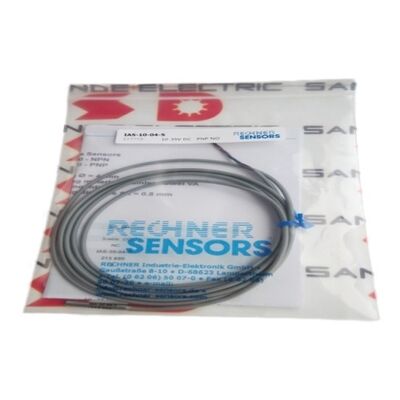

حسگر RECHNER IAS-10-04-S یا IAS1004S

Rechner IAS-10-04-S | سوئیچ مجاورتی القایی — PNP، 0.8 میلی‌متر، 10–35 ولت DC، 3 سیمه، محافظت شده در برابر پلاریته معکوس و اتصال کوتاه، IP67

مرور کلی

سوئیچ مجاورتی القایی Rechner IAS-10-04-S یک سوئیچ مجاورتی القایی 3 سیمه PNP از سری IAS-10 Rechner است — خانواده خروجی دیجیتال PNP در محدوده IAS Rechner. با فاصله سنجش اسمی 0.8 میلی‌متر، در انتهای کوتاه طیف سنجش القایی عمل می‌کند: این یک سنسور برای تشخیص گارد ماشین از فاصله 10 میلی‌متری نیست، بلکه برای تأیید حضور یا موقعیت دقیق قطعات بسیار کوچک، اهداف فلزی نازک، قطعات ماشین‌کاری شده با تلرانس دقیق، یا لبه‌های تیغه که شکاف تشخیص به طور عمدی باریک است تا دقت موقعیت بالایی حاصل شود.Rechner دهه‌هاست که سنسورهای القایی IAS را در Lampertheim آلمان تولید می‌کند و سری IAS-10 منعکس کننده تاریخچه تولید آن است: سنسورهای PNP ساده و صنعتی با محافظت‌های ضروری — پلاریته معکوس، اضافه بار و اتصال کوتاه — که از آسیب ناشی از خطاهای نصب و شرایط گذرا که در محیط‌های واقعی ماشین رخ می‌دهد جلوگیری می‌کند.محدوده ولتاژ تغذیه 10–35 ولت DC ویژگی ولتاژ گسترده سری IAS-10 Rechner است که هم تغذیه‌های تعبیه شده 12 ولت DC و هم استاندارد صنعتی 24 ولت DC، و همچنین تغذیه‌هایی که تحت شرایط بار خاص به بالای 30 ولت می‌رسند را پوشش می‌دهد.

در محدوده سنجش 0.8 میلی‌متر، IAS-10-04-S برای کاربردهایی طراحی شده است که در آن شکاف سنجش بزرگتر باعث عدم قطعیت موقعیت می‌شود.

ارتباط بین فاصله سنجش و دقت تشخیص مستقیم است: هرچه فاصله سنجش کوچکتر باشد، منطقه ای که نقطه سوئیچینگ سنسور می‌تواند به دلیل دما، نوسان ولتاژ و تغییر اندازه هدف در آن متغیر باشد، باریک‌تر است.

برای بازخورد موقعیت‌یابی دقیق، منطقه سوئیچینگ ذاتاً باریک محدوده 0.8 میلی‌متری، تکرارپذیری را فراهم می‌کند که سنسورهای با برد طولانی‌تر بدون کالیبراسیون نمی‌توانند آن را مطابقت دهند.

مشخصات کلیدی

پارامتر

مقدار

این بدان معناست که سیم خروجی سنسور پتانسیل تغذیه مثبت را از طریق بار به مشترک در هنگام تشخیص هدف فراهم می‌کند — پیکربندی استاندارد PNP برای PLC ها و سیستم های کنترل صنعتی بازار اروپا که کارت های ورودی PNP استاندارد غالب هستند.

توپولوژی PNP 3 سیمه مزیت واضحی نسبت به سنسورهای 2 سیمه برای کاربردهای دقیق ارائه می‌دهد: با سیم تغذیه مجزا (قهوه‌ای)، سیم خروجی (سیاه) و سیم مشترک (آبی)، ترانزیستور خروجی مستقل از جریان بار عمل می‌کند.

هیچ حداقل جریان بار مورد نیاز نیست و هیچ جریان نشتی مشکل‌سازی وجود ندارد که ممکن است ورودی حساس PLC را به اشتباه فعال کند — خروجی یا کاملاً روشن است (جریان را از طریق بار هدایت می‌کند) یا کاملاً خاموش است (ترانزیستور خروجی مسدود کننده، نشتی ناچیز).

این رفتار سوئیچینگ تمیز در کاربردهایی مانند قفل‌های موقعیت ابزار ماشین NC که در آن تریپ‌های اشتباه می‌توانند باعث آسیب ابزار شوند، مهم است.

خروجی مستقیماً با PLC ها، سیم‌پیچ‌های رله، چراغ‌های نشانگر و ورودی‌های شمارنده که از همان تغذیه 24 ولت DC سنسور استفاده می‌کنند، سازگار است.

با ظرفیت جریان خروجی 150 میلی‌آمپر، IAS-10-04-S در اکثر کاربردها بارهای اتوماسیون استاندارد را بدون تقویت اضافی هدایت می‌کند.

فاصله سنجش 0.8 میلی‌متر — تأیید موقعیت با تلرانس دقیق

هشت دهم میلی‌متر یک فاصله سنجش کوچک است که نشان دهنده یک نیاز طراحی خاص است: هدف باید بسیار نزدیک به سطح سنسور عبور کند.

کاربردهایی که این مورد در آنها رخ می‌دهد شامل تأیید موقعیت مهر و موم و قالب در ابزار پرس پانچ (جایی که ابزار باید تا کسری از میلی‌متر وارد قالب شود)، تشخیص لبه تیغه یا فویل نازک، تأیید حضور نوک سوزن یا پروب در تجهیزات مونتاژ پزشکی، و تشخیص دندان چرخ دنده یا دنده جغجغه ای با گام ریز در ابزارهای دقیق است.

فاصله عملیاتی — منطقه کاری مفید در فاصله سنجش اسمی — معمولاً 0 تا 0.65 میلی‌متر برای یک سنسور القایی با رتبه 0.8 میلی‌متر است (تقریباً 80٪ از Sn رتبه بندی شده). تنظیم شکاف تشخیص واقعی در این فاصله عملیاتی، با حاشیه‌ای که لرزش مکانیکی، اثرات دما بر روی سنسور و هدف، و تغییر وضعیت سطح هدف را در نظر می‌گیرد، وظیفه کالیبراسیونی است که قابلیت اطمینان تشخیص طولانی مدت را تعیین می‌کند.

تصحیح مواد غیر آهنی اعمال می‌شود: اهداف آلومینیوم، برنج، مس و فولاد ضد زنگ همگی فواصل سنجش مؤثر کوتاه‌تری نسبت به استاندارد آهن 0.8 میلی‌متری تولید می‌کنند.

در فاصله اسمی 0.8 میلی‌متر، شکاف از قبل کوچک برای اهداف غیر آهنی بیشتر کاهش می‌یابد — برای فولاد ضد زنگ تقریباً 0.56 میلی‌متر، برای آلومینیوم تقریباً 0.24 میلی‌متر. قبل از تعهد به طراحی مکانیکی، فاصله سوئیچینگ واقعی را با ماده هدف خاص تأیید کنید.

IP67 — آب‌بندی قابل اعتماد در تاسیسات صنعتی

IP67 ورود کامل گرد و غبار و محافظت در برابر غوطه‌وری موقت را تضمین می‌کند — سطح حفاظتی مناسب برای سنسورهای موقعیت نصب شده در مناطق کاری ماشین. پسوند -S در نامگذاری IAS-10-04-S معمولاً به نوع اتصال یا نوع کابل خاص در سیستم کدگذاری IAS Rechner اشاره دارد.

برای طول کابل دقیق، نوع کانکتور و ابعاد بدنه این شماره قطعه، از مستندات محصول فعلی Rechner یا برچسب روی سنسور خود تأیید کنید، زیرا پسوند -S برای انواع مختلف اتصالات در محدوده Rechner استفاده می‌شود.

سنسورهای Rechner محافظت‌های استاندارد را دارند: محافظت در برابر پلاریته معکوس در صورت جابجایی سیم‌های تغذیه در هنگام نصب از آسیب جلوگیری می‌کند؛ محافظت در برابر اضافه بار از آسیب ترانزیستور خروجی در اثر بار لحظه‌ای بیش از حد جلوگیری می‌کند؛ و محافظت در برابر اتصال کوتاه (الکترونیکی) از تخریب سنسور در اثر اتصال کوتاه تصادفی خروجی به مشترک در هنگام سیم‌کشی جلوگیری می‌کند.

اینها ویژگی‌های ممتاز در سنسورهای Rechner نیستند — آنها در سراسر خط IAS-10 استاندارد هستند.

سوالات متداول

س1: پسوند -S در IAS-10-04-S به چه معناست؟

در نامگذاری سری IAS Rechner، کدهای پسوند پس از شماره قطعه اصلی نوع اتصال، مواد کابل و سایر گزینه‌های خاص را شناسایی می‌کنند. پسوند -S معمولاً یک نوع کابل یا کانکتور خاص را شناسایی می‌کند — در برخی پیکربندی‌های Rechner،

S نشان دهنده گزینه محفظه فولاد ضد زنگ است؛ در موارد دیگر، طول کابل یا نوع کانکتور را شناسایی می‌کند.

تفسیر قطعی نیازمند رمزگشای کد محصول Rechner یا برگه داده خاص برای IAS-10-04-S است. برای فرمت اتصال الکتریکی دقیق، با مستندات فنی Rechner یا برچسب محصول سنسور مشورت کنید.

س2: رتبه سری IAS-10 10–35 ولت DC است — آیا این بدان معناست که سنسور در ولتاژهای بالاتر از 35 ولت آسیب می‌بیند؟

ولتاژهای تغذیه پایدار بالاتر از 35 ولت DC ممکن است به الکترونیک داخلی سنسور آسیب برساند. جهش‌های ولتاژ گذرا بالاتر از 35 ولت — که در تغذیه‌های DC صنعتی در هنگام سوئیچینگ بار رخ می‌دهند — تا حدی توسط مدارهای حفاظتی سنسور جذب می‌شوند، اما اضافه ولتاژ پایدار خارج از محدوده عملیاتی رتبه بندی شده است.

برای تغذیه‌هایی که در آنها نوسانات ولتاژ بالاتر از 35 ولت امکان‌پذیر است، از یک سرکوب کننده گذرا یا گیره ولتاژ بین تغذیه و ترمینال تغذیه سنسور استفاده کنید.

س3: آیا می‌توان سنسورهای IAS-10-04-S را به صورت سری یا موازی وصل کرد؟

سنسورهای IAS Rechner را می‌توان به صورت سری (منطق AND) یا موازی (منطق OR) وصل کرد. در سری، افت ولتاژ کل همه سنسورها اضافه می‌شود — با تغذیه 10–35 ولت، حداکثر 2–3 سنسور را می‌توان به صورت زنجیره‌ای وصل کرد قبل از اینکه افت ولتاژ تجمعی در خروجی، ولتاژ مؤثر را به زیر حداقل آستانه بار پایین‌دستی کاهش دهد.

در موازی، ولتاژهای باقیمانده (خارج از حالت) فردی اضافه می‌شوند؛ اتصال بیش از سه سنسور به صورت موازی ممکن است باعث شود نشتی ترکیبی بارهای حساس را به اشتباه فعال کند. این محدودیت‌ها راهنمایی کلی هستند؛ برای پیکربندی‌های خاص، از یادداشت‌های کاربردی IAS Rechner تأیید کنید.

س4: IAS-10-04-S هنگام نزدیک شدن هدف با زاویه به جای روبرو چگونه عمل می‌کند؟

میدان سنجش الکترومغناطیسی یک سنسور القایی قوی‌ترین حالت را عمود بر سطح سنجش (رویکرد محوری) نشان می‌دهد. اهدافی که با زاویه نزدیک می‌شوند، نقطه سوئیچینگ تولید می‌کنند که از فاصله سنجش اسمی متفاوت است — سوئیچینگ زودتر برای رویکردهای از زوایای خاص و دیرتر برای دیگران، بسته به هندسه رویکرد.

برای سنجش موقعیت دقیق در محدوده 0.8 میلی‌متر، نصب مکانیکی باید هدف را به مسیر رویکرد محوری محدود کند.

رویکردهای زاویه‌دار عدم قطعیت را در موقعیت سوئیچینگ وارد می‌کنند که متناسب با انحراف زاویه رویکرد از عمود، افزایش می‌یابد.

س5: آیا IAS-10-04-S برای تشخیص قطعات روکش روی یا نیکل مناسب است؟

قطعات روی ریخته گری شده و روکش نیکل فلزات رسانای الکتریکی هستند که سنسورهای القایی تشخیص می‌دهند. ضریب تصحیح روی نزدیک به استاندارد آهنی است (تقریباً 0.8–1.0 برابر بسته به آلیاژ)، بنابراین اهداف روی تقریباً فاصله سنجش کامل 0.8 میلی‌متری را تولید می‌کنند.

آبکاری نیکل روی یک زیرلایه فولادی اساساً برای میدان القایی شفاف است — سنسور فولاد زیرین را تشخیص می‌دهد. برای آبکاری نیکل روی یک زیرلایه غیر آهنی، فاصله مؤثر به ضریب تصحیح فلز زیرلایه بستگی دارد.

برای آبکاری نازک روی آلومینیوم، انتظار تقریباً 30٪ از فاصله سنجش آهن را داشته باشید — تقریباً 0.24 میلی‌متر برای این سنسور.
