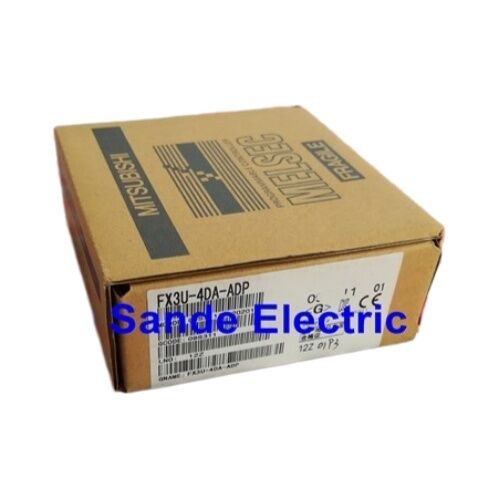

ماژول آداپتور خروجی آنالوگ جدید میتسوبیشی FX3U-4DA-ADP برای سیستم‌های کنترل PLC

ماژول میتسوبیشی FX3U-4DA-ADP یک آداپتور خروجی آنالوگ فشرده است که برای سیستم‌های کنترلی طراحی شده است که به تبدیل سیگنال پایدار، پیکربندی انعطاف‌پذیر کانال و عملکرد قابل اعتماد در عملیات صنعتی روزمره نیاز دارند. این یک انتخاب عملی برای پروژه‌های اتوماسیون است که در آن کنترل آنالوگ مبتنی بر PLC برای دستگاه‌هایی مانند اینورترها، شیرها، کنترل‌کننده‌های دما و سایر تجهیزات میدانی که به سیگنال‌های خروجی ولتاژ یا جریان پاسخ می‌دهند، مورد نیاز است. طراحی چهار کاناله آن را به ویژه در سیستم‌هایی که به خروجی‌های آنالوگ متعدد بدون پیچیدگی نصب غیرضروری نیاز دارند، مفید می‌سازد.

داده‌های فنی کلیدی

مجموعه مشخصات، تعادل قوی بین دقت کنترل و ادغام عملی را به این ماژول می‌دهد. هر یک از چهار کانال را می‌توان به طور مستقل برای خروجی ولتاژ یا جریان تنظیم کرد، که به ساده‌سازی برنامه‌های سیگنال ترکیبی کمک می‌کند و نصب ماژول را در نیازهای مختلف اتوماسیون آسان‌تر می‌سازد. تبدیل 12 بیتی و رزولوشن خروجی دقیق آن از کنترل آنالوگ روان پشتیبانی می‌کند، در حالی که بدنه فشرده به حفظ فضای پنل در کابینت‌های PLC کوچکتر کمک می‌کند.

طراحی شده برای کنترل آنالوگ چند کاناله انعطاف‌پذیر

در بسیاری از سیستم‌های اتوماسیون، ماژول‌های خروجی آنالوگ انتظار می‌رود بیش از تولید سیگنال انجام دهند. آنها باید پایداری خروجی را حفظ کنند، به طور قابل پیش‌بینی به تغییرات کنترل پاسخ دهند و از دستگاه‌های میدانی مختلف بدون ایجاد بار سیم‌کشی یا پیکربندی اضافی پشتیبانی کنند. ماژول FX3U-4DA-ADP به خوبی برای این نقش مناسب است زیرا چهار کانال خروجی آنالوگ را در قالب یک آداپتور فشرده ارائه می‌دهد و به هر کانال اجازه می‌دهد تا به طور جداگانه برای عملکرد ولتاژ یا جریان پیکربندی شود.

این انعطاف‌پذیری آن را در سیستم‌هایی که یک کنترل‌کننده ممکن است نیاز به هدایت چندین نوع تجهیزات به طور همزمان داشته باشد، مفید می‌سازد. یک پیکربندی می‌تواند از خروجی ولتاژ در یک کانال و خروجی جریان در کانال دیگر استفاده کند، که به ویژه در نصب‌های عملی PLC که در آن نیازهای کنترلی از دستگاهی به دستگاه دیگر متفاوت است، ارزشمند است. این آداپتور به جای تحمیل یک فرمت خروجی واحد در کل سیستم، از طراحی کنترل سازگارتر و کارآمدتر پشتیبانی می‌کند.

فرم فاکتور فشرده با عملکرد سیگنال قابل اعتماد

فضا در پنل‌های کنترل مهم است، به خصوص زمانی که یک پروژه به کنترل آنالوگ اضافی بدون گسترش اندازه کابینت بیش از حد نیاز دارد. ماژول FX3U-4DA-ADP با بدنه باریک و وزن کم ماژول، این نیاز را برطرف می‌کند و نصب آن را در سیستم‌های PLC با چیدمان فشرده آسان‌تر می‌سازد. حتی با ابعاد فشرده خود، همچنان چهار نقطه خروجی آنالوگ و دقت سیگنال مورد نیاز برای کنترل فرآیند صنعتی را ارائه می‌دهد.

مشخصات عملکرد آن نیز از تبدیل آنالوگ قابل اعتماد در شرایط عملیاتی روزمره پشتیبانی می‌کند. با دقت کلی مشخص شده در ±0.5% در اطراف دمای اتاق و ±1.0% در محدوده محیطی 0 درجه سانتی‌گراد تا 55 درجه سانتی‌گراد، برای محیط‌های تولیدی که رفتار خروجی پایدار در چرخه‌های کاری طولانی اهمیت دارد، مناسب است. زمان کوتاه تبدیل D/A نیز به سیستم کنترل کمک می‌کند تا مقادیر آنالوگ را به سرعت در طول عملیات مبتنی بر اسکن به‌روز کند.

ساخته شده برای ادغام عملی PLC

این ماژول برای برنامه‌های خانواده MELSEC-F میتسوبیشی در نظر گرفته شده است و با چندین پلتفرم PLC سری FX سازگار است. از تغذیه 24 ولت DC استفاده می‌کند و شامل پایانه‌های سیگنال ولتاژ/جریان اختصاصی به علاوه یک LED تغذیه است که نصب و بررسی وضعیت را در طول راه‌اندازی و نگهداری پشتیبانی می‌کند. این آداپتور همچنین از ایزولاسیون بین ناحیه خروجی آنالوگ، سمت PLC و سمت منبع تغذیه استفاده می‌کند که به بهبود قابلیت اطمینان سیگنال در محیط‌های سیم‌کشی صنعتی کمک می‌کند.

برای سازندگان ماشین، یکپارچه‌سازان پنل و تیم‌های نگهداری، این ترکیب سازگاری، اندازه فشرده و قابلیت آنالوگ چند کاناله، این ماژول را به یک انتخاب عملی هنگام گسترش توابع کنترل PLC بدون انتقال به معماری I/O بزرگتر تبدیل می‌کند. این ماژول در سیستم‌هایی که خروجی آنالوگ دقیق، چیدمان پنل کارآمد و عملکرد قابل اعتماد طولانی مدت همگی مهم هستند، به خوبی کار می‌کند.

کاربردهای معمول

ماژول میتسوبیشی FX3U-4DA-ADP معمولاً برای موارد زیر مناسب است:

• سیستم‌های خروجی سیگنال آنالوگ مبتنی بر PLC

• کنترل مرجع سرعت اینورتر و درایو

• کنترل سیگنال شیر و عملگر

• سیستم‌های کنترل دما و فرآیند

• پنل‌های اتوماسیون صنعتی چند کاناله

سوالات متداول

سوال 1: میتسوبیشی FX3U-4DA-ADP چند خروجی آنالوگ ارائه می‌دهد؟
پاسخ 1: ماژول FX3U-4DA-ADP چهار کانال خروجی آنالوگ ارائه می‌دهد. این به یک ماژول اجازه می‌دهد تا چندین دستگاه میدانی را از یک پیکربندی PLC واحد کنترل کند، که می‌تواند به ساده‌سازی سیم‌کشی و کاهش نیاز به سخت‌افزار آنالوگ اضافی کمک کند. در سیستم‌های اتوماسیون عملی، داشتن چهار خروجی در یک آداپتور فشرده زمانی مفید است که فضا محدود باشد اما کنترل آنالوگ چند نقطه‌ای همچنان مورد نیاز باشد.

سوال 2: چه نوع سیگنال‌های خروجی توسط این ماژول پشتیبانی می‌شوند؟
پاسخ 2: این ماژول هم خروجی ولتاژ 0 تا 10 ولت DC و خروجی جریان 4 تا 20 میلی‌آمپر DC را پشتیبانی می‌کند. هر کانال را می‌توان به طور جداگانه پیکربندی کرد، به این معنی که همان آداپتور می‌تواند از انواع سیگنال‌های مختلف در یک نصب پشتیبانی کند. این امر آن را برای سیستم‌های کنترل واقعی که در آن دستگاه‌های مختلف ممکن است به استانداردهای آنالوگ متفاوتی نیاز داشته باشند، بسیار انعطاف‌پذیرتر می‌کند.

سوال 3: ماژول FX3U-4DA-ADP چه سطحی از دقت را ارائه می‌دهد؟
پاسخ 3: این ماژول با دقت کلی ±0.5% در دمای 25 درجه سانتی‌گراد ±5 درجه سانتی‌گراد و دقت کلی ±1.0% از دمای 0 درجه سانتی‌گراد تا 55 درجه سانتی‌گراد برای هر دو محدوده خروجی ولتاژ و جریان مشخص شده است. این سطح از عملکرد برای بسیاری از کاربردهای صنعتی که در آن خروجی آنالوگ پایدار برای کنترل تکرارپذیر ماشین یا فرآیند مورد نیاز است، مناسب است. در استفاده روزمره، این به سیستم کمک می‌کند تا رفتار خروجی قابل اعتمادتر را در شرایط محیطی متغیر حفظ کند.

سوال 4: آیا این ماژول برای پنل‌های کنترل فشرده مناسب است؟
پاسخ 4: بله. ماژول FX3U-4DA-ADP دارای بدنه فشرده‌ای با عرض حدود 17.6 میلی‌متر، ارتفاع 90 میلی‌متر و عمق 89.5 میلی‌متر و وزنی حدود 0.1 کیلوگرم است. این امر آن را برای نصب‌هایی که فضای پنل کنترل محدود است اما همچنان نیاز به افزودن قابلیت خروجی آنالوگ وجود دارد، بسیار مناسب می‌سازد. طراحی باریک آن یکی از دلایلی است که در سیستم‌های اتوماسیون مبتنی بر PLC کوچکتر جذاب است.

سوال 5: میتسوبیشی FX3U-4DA-ADP برای چه نوع کاربردهایی بهترین است؟
پاسخ 5: این ماژول برای کنترل خروجی آنالوگ PLC، از جمله سیگنال‌های مرجع درایو، کنترل شیر، تنظیم فرآیند و وظایف اتوماسیون چند کاناله که نیاز به خروجی ولتاژ یا جریان دارند، بسیار مناسب است. از آنجایی که چهار کانال قابل پیکربندی مستقل را ارائه می‌دهد، به ویژه در سیستم‌هایی که یک PLC باید همزمان با چندین دستگاه آنالوگ ارتباط برقرار کند و در عین حال نصب را فشرده و کارآمد نگه دارد، به خوبی کار می‌کند.
