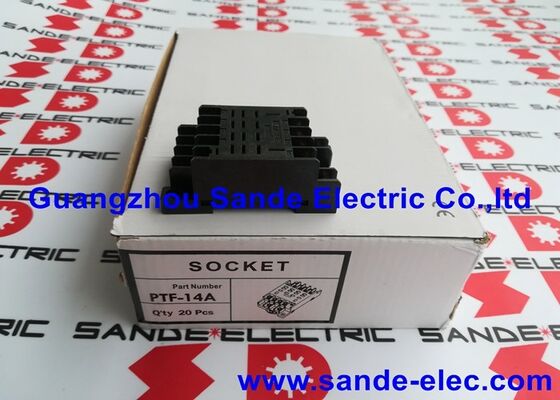

سوکت اتصال OMRON PTF-14A PTF14A

Omron PTF-14A | سوکت رله 4 قطبی - 14 پین / ریل DIN + پایه پنل / برای سری Omron LY

ساخته شده برای Omron LY4 - رله و سوکت با هم

PTF-14A سوکت رله ریلی 14 پین DIN Omron برای سری رله 4 قطبی LY4 است. این رابط مکانیکی و الکتریکی بین رله و پانل را کنترل می‌کند - رله از جلو وصل می‌شود، سیم‌کشی میدانی به پایانه‌های پیچ سوکت متصل می‌شود و رله را می‌توان بدون ایجاد اختلال در سیم‌کشی تعویض کرد.

سوکت روی یک ریل استاندارد 35 میلی متری DIN نصب می شود و همچنین می تواند به طور مستقیم روی پانل نصب شود. این باعث می‌شود که هم با پانل‌های مدرن مبتنی بر ریل DIN و هم با طراحی‌های قدیمی‌تر پانل که اجزای آن مستقیماً به صفحه پشتی پیچ می‌شوند، سازگار باشد.

طراحی ترمینال محافظ انگشت، ناحیه ترمینال پیچ را محصور می کند تا خطر تماس تصادفی با پایانه های برقی را در هنگام نصب، بازرسی یا تعویض رله کاهش دهد. رله وارد بدنه سوکت می شود و قفل می شود. گیره نگهدارنده یا گیره سوکت آن را در برابر لرزش نگه می دارد.

مشخصات کلیدی

DIN Rail در مقابل پانل Mount - همان سوکت، دو گزینه

PTF-14A بدون ابزار روی ریل استاندارد DIN 35mm × 7.5mm می‌چسبد. برای نصب پانل، سوکت شامل سوراخ‌های نصب پانل است - سوکت را مستقیماً به یک سطح نصب صاف می‌پیچد. هر دو روش نصب از یک بدنه سوکت استفاده می کنند و دسترسی ترمینال یکسانی را فراهم می کنند.

این قابلیت نصب دوگانه در پانل‌هایی که فضای ریل DIN محدود است یا موقعیت‌های رله خاص توسط طرح پانل به جای در دسترس بودن ریل دیکته می‌شود، اهمیت دارد.

نصب و تعویض رله

رله LY4 از جلو به سوکت PTF-14A وارد می شود. پین های تراز از جهت گیری نادرست جلوگیری می کنند. مکانیسم نگهداری رله را در برابر لرزش نگه می دارد. برای تعویض رله، گیره نگهدارنده را رها کنید، رله را مستقیماً بیرون بکشید و جایگزین را وارد کنید - سیم‌کشی میدانی روی سوکت بدون تأثیر است.

این روش جایگزینی بدون اختلال سیم‌کشی، مزیت تعمیر و نگهداری اولیه معماری سوکت و رله نسبت به رله‌های سیمی مستقیم در پانل‌های دستگاه است.

سوالات متداول

Q1: کدام نوع رله با PTF-14A سازگار است؟

PTF-14A برای رله 4 قطبی Omron LY4 (14 پین) طراحی شده است. سری LY4 در ولتاژهای مختلف سیم پیچ (12VDC، 24VDC، 48VDC، 100-110VDC، 110/120VAC، 220/240VAC) موجود است. سوکت هر نوع LY4 را بدون توجه به ولتاژ سیم پیچ می پذیرد - سیم کشی به پایانه های برق سوکت منبع تغذیه سیم پیچ را تعیین می کند.

Q2: آیا می توان از PTF-14A با رله های Omron LY2 استفاده کرد؟

خیر. LY2 یک رله 8 پین 2 قطبی است که به یک سوکت 8 پین (PYF08A یا مشابه) نیاز دارد. PTF-14A یک سوکت 14 پین برای رله های 4 قطبی LY4 است. دو نوع سوکت از نظر فیزیکی متفاوت هستند و قابل تعویض نیستند.

Q3: آیا PTF-14A دارای گیره ریل DIN است؟

PTF-14A برای نصب مستقیم ریل 35 میلی متری DIN با گیره تعبیه شده داخلی طراحی شده است. هیچ آداپتور ریلی DIN جداگانه ای مورد نیاز نیست. برای نصب پانل، بدنه سوکت به طور استاندارد شامل سوراخ‌های پیچ روی پانل است. هر دو روش نصب بدون لوازم جانبی در دسترس هستند.

Q4: سیم های میدان چگونه به PTF-14A متصل می شوند؟

سیم های میدانی به پایانه های پیچ روی بدنه PTF-14A متصل می شوند. پیچ های ترمینال اندازه های استاندارد سیم مورد استفاده در سیم کشی پانل کنترل را می پذیرند (معمولاً 0.5-2.5 میلی متر مربع). پیچ های ترمینال را با گشتاور مشخص شده در مستندات PTF-14A ببندید - هم سفت شدن بیش از حد و هم کم سفت شدن می تواند باعث اتصالات غیر قابل اطمینان شود.

Q5: رتبه فعلی سوکت PTF-14A چیست؟

رتبه بندی تماس و ترمینال سوکت PTF-14A باید بتواند جریان تماس نامی رله LY4 را کنترل کند - معمولاً 5A در 250VAC برای LY4. قبل از استفاده در حداکثر جریان نامی رله، رتبه‌بندی جریان ترمینال سوکت را از برگه داده Omron PTF-14A تأیید کنید.
