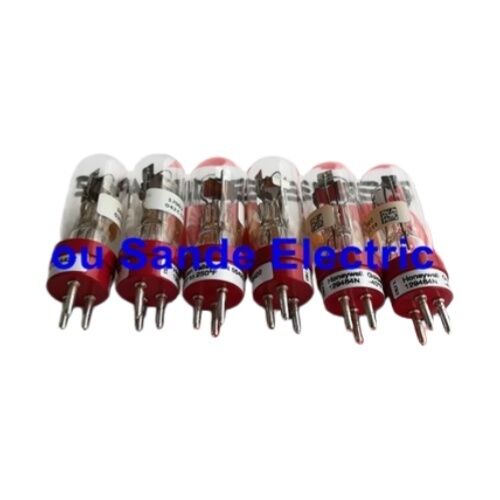

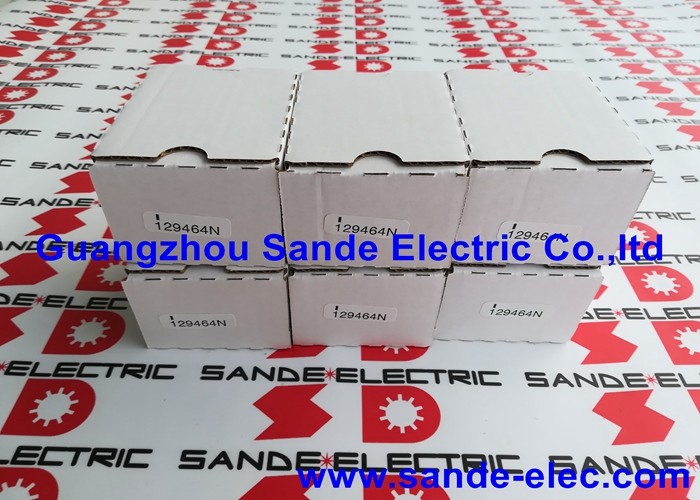

هانیول 129464N سنسور آتش چراغ UV جدید و حمل و نقل رایگان

هانیول 129464N. لوله حسگر UV جایگزین برای آشکارسازان شعله C7035 و C7061.

مرور کلی

درهانیول 129464Nلوله ی حسگر UV است که در داخل آشکارسازان شعله ی UV C7035 MiniPeeper و C7061 استفاده می شود.و دیگر شعله های هیدروکربن و وجود یا عدم وجود شعله را به واحد کنترل سوزان متصل نشان می دهد.

هنگامی که لوله حسگر در یک آشکارساز شعله نصب شده C7035 یا C7061 به پایان عمر خود می رسد،129464N جایگزین اصلی Honeywell است که آشکارگر را به حساسیت UV مشخص شده خود بدون جایگزینی کل مجموعه آشکارگر بازگرداند..

129464N از 129464M مرتبط با درجه حرارت آن متمایز است: 129464N به -40 ° F کاهش یافته است ،گسترش استفاده از آن به دستگاه های بیرونی و اتاق های تجهیزات بدون گرمایش در آب و هوای سرد که در آن حد پایین 0 ° F 129464M ناکافی است.

هر دو لوله برای یک آشکارساز C7035 کار می کنند؛ 129464N علاوه بر این برای C7061 واجد شرایط است که کاربردهای سوزان صنعتی کار مداوم را در کوره ها، خشک کن ها،و کارخانه های پردازش حرارتی.

تشخیص شعله UV فناوری حسگر مناسب برای شعله های گاز و نفت است که تابش اشعه UV را در محدوده طول موج 185 ~ 260nm منتشر می کند.

لوله حسگر به فوتون های UV پاسخ می دهد و ضربه آنها را به یک سیگنال الکتریکی تبدیل می کند که الکترونیک آشکارگر به عنوان حضور شعله تفسیر می کند.

نور خورشید، لامپ های روشن کننده و اکثر منابع نور مصنوعی که ممکن است باعث ایجاد سیگنال های جعلی در سلول های نورپردازی طیف قابل مشاهده شوند، در طول موج UV در محدوده بحرانی تولید نمی کنند،ایجاد سنجش UV به طور ذاتی انتخابی برای شعله های احتراق در تاسیسات به خوبی طراحی شده.

مشخصات کلیدی

پلتفرم C7035 و C7061 ️ جایی که از 129464N استفاده می شود

C7035 ميني پيپر:C7035 حسگر شعله UV آنالوگ فشرده Honeywell برای کاربردهای سوزنده های کار متناوب استو سیستم های احتراق صنعتی سبک که در طول کار عادی چرخه روشن شدن و خاموش شدن را دارند.

آشکارگر باید ببیند که سوزنده با اطمینان در هر شروع چرخه روشن می شود.

C7035 با Honeywell 7800-series و واحدهای کنترل سوزنده معادل استفاده می شود، که عنصر حسگر UV را فراهم می کند که به واحد کنترل نشان می دهد که آیا احتراق ایجاد شده است.

C7061 آشکارساز شعله UV:C7061 نظارت بر شعله های UV را به سوزان های صنعتی در حال کار مداوم گسترش می دهدو کارخانه پردازش حرارتی که سوختن به جای چرخه به طور مداوم کار می کند.

C7061 قابلیت خود چک کردن پویا رو داره which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.

هر دو نوع آشکارگر از لوله 129464N به عنوان عنصر حساس به UV استفاده می کنند.

این لوله برای برداشتن و جایگزینی بدون اختلال در تراز نوری آشکارگر طراحی شده است. روش جایگزینی شامل باز کردن محفظه آشکارگر است.خارج کردن لوله قدیمی از سوکتش، و قرار دادن شماره 129464N در جای آن.

این طراحی قابل تعویض در میدان به معنای یک لوله سنج UV است که به پایان عمر رسیده است یا توسط گرما، ارتعاش،یا فشار الکتریکی نیاز به تعویض کل مجموعه آشکارساز با سخت افزار نصب و لوله دید ندارد.

مدت عمر لوله های سنجش UV و عوامل جایگزین

لوله های سنجش UV دارای یک عمر خدمت محدود هستند که Honeywell در ساعات کار مشخص می کند،زیرا مواد حساس به اشعه UV در داخل لوله (معمولا یک ساخت تخلیه گاز یا سلول نور) با قرار گرفتن در معرض اشعه UV و چرخه الکتریکی به تدریج تخریب می شود..

یک لوله که به پایان عمر رسیده است ممکن است حساسیت کاهش یافته را نشان دهد که نیاز به یک شعله روشن تر برای فعال کردن آشکارساز دارد قبل از اینکه به طور کامل شکست بخورد و باعث خاموش شدن مزاحم شود یا، مهم تر،اجازه دادن به از دست دادن شعله غیر قابل تشخیص.

شاخص های عملی که نشان می دهد جایگزینی 129464N لازم است: سیستم کنترل سوزان افزایش شکست های روشنایی یا قفل "بدون شعله" را در سوزان که در صورت آزمایش مستقل به طور قابل اعتماد روشن می شود، ثبت می کند.اندازه گیری سیگنال UV در آشکارگر نشان می دهد روند کاهش در چک های نگهداری متوالییا ساعت های کار را که در اسناد نگهداری C7035 یا C7061 مشخص شده است، جمع آوری کرده است.

در کاربردهای کار مستمر با فعال شدن خود چک دینامیک C7061یک لوله شکست خورده توسط مکانیسم خود چک تشخیص داده می شود و یک هشدار سرویس قبل از عملکرد نظارت بر شعله به خطر می افتد..

سازگاری سوخت سوزنده

تشخیص شعله ی UV با اکثر شعله های احتراق سازگار است. گاز طبیعی، LPG، نفت، هیدروژن و سایر سوخت های حاوی کربن یا هیدروژن همگی در محدوده ی تشخیص اشعه ی UV را منتشر می کنند.

129464N بین انواع سوخت در سطح تشخیص فوتون تبعیض نمی کند.سازگاری کل سیستم مدیریت سوزنده برای سوخت های خاص توسط واحد کنترل سوزنده و طراحی سوزنده تعیین می شود.، نه توسط خود لوله سنج UV.

سوالات عمومی

س1: از کجا می دانم که لوله UV 129464N نیاز به تعویض دارد؟

شاخص های اصلی عبارتند از: کاهش قدرت سیگنال UV در چک های نگهداری متوالی (با استفاده از شاخص سطح سیگنال آشکارگر یا یک UV meter) ،افزایش نرخ شکست روشنایی یا قفل در یک سوزان که قبلا قابل اعتماد بود، و ساعت های عملیاتی جمع آوری شده که به فاصله ی تعویض مشخص شده در کتابچه ی تعمیر و نگهداری C7035 یا C7061 می رسد.

برخی از برنامه های تعمیر و نگهداری صنعتی، لوله UV را در یک فاصله ثابت معمولاً سالانه برای سوزاندن کوره های کار مستمر بدون در نظر گرفتن وضعیت ظاهری،برای جلوگیری از خاموش شدن برنامه ریزی نشده.

سوال2: تفاوت بین 129464N و 129464M چیست؟

هر دو لوله سنج UV برای آشکارساز C7035 هستند. 129464M از 0 ° F تا + 250 ° F درجه بندی شده است و فقط برای برنامه های C7035 است.129464N حد دمای پایین را به -40 درجه فارنهایت گسترش می دهد و علاوه بر آن برای آشکارساز شعله C7061 واجد شرایط است.

129464N را برای نصب در فضای باز، اتاق های تجهیزات آب و هوای سرد و تمام برنامه های C7061 انتخاب کنید.

سوال 3: آیا می توان از 129464N در یک آشکارساز غیر از C7035 و C7061 استفاده کرد؟

129464N برای آشکارسازهای C7035 و C7061 مشخص شده است. طیف آشکارسازهای شعله های هانیول شامل مدل های دیگر آشکارسازهای UV (C7012 ، C7024 ، C7027 ، C7076) است که از لوله های UV مختلف استفاده می کنندیا لوله های مخصوص مدل.

استفاده از 129464N در یک آشکارساز که برای آن طراحی نشده است ممکن است منجر به مناسب بودن غلط سوکت، ویژگی های حساسیت UV متفاوت یا عدم مطابقت با الکترونیک آشکارساز شود.همیشه قبل از سفارش لوله جایگزین، مدل دقیق آشکارگر را بررسی کنید..

سوال 4: چگونه 129464N در C7035 یا C7061 نصب می شود؟

با خاموش کردن سیستم سوزان به طور ایمن، جدا از سوخت و برق، و خنک کردن آشکارگر به دمای ایمنی،محفظه ی آشکارگر طبق دستورالعمل های سرویس C7035/C7061 باز می شود..

لوله قدیمی از سوکت آن برداشته می شود و 129464N با جهت گیری صحیح همانطور که در دستورالعمل سرویس مشخص شده است، در جای خود قرار می گیرد.

خونه بسته شدهو آشکارگر از نظر عملکردی آزمایش می شود بررسی اینکه سطح سیگنال UV و زمان پاسخ با پارامترهای مشخص شده آشکارگر مطابقت دارد قبل از اینکه سیستم سوزان به کار بازگردد.

س5: آیا 129464N با سیستم های کنترل سوزان سری 7800 هانیول کار می کند؟

129464N عنصر حسگر درون آشکارسازان شعله C7035 و C7061 است که برای استفاده با کنترل های سوزان Honeywell 7800-series واجد شرایط هستند.خود لوله حسگر به طور مستقیم به کنترل سوزان متصل نمی شود ، که سپس با کنترل برنر ارتباط برقرار می کند.

سازگاری سری 7800 بستگی به مدل آشکارساز C7035 یا C7061 و واحد کنترل مخصوص سوزنده دارد.بررسی سازگاری آشکارگر با کنترل از اسناد انتخاب سیستم Honeywell برای برنامه خاص.
