| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |

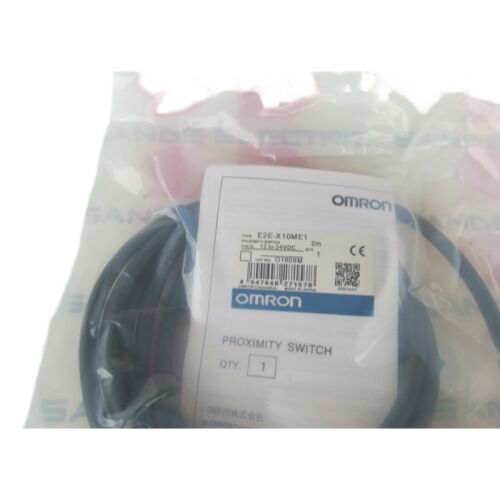

| شماره مدل | E2E-X10ME1 |
إن اومرون E2E-X10ME1 هو سنسور تقارب حثي غير محمي M18 بمسافة استشعار 10 مم، خرج NPN مفتوح عادةً بثلاثة أسلاك، وقدرة تبديل 200 مللي أمبير — أعلى تيار خرج في نطاق E2E القياسي بثلاثة أسلاك.
يشير اللاحقة ME إلى متغير القدرة الموسعة من أومرون: حيث أن طراز E2E M18 غير المحمي القياسي (E2E-X14MD1) مصنف بقدرة تبديل 100 مللي أمبير، فإن متغير ME1 يضاعف هذا إلى 200 مللي أمبير، مما يوسع قدرة القيادة المباشرة للحمل إلى أجهزة ذات تيار أعلى.
نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية هو المواصفات التي تميز E2E-X10ME1 بشكل كبير عن متغيرات E2E القياسية.
حيث أن معظم مستشعرات التقارب E2E مصنفة من -25 درجة مئوية إلى +70 درجة مئوية، فإن الحد الأدنى الموسع لدرجة الحرارة لطراز ME1 مناسب للتركيبات الخارجية في المناخات الباردة، ومرافق التخزين غير المدفأة، وبيئات التبريد، وأدوات الآلات في خطوط العرض الشمالية حيث تنخفض درجات حرارة بدء التشغيل الصباحية إلى ما دون -25 درجة مئوية. الحد الأعلى +85 درجة مئوية يستوعب التركيب بالقرب من مصادر الحرارة — معدات الصب والتشكيل، وخطوط المعالجة الحرارية، والآلات التي لا تحتوي على تبريد داخلي — حيث تتجاوز درجات الحرارة المحيطة بشكل روتيني 70 درجة مئوية.
كونه غير محمي، يوسع E2E-X10ME1 مجاله الكهرومغناطيسي في جميع الاتجاهات من وجه الاستشعار، ويحقق مسافة الاستشعار 10 مم من جسم M18 الذي لا يمكن لمستشعر محمي داخليًا بنفس الحجم مطابقته.
يأتي هذا مع متطلبات التركيب لتركيب المستشعر بارزًا من دعامته بدلاً من أن يكون متساويًا مع المعدن المحيط — وهو متطلب يسهل تلبيته بأجهزة تركيب المستشعر M18 القياسية ويستحق باستمرار التعقيد الإضافي في التركيب مقابل نطاق استشعار 10 مم من جسم M18 المدمج.
| المعلمة | القيمة |
|---|---|
| مسافة الاستشعار | 10 مم (±10%) |
| مسافة الضبط | 0-8 مم |
| الهدف القياسي | حديد 30 × 30 × 1 مم |
| الهيكل | M18 × 1 مم، غير محمي، نحاس مطلي بالنيكل |
| الخرج | NPN، NO، 3 أسلاك |
| جهد الإمداد | 12-24 فولت تيار مستمر |
| نطاق التشغيل | 10-40 فولت تيار مستمر |
| قدرة التبديل | 0-200 مللي أمبير |
| استهلاك التيار | 13 مللي أمبير كحد أقصى |
| تردد الاستجابة | 200 هرتز |
| الكابل | 2 متر PVC مقاوم للزيت |
| تصنيف IP | IP67 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| المعايير | EN60947-1، EN60947-5-2، CE |
قدرة التبديل 200 مللي أمبير في E2E-X10ME1 هي المواصفات التي تجعله قابلاً للاستخدام للقيادة المباشرة للحمل في الدوائر التي تتطلب فيها مستشعر 100 مللي أمبير قياسي مرحلًا وسيطًا أو مشغل ترانزستور.
تشمل الأحمال الصناعية الشائعة 24 فولت تيار مستمر ضمن نطاق 200 مللي أمبير صمامات لولبية صغيرة (عادةً 50-150 مللي أمبير عند 24 فولت)، وملفات المرحل (10-80 مللي أمبير)، وأضواء الإشارة والأضواء البرجية (20-50 مللي أمبير)، ومدخلات العداد/العرض.
مع توفر 200 مللي أمبير، يتصل المستشعر مباشرة بالحمل دون أجهزة إضافية، مما يبسط الدائرة ويلغي تكلفة ونقطة فشل جهاز تبديل وسيط.
تصنيف 200 مللي أمبير لا يعني أن المستشعر يمكنه قيادة أحمال المحركات أو الملفات الحثية الثقيلة إلى أجل غير مسمى. بالنسبة للأحمال الحثية — الملفات اللولبية وملفات المرحل — يكون تيار الاندفاع عند التشغيل أعلى من التيار المستقر، ويخلق الارتداد الحثي عند الإيقاف ارتفاعًا في الجهد.
تتعامل حماية قمع التيار من أومرون في E2E-X10ME1 مع عابرات التبديل الحثية العادية، ولكن بالنسبة للأحمال ذات الحث العالي، فإن استخدام ديود طائر عبر الحمل هو ممارسة جيدة للحد من ارتفاع الإيقاف.
تقوم أومرون بتقييم E2E-X10ME1 على مدى 125 درجة مئوية من -40 درجة مئوية إلى +85 درجة مئوية، وهو أوسع من مدى 95 درجة مئوية لـ E2E القياسي. هذا التصنيف الموسع مهم في اتجاهين.
عند الطرف البارد، -40 درجة مئوية هي العتبة لبدء تشغيل الإلكترونيات بشكل موثوق في شتاء كندا الخارجي، والمنشآت الصناعية في القطب الشمالي، ومرافق التخزين الباردة التي يمكن المشي فيها — إذا تم تحديد مستشعر عند -25 درجة مئوية وانخفضت البيئة إلى -35 درجة مئوية في ليلة شتوية، فقد يفشل المستشعر القياسي في العمل عند بدء التشغيل في الصباح.
عند الطرف الساخن، +85 درجة مئوية تغطي الظروف المحيطة بالقرب من أفران المعالجة الحرارية، ومكابس التشكيل، وآلات الصب، والأفران الصناعية حيث تكون هناك حاجة لاستشعار موضع الآلة.
بالنسبة لأداء مسافة الاستشعار على وجه التحديد، تحدد أومرون أن تغير درجة الحرارة يحول نقطة التبديل بمقدار ±10% على مدى -25 درجة مئوية إلى +70 درجة مئوية المشار إليها عند 23 درجة مئوية. هذا يعني أنه عند درجات الحرارة القصوى التي يعمل فيها E2E-X10ME1، فإن تغير مسافة الاستشعار هو عامل في تصميم فجوة التركيب — مسافة الضبط 8 مم (80% من 10 مم الاسمية) توفر هامشًا كافيًا للتغير الحراري.
س1: كيف يتم توصيل خرج NPN الخاص بـ E2E-X10ME1 بوحدة تحكم منطقية قابلة للبرمجة (PLC) قياسية؟
توصيل NPN بثلاثة أسلاك: السلك البني إلى مصدر 12-24 فولت تيار مستمر، السلك الأزرق إلى أرضي المصدر (0 فولت)، سلك الخرج الأسود إلى طرف الإدخال الرقمي لوحدة التحكم المنطقية القابلة للبرمجة (PLC).
عندما يدخل هدف حديدي إلى مجال الاستشعار 10 مم، يقوم ترانزستور الخرج NPN بالتوصيل — يسحب السلك الأسود طرف الإدخال لوحدة التحكم المنطقية القابلة للبرمجة نحو 0 فولت، وتسجل وحدة التحكم المنطقية القابلة للبرمجة إدخال منطق 1 (لأطراف الإدخال NPN المهيأة لمنطق الغرق). عندما لا يكون هناك هدف، يكون الخرج مفتوحًا — يقرأ الإدخال منطق 0.
س2: ما هو متطلب المنطقة الخالية من المعادن لمستشعر M18 غير المحمي E2E-X10ME1؟
تحدد أومرون المنطقة المعدنية الخالية المطلوبة للمستشعرات M18 غير المحمية في دليل تركيب E2E — يجب أن يبرز وجه الاستشعار من دعامة التركيب دون أي مادة معدنية داخل منطقة إسقاط المجال الجانبي لوجه الاستشعار.
يجب أن يتطابق تجويف الدعامة مع سن M18، ويجب أن تكون السطح المعدني المحيط متراجعًا خلف طرف المستشعر بقطر الجسم (18 مم) على الأقل من كل جانب. يؤدي الفشل في الحفاظ على هذه المنطقة إلى تقليل مسافة الاستشعار الفعالة حيث يمتص المعدن المحيط المجال الجانبي غير المحمي.
س3: نطاق جهد التشغيل هو 10-40 فولت، ولكن جهد مصدر الطاقة هو 12-24 فولت — ما هو الفرق؟
جهد مصدر الطاقة (12-24 فولت) هو النطاق الاسمي الموصى به للأداء المستقر والمحدد.
نطاق جهد التشغيل (10-40 فولت) هو النطاق المطلق الذي يعمل فيه المستشعر دون تلف، ويغطي انخفاضات جهد المصدر (أقل من 12 فولت) والارتفاعات فوق 24 فولت (مثل مصادر الطاقة غير المحملة أو العابرات).
العمل فوق 24 فولت أو أقل من 12 فولت بشكل مستمر خارج مواصفات أداء أومرون لدقة التبديل ولكن ضمن حد البقاء. صمم دائمًا للنطاق الاسمي 12-24 فولت للحصول على أداء موثوق ومميز.
س4: هل يمكن لـ E2E-X10ME1 اكتشاف أهداف الألمنيوم على مسافة 10 مم كاملة؟
للألمنيوم عامل تصحيح يبلغ حوالي 0.3-0.4 × للمستشعرات M18 غير المحمية، مما ينتج عنه مسافة استشعار فعالة تبلغ حوالي 3-4 مم لهدف بأبعاد لوحة قياسية (30 × 30 مم).
بالنسبة لـ E2E-X10ME1 مع أهداف الألمنيوم، يجب أن تكون فجوة التركيب ضمن 3 مم — داخل مسافة الضبط 8 مم — لضمان الكشف الموثوق. بالنسبة لأهداف الألمنيوم، تحقق دائمًا من مسافة التبديل الفعلية مع السبيكة والهندسة المحددة في ظروف التركيب قبل تثبيت موضع المستشعر.
س5: استهلاك التيار هو 13 مللي أمبير وقدرة التبديل هي 200 مللي أمبير — هل يمكن لسعة تيار الإمداد تغطية كليهما؟
نعم، هذه قيم تيار منفصلة. 13 مللي أمبير هو سحب التيار الداخلي للمستشعر من الإمداد (موجود دائمًا عند تشغيله).
200 مللي أمبير هو الحد الأقصى للتيار الذي يمكن أن يتدفق عبر ترانزستور الخرج عندما يكون الخرج نشطًا (تم اكتشاف الهدف).
يجب أن يوفر الإمداد 13 مللي أمبير للمستشعر بالإضافة إلى ما يصل إلى 200 مللي أمبير لتيار الحمل — ما يصل إلى 213 مللي أمبير إجمالاً لكل مستشعر من مصدر 24 فولت تيار مستمر. في الواقع، تسحب معظم الأحمال أقل بكثير من 200 مللي أمبير، ويقترب إجمالي طلب تيار الإمداد من 50-100 مللي أمبير لكل مستشعر اعتمادًا على الحمل المتصل.
