A02B-0319-C001 | واحد ورودی/خروجی FANUC - کابینت مغناطیسی قدرت / پیوند ورودی/خروجی / کنتاکتورهای کنترلشده با PMC و اینترلاکهای ایمنی
کابینت مغناطیسی قدرت - چه چیزی در آن وجود دارد و چرا I/O مورد نیاز است
اکثر ماشین آلات CNC صنعتی، الکترونیک کنترل خود را از قطعات الکتریکی قدرت خود جدا می کنند. کابینت کنترل CNC کامپیوتر CNC، درایوهای سروو و اسپیندل درایو را در خود جای داده است. راکابینت مغناطیسی قدرتپانل الکتریکی مرتبط است که حاوی سخت افزار سوئیچینگ با جریان بالا و ولتاژ بالا است:
- استارت موتور اسپیندل اصلی:کنتاکتور AC که برق اصلی را به موتور اسپیندل متصل یا قطع می کند
- استارت پمپ خنک کننده:کنتاکتوری که موتور پمپ خنک کننده را کنترل می کند
- استارت واحد هیدرولیک:کنتاکتور برای سیستم هیدرولیک دستگاه
- کنتاکتورهای آزاد کننده ترمز محور:ترمزهای الکترومغناطیسی را روی محورهای ماشین که در آن ترمزها نصب شده اند، کنترل می کند
- رله های اضافه بار:رله های حفاظتی که جریان اضافه موتور را تشخیص داده و کنتاکتور مربوطه را قطع می کند
- اینترلاک های ایمنی:کلیدهای محافظ در، اسکنرهای ناحیه، رله های توقف اضطراری و کنتاکت های نظارتی مرتبط با آنها
منطق نردبان PMC (کنترل ماشین قابل برنامه ریزی) CNC باید وضعیت همه این دستگاه ها را کنترل کند و باید وضعیت روشن/خاموش آنها را کنترل کند. A02B-0319-C001 واحد ورودی/خروجی است که این ارتباط را امکانپذیر میکند - پایانههای ورودی و خروجی فیزیکی را در داخل کابینت مغناطیسی قدرت فراهم میکند و آن پایانهها را از طریق گذرگاه I/O Link به CNC متصل میکند.

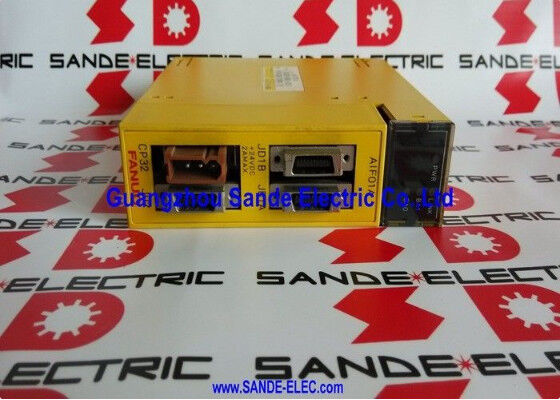

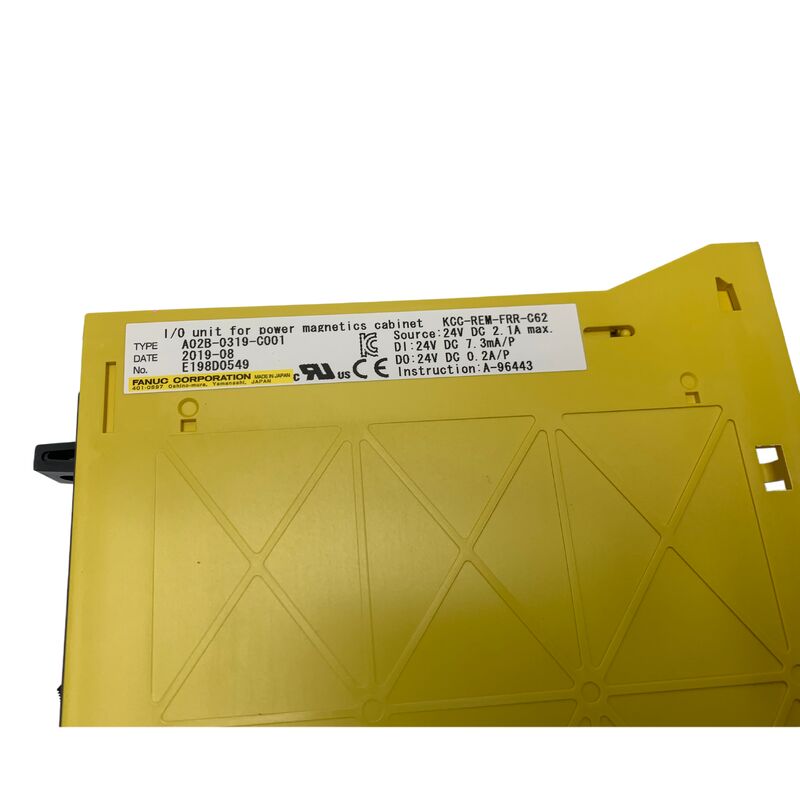

اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| شماره قطعه |
A02B-0319-C001 |
| تایپ کنید |
واحد I/O |
| کابینه |
کابینت مغناطیسی قدرت |
| ارتباط |
پیوند ورودی/خروجی FANUC |
| برنامه |
رابط ورودی/خروجی میدان CNC PMC |
کنترل و نظارت PMC از طریق این واحد
برنامه نردبان PMC CNC، کابینت مغناطیسی قدرت را از طریق A02B-0319-C001 کنترل می کند. فعل و انفعالات PMC معمولی:
خروجی ها (CNC → کابینت):دستور شروع/توقف اسپیندل؛ پمپ خنک کننده روشن/خاموش؛ سیستم هیدرولیک روشن/خاموش؛ فرمان آزادسازی ترمز محور؛ فرمان شیر برقی قفل درب.
ورودی ها (کابینت → CNC):بازخورد کنتاکتور اسپیندل (روشن/خاموش تایید شد)؛ وضعیت سفر رله اضافه بار؛ گارد درب باز/بسته؛ فشار هیدرولیک رسیده؛ سطح مایع خنک کننده کم؛ وضعیت مدار توقف اضطراری
نردبان PMC این ورودیها را در هر چرخه اسکن میخواند و مطابق با منطق برنامهریزیشده ماشین پاسخ میدهد - از شروع اسپیندل در صورت باز بودن درب جلوگیری میکند، در صورت قطع بار اضافی تمام حرکتها را متوقف میکند و هنگام فعال شدن E-stop ترتیب خاموش کردن مناسب را اجرا میکند.
سناریوهای کاربردی
تشخیص خطای ورودی/خروجی مغناطیسی قدرت:یک مرکز ماشینکاری زنگ شروع متناوب دوک را ایجاد می کند. بررسی تایید می کند که سیگنال بازخورد کنتاکتور اسپیندل به طور مداوم به CNC نمی رسد. ارتباط I/O Link با A02B-0319-C001 تست شده و واحد به عنوان منبع خطا شناسایی می شود. تعویض، ارتباط I/O قابل اعتماد را از کابینت مغناطیسی قدرت بازیابی می کند.
نصب برق دستگاه جدید:یک سازنده ماشین ابزار A02B-0319-C001 را در کابینت مغناطیسی قدرت در حین ساخت ماشین نصب می کند. تمام سیم کشی های کنترل کنتاکتور و بازخورد به این واحد ختم می شود. یک کابل I/O Link تنها به CNC متصل می شود و مهار چند سیمی را که در غیر این صورت مورد نیاز بود حذف می کند.
سوالات متداول
Q1: استاندارد ارتباط I/O Link مورد استفاده A02B-0319-C001 چیست؟
پیوند ورودی/خروجی FANUC یک پروتکل ارتباطی سریال پرسرعت اختصاصی FANUC است. از معماری master-slave استفاده می کند - CNC اصلی است و A02B-0319-C001 یک گره برده است. استاد تمام گره ها را در یک چرخه تعریف شده نظرسنجی می کند، داده های ورودی را جمع آوری می کند و دستورات خروجی را ارائه می دهد. زمان چرخه لینک ورودی/خروجی برای نیازهای کنترل ماشین در زمان واقعی PMC به اندازه کافی سریع است. این پروتکل بر روی کابل جفت پیچ خورده محافظ استاندارد یا فیبر نوری بسته به پیکربندی سیستم عمل می کند.
Q2: A02B-0319-C001 چند نقطه I/O فراهم می کند؟
تعداد نقاط ورودی/خروجی توسط نوع واحد خاص و پیکربندی ماژول ورودی/خروجی داخلی آن تعریف میشود. واحدهای ورودی/خروجی FANUC برای کابینت های مغناطیسی قدرت معمولاً 32 تا 64 ورودی و خروجی دیجیتال را در ترکیب های مختلف ارائه می دهند. تعداد دقیق نقاط و تخصیص آدرس ورودی/خروجی برای A02B-0319-C001 در دفترچه راهنمای اتصال CNC FANUC برای نوع کنترل خاص تعریف شده است. نگاشت آدرس ورودی/خروجی PMC باید با محدوده آدرس پیکربندی شده واحد ورودی/خروجی فیزیکی مطابقت داشته باشد.
Q3: آیا می توان A02B-0319-C001 را به سیستمی اضافه کرد که در حال حاضر فاقد ورودی/خروجی کابینت مغناطیسی قدرت است؟
افزودن A02B-0319-C001 به یک اسلات لینک ورودی/خروجی موجود در CNC نیاز دارد - پیوند ورودی/خروجی معمولاً از چندین گره پشتیبانی میکند، اما تعداد کل محدود است. برنامه PMC CNC نیز باید برای خواندن و نوشتن آدرس های ورودی/خروجی جدید به روز شود. افزودن یک واحد ورودی/خروجی جدید بدون به روز رسانی برنامه PMC منجر به عدم آدرس دهی ورودی/خروجی فیزیکی می شود - سخت افزار متصل است اما CNC آن را نادیده می گیرد. برای اطلاع از ظرفیت گره موجود و روش آدرس دهی، به راهنمای اتصال CNC I/O Link مراجعه کنید.
Q4: عواقب خرابی A02B-0319-C001 در حین کار دستگاه چیست؟
اگر ارتباط I/O Link با A02B-0319-C001 در حین کار از بین برود، CNC یک زنگ I/O Link ایجاد می کند. سیستم های ایمنی به گونه ای طراحی شده اند که از کار بیفتند - نردبان PMC معمولاً همه خروجی ها را به حالت ایمن هدایت می کند (کنتاکتورها خاموش، ترمزهای اعمال شده) زمانی که ارتباط واحد I/O قطع می شود. دستگاه متوقف خواهد شد. راه اندازی مجدد مستلزم بازیابی ارتباط ورودی/خروجی، تأیید عدم وجود شرایط خطای دیگر و تنظیم مجدد PMC است.
Q5: آیا تعویض A02B-0319-C001 به تغییرات برنامه PMC نیاز دارد؟
اگر واحد جایگزین همان مدل با تعداد ورودی/خروجی و پیکربندی آدرس پیوند ورودی/خروجی یکسان باشد، خیر. برنامه PMC از آدرس های ورودی/خروجی استفاده می کند، نه از شماره سریال واحد سخت افزار. تا زمانی که جایگزین A02B-0319-C001 به همان آدرس پیوند ورودی/خروجی واحد خراب پیکربندی شده باشد، برنامه PMC موجود بدون تغییر با آن ارتباط برقرار می کند. قبل از نصب دستگاه جایگزین، آدرس پیوند ورودی/خروجی را از پیکربندی واحد ناموفق تأیید کنید.
