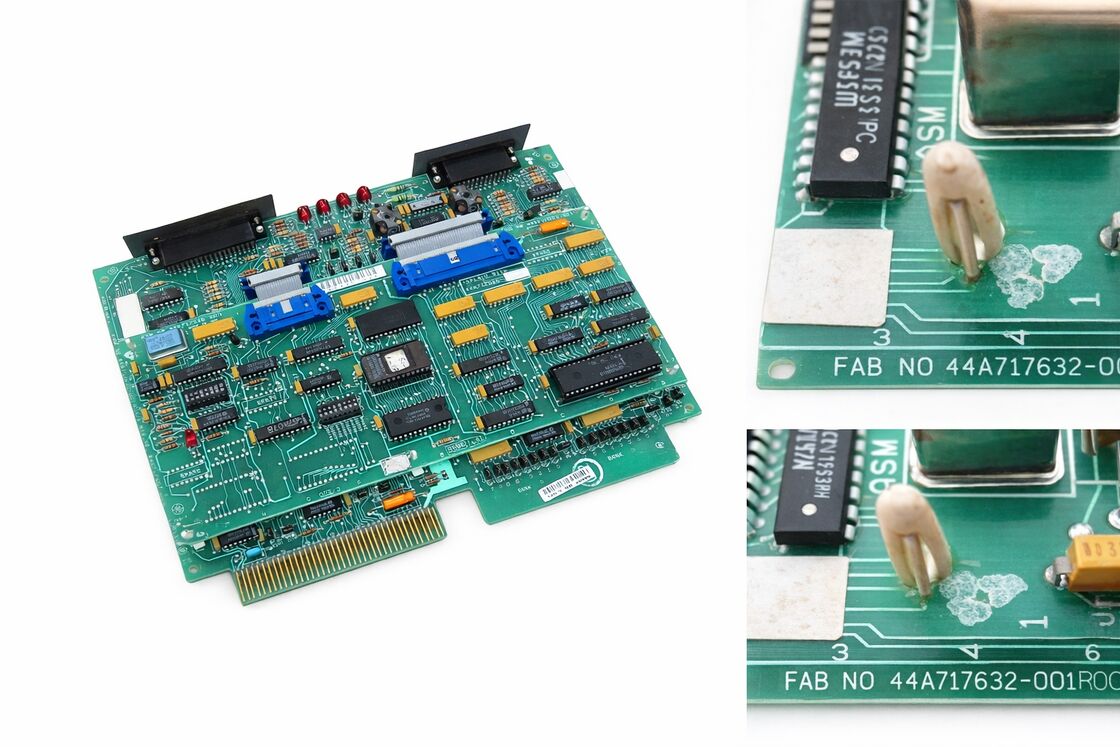

IC600YB801 ماژول های I/O از راه دور GE IC6OOYB8O1

GE Fanuc Emerson IC600YB801

ماژول گیرنده I/O از راه دور برای سیستم های کنترل سری شش

توضیحات اصلی

درGE Fanuc Emerson IC600YB801یکماژول گیرنده I/O از راه دورطراحی شده برایسری ششمدر یک سیستم PLC مبتنی بر ریک، این ماژول از ارتباطات بین کنترل کننده و ساختار I / O از راه دور پشتیبانی می کند، به سیستم کمک می کند تا تبادل سیگنال را خارج از ریک اصلی CPU مدیریت کند.

با8 مرجع ورودیو8 مرجع خروجی، IC600YB801 برای محیط های توزیع شده I / O مناسب است که در آن ارتباطات پایدار بین قفسه ها برای عملیات روزانه ضروری است.

در کارهای عملی تعمیر و نگهداری، این ماژول اغلب زمانی که تکنسین ها با نقص های ارتباطی از راه دور، انتقال سیگنال ناپایدار،یا مشکلات تداوم در سراسر زنجیره I/O.

چون متعلق به یک محیط Series Six است،این مدل در کارخانه هایی که به کارگیری تجهیزات طولانی مدت ادامه می دهند و به ماژول جایگزینی مناسب برای حفظ معماری کنترل اصلی نیاز دارند، مفید است..

جدول پارامترها

درخواست ها

درIC600YB801به خوبی برایسیستم های I/O از راه دور سری ششم، به خصوص در مواردی که ارتباطات ساحلی یا از راه دور باید بدون طراحی مجدد نصب PLC اصلی پایدار باشد.

کاربردهای معمول عبارتند از:

• پشتیبانی از ارتباطات از راه دور در سیستم های سری شش
• تبادل سیگنال های I/O توزیع شده
• نگهداری و بازسازی PLC های قدیمی
• تعویض ماژول های گیرنده I/O از راه دور شکست خورده
• موجودی قطعات یدکی برای سیستم های کنترل صنعتی طولانی مدت

یادداشت های خدمات

از آنجا که این ماژول در مسیر I / O از راه دور کار می کند، تشخیص خطا باید شامل موارد بیشتری از خود ماژول باشد.

شیوه خدمات خوب این است که قبل از تعویض ماژول گیرنده، تنظیمات آدرس ریک، تداوم ریک پایین و وضعیت پیوندهای ارتباطی را بررسی کنید.

این روش به کاهش تغییرات غیر ضروری تخته کمک می کند و کارایی تعمیر را بهبود می بخشد.

سوالات عمومی

سوال1: کار اصلی IC600YB801 در یک سیستم سری شش چیست؟
نقش اصلی آن دریافت و پردازش داده های I / O از راه دور در یک معماری سری شش است.اسناد عمومی همچنین نشان می دهد که آن را نظارت بر چندین شرایط خطای مرتبط با تراز داده و تداوم ردیف پایین، پس این کار به عنوان چیزی بیشتر از یک صفحه رابط غیرفعال ساده است.

سوال2: در عمل 8 مرجع ورودی و 8 مرجع خروجی چه معنایی دارند؟
آنها ظرفیت مرجع ماژول را برای ارتباطات در سیستم I/O از راه دور تعریف می کنند.8 مرجع خروجی برای استفاده در آینده محفوظ است، در حالی که8 مرجع ورودیاطلاعات مربوط به ماژول را با توجه به انتخاب سوئیچ آدرس قفسه به کاربر ارائه دهد.

س3: آیا این ماژول عمدتا برای سیستم های جدید یا پشتیبانی قدیمی است؟
در خرید دنیای واقعی، این در درجه اول مربوط به پشتیبانی قدیمی است. سری شش یک پلت فرم PLC قدیمی GE است و امروزه این ماژول اغلب برای نگهداری، تعمیر،یا تمدید عمر سیستم به جای طراحی اتوماسیون جدید.

سوال 4: قبل از تعویض IC600YB801، تکنسین ها باید چه چیزی را بررسی کنند؟
آنها باید تنظیمات آدرس راک را بررسی کنند، تداوم I / O از راه دور را بررسی کنند و تأیید کنند که خطا واقعاً در مسیر گیرنده و نه در جای دیگری در زنجیره است.

از آنجا که این ماژول با نظارت بر برابری و تداوم ارتباط دارد، رفع مشکل باید هم یکپارچگی داده ها و هم شرایط رف پایین رودخانه را شامل شود.

س5: چرا تطابق دقیق تعداد قطعات برای این ماژول مهم است؟
ماژول های I/O از راه دور به شدت به خانواده کنترل و روش ارتباطات قفسه ای خود متصل هستند.ماژول گیرنده I/O از راه دور سری ششم، استفاده از مدل دقیق امن ترین راه برای حفظ سازگاری در یک سیستم قدیمی است.
