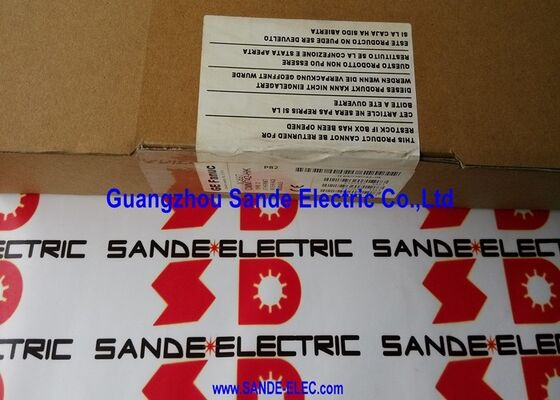

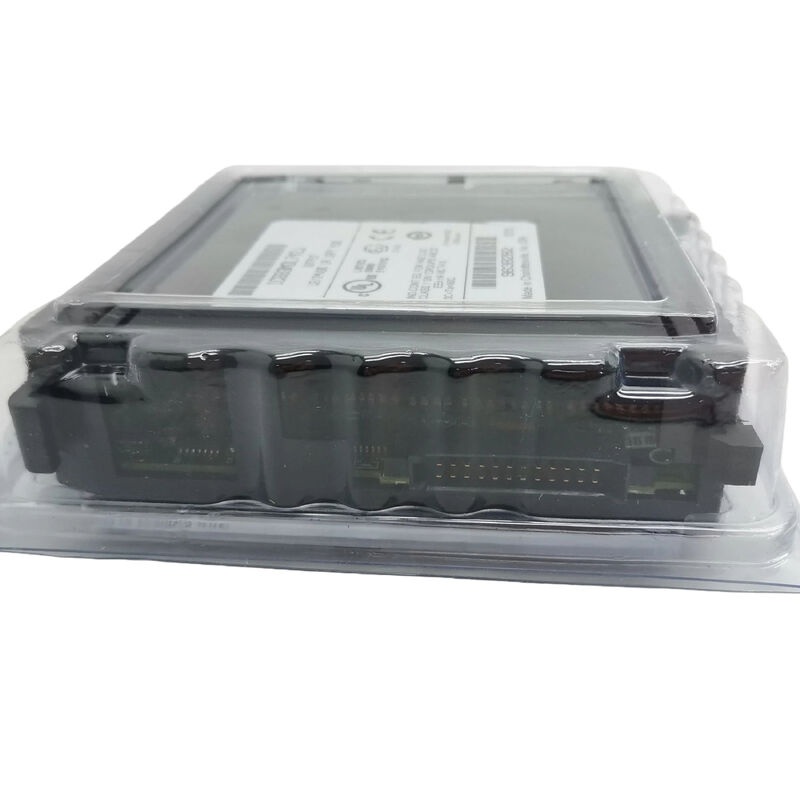

GE FANUC 12/24 Vdc خروجی IC693MDL741 IC-693MDL741

IC693MDL741 | ماژول خروجی 16 نقطه ای DC سری 90-30 GE Fanuc — 12/24VDC / 0.5A در هر نقطه / منطق منفی / گروه های 2×8 / جداسازی 1500 ولت

منطق منفی - معنی آن در میدان

منطق منفی (سینک) به این معنی است که هر کانال خروجی سمت منفی/مشترک بار را به ترمینال خروجی ماژول متصل می کند. ولتاژ تغذیه مثبت از منبع تغذیه خارجی کاربر مستقیماً به یک طرف بار می رسد. هنگامی که خروجی فعال می شود، IC693MDL741 یک مسیر جریان را از بار از طریق ترانزیستور خروجی به گذرگاه منفی ارائه می دهد - مدار را تکمیل می کند.

این آرایش غرق استاندارد برای بسیاری از دستگاه های صنعتی DC میدانی در کنوانسیون های ماشین ابزار ژاپنی و آسیایی است. دریچه های برقی نوع NPN، نشانگرها و سیم پیچ های رله سیم کشی شده برای ورودی های فرورفتگی مستقیماً بدون تغییر قطبیت به خروجی های IC693MDL741 متصل می شوند. برای بارهای منبع یابی (PNP)، یک رله درونی یا یک نوع ماژول متفاوت مورد نیاز است.

منبع تغذیه خارجی 12 ولت یا 24 ولت DC کاربر، تمام دستگاه های میدانی را تغذیه می کند. IC693MDL741 فقط ترانزیستور سوئیچینگ را فراهم می کند - هیچ ولتاژ میدانی از صفحه پشتی مشتق نمی شود.

مشخصات کلیدی

دو گروه هشت تایی - سیم کشی سازمان یافته و ایزوله

16 نقطه خروجی به دو گروه 8 تایی مساوی تقسیم می شوند. هر گروه ترمینال خروجی مشترک خود را دارد. این یعنی:

• وضوح سیم کشی:گروه 0 (نقاط 0-7) و گروه 1 (نقاط 8-15) به مشترکات برق جداگانه متصل می شوند. دستگاه های میدانی در مدارهای ولتاژ مختلف می توانند از گروه های مختلف بدون آلودگی متقابل استفاده کنند.
• ظرفیت فعلی:هر معمولی حداکثر 2A را پشتیبانی می کند - 8 خروجی در 0.5A با بارگذاری کامل. ترمینال مشترک باید برای بار کل 8 نقطه در آن گروه در بدترین شرایط رتبه بندی شود.
• جداسازی گروهی:ایزولاسیون 500 ولت بین دو گروه، پتانسیل های عرضه خارجی متفاوتی را برای گروه 0 و گروه 1 در محدوده ایزولاسیون امکان پذیر می کند. برای مدارهای قدرت بار کاملا مجزا، این جداسازی الکتریکی ایمن بین گروه ها را فراهم می کند.

سناریوهای کاربردی

کنترل شیر برقی در ماشین ابزار:کنترلر سری 90-30 12 شیر برقی پنوماتیکی (NPN، فرورفتگی) را در سراسر یک سیستم گیره قطعه کار مدیریت می کند. دو گروه IC693MDL741 کنترل جداگانه ای را برای مدارهای گیره چپ و راست با هر گروه مشترک فراهم می کند.

کنترل پنل نشانگر:شانزده لامپ نشانگر وضعیت روی پانل اپراتور دستگاه متصل به 16 نقطه خروجی. نشانگرهای LED در IC693MDL741 به اپراتور HMI این امکان را می‌دهد که تداوم سیم‌کشی لامپ را در طول راه‌اندازی بدون ابزار تست لامپ جداگانه تأیید کند.

درایو سیم پیچ رله برای بارهای جریان بالا:IC693MDL741 16 سیم پیچ رله متقابل (24VDC، غرق) را درایو می کند. رله ها کنتاکتورهای موتور 240VAC با جریان بالاتر را سوئیچ می کنند. 0.5A در هر نقطه به راحتی جریان سیم پیچ رله استاندارد 0.1-0.3A را کنترل می کند.

سوالات متداول

Q1: تفاوت بین IC693MDL741 (منطق منفی) و IC693MDL740 (منطق مثبت) چیست؟

IC693MDL740 از منطق مثبت (منبع) استفاده می کند - خروجی های آن جریان را از گذرگاه مثبت به بار تامین می کنند. IC693MDL741 از منطق منفی (سینگ) استفاده می کند - خروجی های آن مسیر بازگشتی را برای جریان بار به گذرگاه منفی ارائه می دهند. انتخاب کاملاً به قرارداد سیم کشی دستگاه میدانی بستگی دارد. دستگاه های میدان NPN از غرق شدن استفاده می کنند (IC693MDL741). دستگاه های میدان PNP از منبع (IC693MDL740) استفاده می کنند. قبل از انتخاب، مشخصات دستگاه میدانی و استانداردهای سیم کشی موجود را بررسی کنید.

Q2: آیا می توان IC693MDL741 را در هر شکافی از صفحه پایه سری 90-30 نصب کرد؟

بله. IC693MDL741 در هر شیار ورودی/خروجی یک صفحه پایه سری 90-30 نصب می‌شود - ماژول مخصوص اسلات نیست. برنامه نویس PLC آدرس ورودی/خروجی را به شکاف در پیکربندی سیستم اختصاص می دهد. موقعیت اسلات، نگاشت آدرس ورودی/خروجی را تعیین می کند، نه عملکرد ماژول را.

Q3: چه منبع تغذیه خارجی برای مدارهای میدانی IC693MDL741 مورد نیاز است؟

کاربر باید یک منبع تغذیه خارجی 12 ولت یا 24 ولت DC برای دستگاه های میدانی تامین کند - IC693MDL741 به صورت داخلی برق میدان تولید نمی کند. ولتاژ منبع تغذیه خارجی باید در محدوده عملیاتی ماژول باقی بماند: 12 تا 24 ولت DC، با تلرانس +20٪ و -15٪. این بدان معناست که منبع تغذیه می تواند از حدود 10.2 ولت تا 28.8 ولت باشد و همچنان در محدوده مشخصات باشد.

Q4: IC693MDL741 چه نوع بارهایی را می تواند مستقیماً با 0.5 آمپر در هر نقطه هدایت کند؟

شیرهای برقی (24VDC، جریان سیم پیچ 0.1-0.4A)، لامپ ها و LED های نشانگر (24VDC، تا 0.5A)، سیم پیچ های رله (24VDC، 0.1-0.3A)، و سیم پیچ های کنتاکتور کوچک، همگی در رده بندی 0.5A هستند. برای بارهای القایی (سلونوئیدها، سیم پیچ های رله)، دیودهای سرکوب کننده را در سراسر سیم پیچ اضافه کنید - EMF برگشتی در هنگام قطع انرژی می تواند بدون سرکوب به ترانزیستور خروجی آسیب برساند. بارهای موتور و کنتاکتورهای بزرگ بیش از 0.5 آمپر به رله های درونی نیاز دارند.

Q5: آیا پسوندهای تجدیدنظر (741C، 741E، 741F، 741G) از نظر عملکردی معادل هستند؟

پسوندهای حرف (C، E، F، G) بازبینی‌های سخت‌افزاری IC693MDL741 را شناسایی می‌کنند. همه ویرایش‌ها از نظر عملکردی معادل هستند - همان مشخصات منطقی منفی 16 نقطه‌ای 12/24VDC 0.5A، ​​سیم‌کشی یکسان، سازگاری با اسلات یکسان. بازبینی‌ها منعکس‌کننده به‌روزرسانی‌های اجزای داخلی یا تولید هستند و در عین حال سازگاری با گذشته را حفظ می‌کنند. جایگزینی 741G در سیستمی که قبلاً از 741C استفاده می کرد نیازی به تغییر برنامه ندارد.
